Yarıiletken / TFT / Diyot Ölçümleri

Bu bölüm, bir yarıiletken cihazın (transistör, diyot, ince film) elektriksel olarak "nasıl davrandığını" ölçmenin yollarını anlatır. Cihaza kontrollü gerilim/akım uygular, tepkisini (akımını) okur ve bundan cihazın karakterini çıkarırız. Tıpkı bir doktorun hastaya farklı testler yapıp tek bir tabloya bakarak teşhis koyması gibi, her ölçüm modu cihazın farklı bir yönünü aydınlatır.

Fiziksel arka plan: Her ölçüm aslında cihazın bant yapısına, taşıyıcı yoğunluğuna ve tuzaklarına dolaylı bir penceredir: uyguladığımız gerilim cihazın içindeki elektrik alanını ve enerji bariyerlerini değiştirir, okuduğumuz akım da taşıyıcıların bu yeni duruma verdiği yanıttır. Bu yüzden farklı tarama biçimleri (DC, darbeli, sıcaklık taramalı) aynı cihazdan farklı fiziksel büyüklükleri ortaya çıkarır; bir ölçüm tek başına eksik kalırken modüllerin bütünü cihazın "tam tablosunu" verir.

• Neden yapilir: Ürettiğimiz/aldığımız cihazın çalışıp çalışmadığını, ne kadar iyi olduğunu ve neden bozulduğunu anlamak için.
• Ne ogretir / ne olcer: Eşik gerilimi, mobilite, açma/kapama oranı, doğrultma, direnç gibi cihazı tarif eden temel sayıları.
• Nerede kullanilir: Araştırma laboratuvarları, kalite kontrol, üretim hattı ve arıza analizi.

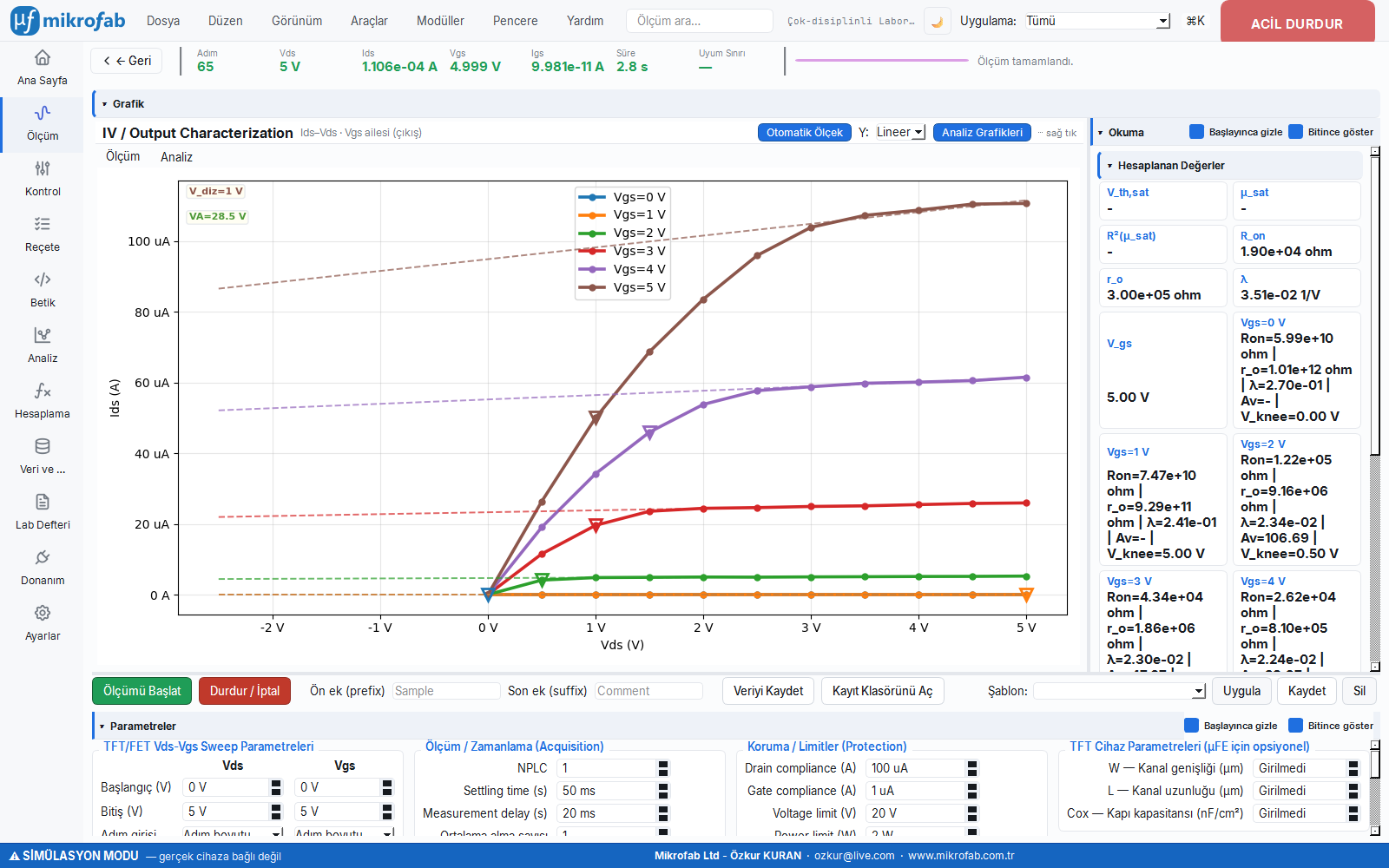

Transistörü bir musluğa benzetin: kapı gerilimi (V_GS) musluğun ne kadar açık olduğunu, savak gerilimi (V_DS) ise borudaki basıncı belirler. Bu ölçüm, musluğu farklı açıklıklara sabitleyip basıncı (V_DS) yavaşça artırırken akan akımı (I_DS) izler. Elde edilen eğri ailesi, transistörün bir anahtar veya yükselteç olarak ne kadar güç taşıyabildiğini ve ne kadar kazanç verebildiğini özetler. Her musluk açıklığı için ayrı bir "basınç-akış" eğrisi çıkar; eğriler ne kadar yüksek ve düzgünse cihaz o kadar güçlüdür.

Fiziksel arka plan: Düşük V_DS'de kanal baştan sona iletken bir direnç gibi davranır; bu yüzden I_DS, V_DS ile yaklaşık doğrusal artar (lineer/triyot bölge). V_DS, V_GS−V_th değerini aştığında kanal savak ucunda "tıkanır" (pinch-off): fazladan gerilim artık akımı artırmak yerine tükenmiş bölgenin üzerine düşer ve eğri yatıklaşır (doyum bölgesi). Doyumdaki hafif yukarı eğim kanal-boyu modülasyonudur (λ); daha yüksek V_GS eğrileri kanalda daha çok taşıyıcı olduğu için daha yukarıda oturur. "Grafiğe bakınca" gördüğünüz keskin başlangıç + düz plato, sağlıklı bir transistörün imzasıdır.

• Neden yapilir: Transistörün anahtar/yükselteç olarak ne kadar akım taşıyabildiğini, hangi V_DS'te doyuma girdiğini ve güç/kazanç sınırlarını görmek için.
• Ne ogretir / ne olcer: R_on = lineer bölgedeki açık-durum direnci (düşük = az iletim kaybı); r_o = doyumdaki çıkış direnci (yüksek = ideal akım kaynağına yakın, yüksek kazanç); λ = kanal-boyu modülasyonu, doyum eğiminin sıfırdan sapması (küçük = daha düz/ideal); knee = lineerden doyuma geçilen diz gerilimi; g_m = geçiş iletkenliği (kapının akımı ne kadar etkili sürdüğü); A_v = g_m·r_o = intrinsik (içsel) gerilim kazancı.
• Tipik degerler ve yorumu: knee genelde V_GS−V_th mertebesindedir; iyi bir cihazda r_o ≫ R_on (oran yüzlerce–binler) olur ve doyum platosu belirgindir; A_v on'lar–yüzler arası iyi analog kazançtır; λ ne kadar küçükse (≪1 1/V) çıkış o kadar idealdir.
• Sik hata / dikkat: V_DS aralığını çok kısa tutup hiç doyuma girmemek (r_o ve λ çıkmaz); compliance'a çarpıp eğrinin tepesini kırpmak (doyum akımı yanlış okunur); diz gerilimini gözle değil ikinci türevin (|d²I/dV²|) tepesinden bulmak gerektiğini unutmak.
• Nerede kullanilir: Güç anahtarı ve analog devre tasarımında cihaz seçimi/doğrulaması; süreç doğrulama ve kalite kontrol.

Bu, bir transistörün "kimlik kartı" sayılan en temel testidir. Savak gerilimini sabit tutup kapı gerilimini (V_GS) yavaşça artırır ve transistörün ne zaman "açıldığını", ne kadar hızlı açıldığını ve ne kadar akıttığını izleriz. Bir ışık kısıcısını (dimmer) çevirip lambanın hangi noktada yanmaya başladığını ve ne kadar parlaklaştığını ölçmek gibidir.

Fiziksel arka plan: Logaritmik Id–Vg eğrisinde üç bölge görürsünüz. Eşik altında (alt-eşik) kanal henüz zayıf doludur; taşıyıcı yoğunluğu Boltzmann istatistiğiyle V_GS'e üstel bağlıdır, bu yüzden I_DS üstel artar ve log eksende düz bir doğru olur — bu doğrunun eğimi alt-eşik eğimini (SS) verir. Eşik üstünde kanal tam oluşur ve I_DS V_GS ile doğrusal/karesel artar. En alttaki düz "taban" ise kapı/eklem sızıntısıdır (I_off). Yani log eğride dirseğin yeri V_th'yi, dikliği SS'i, tavan/taban oranı I_on/I_off'u gözle bile ele verir.

• Neden yapilir: Transistörün açılma eşiğini, anahtarlama keskinliğini ve açık/kapalı durumları ne kadar iyi ayırt ettiğini belirlemek için.
• Ne ogretir / ne olcer: V_th = kanalın açıldığı eşik gerilimi; µ (µFE/µ_sat) = taşıyıcıların kapı alanı altında ne kadar kolay aktığı (mobilite); SS = anahtarlamanın keskinliği, akımı bir dekad artırmak için gereken V_GS, doğrudan arayüz tuzak yoğunluğuna bağlı; I_on/I_off = açık-kapalı akım ayrımı; D_it = SS'ten çıkan arayüz tuzak yoğunluğu; ΔV_th (histerezis) = hareketli yük/tuzaklanma göstergesi.
• Tipik degerler ve yorumu: SS ~60–100 mV/dec iyi (300 K'de ideal alt sınır ≈59.5 mV/dec); >300 mV/dec çok tuzaklı/kötü anahtarlama; I_on/I_off >10⁶ iyi anahtar, iyi IGZO TFT'lerde 10⁸–10¹⁰ olağandır; mobilite a-Si:H ~1, IGZO ~10, poli/kristal-Si yüzlerce cm²/Vs mertebesindedir; |ΔV_th| ≪1 V kararlı sayılır.
• Sik hata / dikkat: Log eksen unutmak (alt-eşik ve I_off görünmez olur); I_off'u tek gürültülü noktadan almak (medyan/derin-off bölge kullanın); mobilite için W/L/Cox girmeyi atlamak (0 girilirse metrik atlanır); dual taramada histerezisi (ΔV_th) gözden kaçırmak; SS'i çok geniş/yanlış pencerede ölçüp olduğundan büyük bulmak.
• Nerede kullanilir: TFT/FET geliştirmede temel karakterizasyon ve sürüm-sürüm kalite karşılaştırması; süreç izleme.

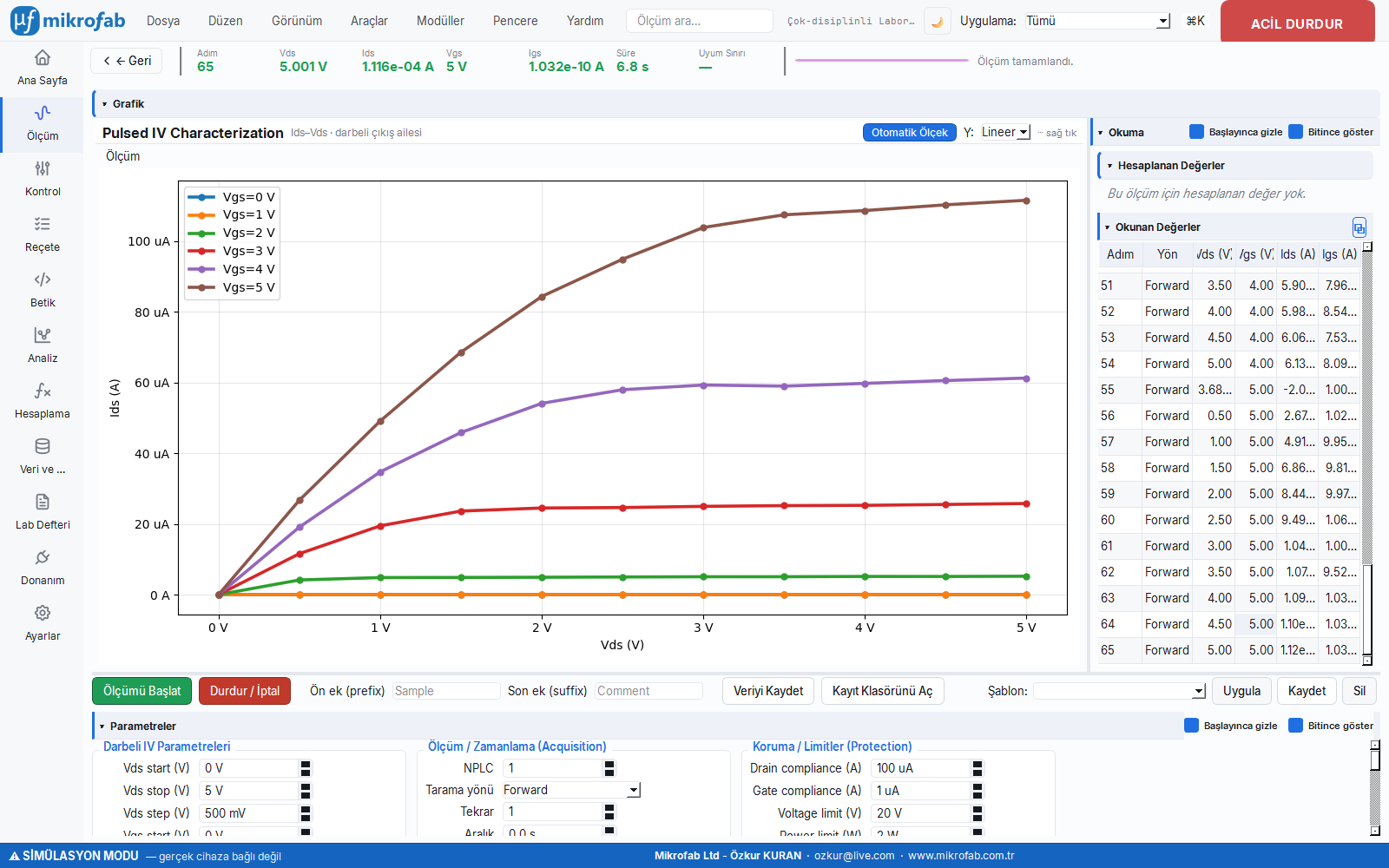

Sürekli gerilim uygulamak cihazı ısıtır ve ölçümü bozar. Bu modda cihaza gerilimi yalnızca çok kısa "darbeler" hâlinde uygular, darbenin sonunda ölçer ve sonra cihazın soğumasını/dinlenmesini bekleriz. Sıcak bir tavaya elinizi sürekli bastırmak yerine hızlıca dokunup çekmek gibidir — gerçek sıcaklığı öğrenir ama yakmazsınız.

Fiziksel arka plan: Sürekli (DC) kutuplamada cihaz ısınır; ısınma mobiliteyi düşürdüğü için I_DS zamanla "çöker" (eğri yüksek V_DS'te aşağı kıvrılır). Ayrıca yavaş tuzaklar ms–s ölçeğinde yük yakalayıp eğriyi kaydırır. Kısa darbe (µs–ms) ısı ve tuzaklar tepki vermeden önce ölçüm alır; uzun dinlenme cihazın soğumasına ve tuzakların boşalmasına izin verir. Bu yüzden darbeli eğri DC eğriden daha "dik/yüksek" çıkar; iki eğri arasındaki fark doğrudan öz-ısınma ve tuzaklanmanın büyüklüğünü verir.

• Neden yapilir: Öz-ısınma ve geçici (tuzak kaynaklı) etkileri devre dışı bırakarak cihazın "gerçek" davranışını görmek için.
• Ne ogretir / ne olcer: Isınmadan arınmış I_DS = cihazın izotermal (gerçek) akımı; DC ile fark = öz-ısınma + tuzaklanma payı; görev çevrimi (duty) etkisi = darbe/dinlenme oranının sonuca sızması.
• Tipik degerler ve yorumu: Görev çevrimi (pulse_width/period) ≪1 (örn %1–10) iyi izolasyon sağlar; GaN/güç cihazlarında DC ile darbeli arasındaki onlarca %'lik sapma "akım çökmesi/current collapse" işaretidir ve ciddi tuzak sorununa işaret eder.
• Sik hata / dikkat: Darbe genişliğini ölçüm aletinin yerleşme süresinden kısa seçmek (akım yerleşmeden okunur); darbe periyodunu darbeden kısa girmek (doğrulama hatası verir); görev çevrimini yüksek bırakıp cihazı yine ısıtmak.
• Nerede kullanilir: Güç cihazları ve ısınmaya/tuzaklara duyarlı TFT'lerin doğru karakterizasyonu.

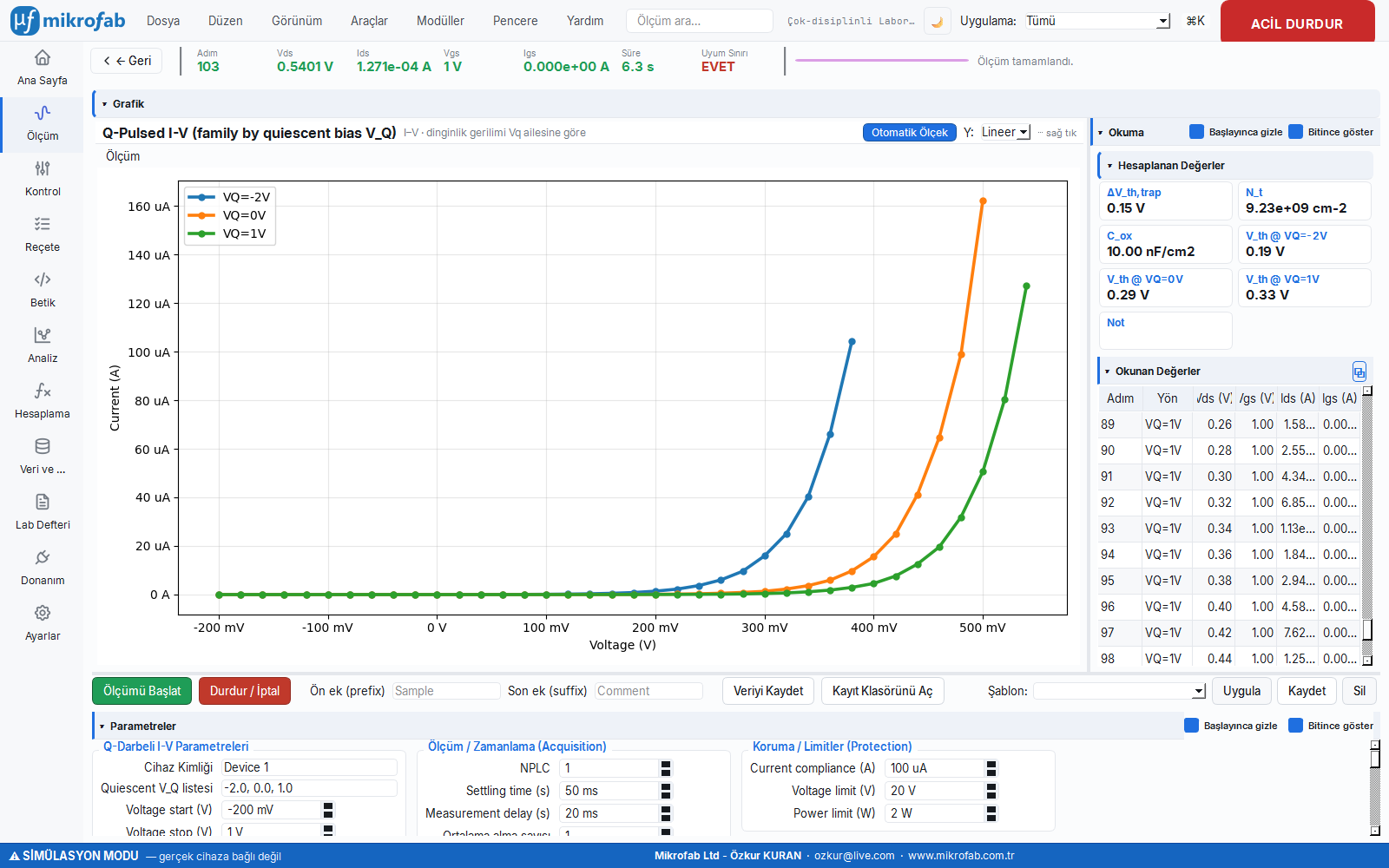

Bazı yarıiletkenlerde gerilim uzun süre uygulandığında içeride yük "tuzaklarına" takılır ve cihazın eşiği kayar. Bu mod, cihazı önce farklı durağan gerilimlerde (V_Q) bekletip ardından hızlı bir tarama yaparak bu kaymayı yakalar. Bir süngeri farklı sürelerde suya batırıp her seferinde ne kadar ağırlaştığını (ne kadar yük çektiğini) tartmak gibidir.

Fiziksel arka plan: Cihaz her durağan gerilimde (V_Q) bir yerleşme süresi bekletilir; bu sırada tuzaklar V_Q'nun belirlediği bir denge doluluğuna ulaşır. Ardından hızlı bir tarama, tuzaklar boşalmadan eşiği okur. Yakalanan yük yalıtkan/arayüzde ek bir elektrik alanı oluşturduğundan V_th kayar; V_th'nin V_Q ile değişimi, her biasın ne kadar yük tuzakladığını gösterir. Eğrilerin V_Q arttıkça düzenli kayması (yatay ötelenmesi), tuzaklanmanın doğrudan görsel kanıtıdır; toplam kayma ΔV_th'den arayüz tuzak yoğunluğu N_t çıkar.

• Neden yapilir: Yük tuzaklanmasının eşik gerilimini ne kadar kaydırdığını ve cihazın bias geçmişine ne kadar duyarlı olduğunu ölçmek için.
• Ne ogretir / ne olcer: ΔV_th,trap = durağan biasa bağlı eşik kayması (V_Q üzerinde max−min); N_t = C_ox·|ΔV_th|/q = arayüz/yüzey tuzak yoğunluğu; V_th(V_Q) eğrisinin yönü = tuzak tipini (kabul edici/verici) ima eder.
• Tipik degerler ve yorumu: İyi bir yalıtkan-arayüzde N_t ~10¹⁰–10¹¹ cm⁻² düşük sayılır; ≳10¹² cm⁻² yüksek tuzaklanma ve kararsızlık demektir; |ΔV_th| birkaç yüz mV'un altında kalması tercih edilir.
• Sik hata / dikkat: Yerleşme süresini (quiescent_settle_time_s) kısa tutmak (tuzaklar dolmaz, ΔV_th eksik çıkar); C_ox (cox_nf_cm2) değerini yanlış/eksik girmek (N_t ölçeği bozulur); turn_on_current eşiğini gürültü tabanına yakın seçip V_th'yi kararsız okumak.
• Nerede kullanilir: Kararlılık/güvenilirlik araştırması ve yalıtkan-arayüz kalitesi değerlendirmesi.

Aynı çıkış eğrisini ölçer, ama tarama döngüsünü yazılım yerine ölçüm cihazının (Keithley) kendi iç motoruna yaptırır. Böylece noktalar tek tek beklenmeden, cihaz hızında toplanır. Alışveriş listesini kasiyere tek tek okumak yerine ürünleri barkod okutucuya hızlıca taratmak gibidir.

Fiziksel arka plan: Ölçülen fiziksel olay A.1 ile aynıdır; tek kanalda lineer→doyum geçişli aynı eğri çıkar, dolayısıyla eğrinin biçimi değişmez. Fark zamanlamadadır: gerilimi adımlayıp okumayı cihazın kendi iç ardışıl-düzeneği (nvbuffer) sabit bir nokta-başı gecikmeyle toplar; her nokta için bilgisayara gidiş-dönüş yoktur. Bunun bedeli, her noktaya tek tip ve kısa bir bekleme düşmesi, esnek ortalama/uyarlanır yerleşme imkânının azalmasıdır.

• Neden yapilir: Çok sayıda noktayı çok hızlı toplamak ve ölçüm süresini kısaltmak için.
• Ne ogretir / ne olcer: Tek kanalın hızlı V-I eğrisi (diğer kanal sabit tutulur); fiziksel yorum A.1'deki R_on/r_o/λ ile aynıdır, yalnız veri daha hızlı toplanır.
• Tipik degerler ve yorumu: 100+ noktayı saniyeler yerine ms mertebesinde alır; nokta-başı gecikme (delay_s) ~1 ms tipiktir; çok düşük akım/yüksek empedansta bu kısa gecikme yerleşmeye yetmeyebilir.
• Sik hata / dikkat: Düşük-akım/yüksek-empedanslı cihazda nokta-başı gecikmeyi çok kısa bırakıp yerleşmemiş (kapasitif) okuma almak; histerezis kapalıyken tuzak/ısınma etkisini fark etmemek; autorange geçişlerinin hızlı taramada yarattığı süreksizliği gözden kaçırmak.
• Nerede kullanilir: Hızın hassasiyetten önemli olduğu seri ölçüm/tarama senaryoları.

Çıkış eğrisi ailesinin (A.1) hızlandırılmış sürümüdür: her kapı kademesinde savak taramasını cihazın kendi donanımı yapar, yazılım yalnızca kapı adımlarını yönetir. Bir orkestrada her bölüme notayı tek tek söylemek yerine, şefin sadece tempo verip her grubun kendi bölümünü hızla çalmasına izin vermesi gibidir.

Fiziksel arka plan: Eğri ailesi A.1 ile aynı fiziği taşır (her V_GS için lineer→doyum çıkış eğrisi); fark, her kapı kademesinde V_DS taramasının cihazın donanımıyla tek seferde koşturulmasıdır. Yazılım yalnızca V_GS adımları arasında bekler; savak taraması her kademede cihaz hızında biter, böylece tam aile çok daha kısa sürede toplanır. Eğrilerin biçimi değişmediği için R_on/r_o/λ yine A.1 analiziyle çıkarılır.

• Neden yapilir: Tam bir Id-Vd eğri ailesini donanım hızında almak için.
• Ne ogretir / ne olcer: Her V_GS için hızlı çıkış eğrisi (donanım hızında tam aile); çıkarılan R_on, r_o, λ ve doyum davranışı A.1 ile aynı anlamı taşır.
• Tipik degerler ve yorumu: Kademe başına V_DS taraması ms mertebesinde tamamlanır; V_GS değişiminden sonraki yerleşme (settling_time_s) kapının oturması için kritiktir.
• Sik hata / dikkat: V_GS değişiminden sonra yerleşmeyi kısa bırakıp her kademenin ilk noktalarını kaydırmak; düşük akımda donanım gecikmesinin yetersiz kalması; nokta sayısını çok artırıp cihaz buffer sınırına dayanmak.
• Nerede kullanilir: Çok cihazlı/seri üretim testlerinde hızlı çıkış karakterizasyonu.

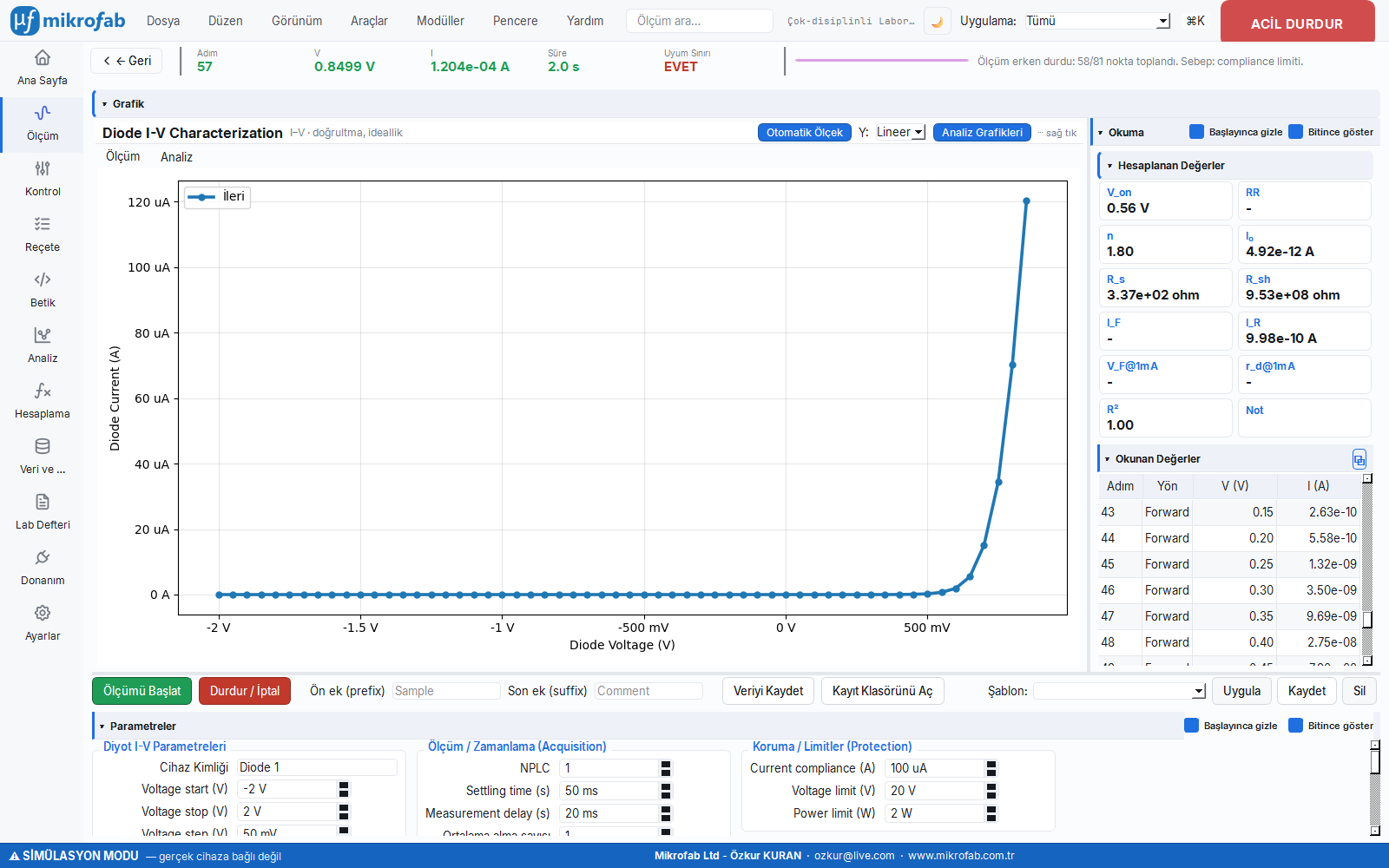

Diyot, akımı tek yöne geçiren bir "elektriksel turnike"dir. Bu ölçüm, gerilimi negatiften pozitife tarayarak diyotun ileri yönde ne zaman iletime geçtiğini ve ters yönde ne kadar iyi kapattığını gösterir. Bir bisiklet pedalının yalnızca tek yöne kolay çevrilebildiğini, diğer yöne dirençle döndüğünü ölçmek gibidir.

Fiziksel arka plan: İleri beslemede akım, eklemden Shockley denklemine göre üstel akar; log(I)–V grafiğinde bu, eğimi ideallik faktörünü (n) veren düz bir doğrudur. Yüksek akımda doğru "bükülür" çünkü seri direnç (R_s) gerilimin bir kısmını üstüne alır. Ters beslemede yalnızca küçük bir doyum/sızıntı akımı (düz taban) görülür; turn-on dizi (knee), üstel kolun ölçülebilir akımı ilk aştığı yerdir. Bu yüzden lineer grafikte keskin bir "diz", log grafikte ise uzun düz bir üstel kol görürsünüz.

• Neden yapilir: Diyotun ne kadar "ideal" doğrulttuğunu, iletim mekanizmasını ve kayıplarını anlamak için.
• Ne ogretir / ne olcer: V_on = açılma gerilimi; n (ideallik) = iletim mekanizması (≈1 difüzyon, ≈2 üretim-yeniden birleşme/tuzak, >2 yüksek-enjeksiyon, seri direnç veya tünelleme); I0 = doyum akımı (malzeme/bant aralığı/yüzey kalitesi); R_s = seri direnç (iletim kaybı); R_sh = paralel/şönt direnç (kenar sızıntısı); RR = doğrultma oranı.
• Tipik degerler ve yorumu: Si pn diyot V_on ~0.6 V, Ge ~0.3 V, GaN/LED ~2–3 V; n 1–2 iyi, >2 tuzak/sızıntı baskın; I0 ne kadar küçük (pA–nA) o kadar iyi; RR ≫10³ iyi doğrultucu; R_sh yüksek (≫MΩ) iyi.
• Sik hata / dikkat: Fit aralığını (fit_v_min/fit_v_max) seri direncin büktüğü yüksek-akım bölgesine taşıyıp n'i şişirmek; log eksen kullanmamak; compliance'a çarpıp ileri kolu kırpmak; ters sızıntıyı ölçüm gürültü tabanıyla karıştırmak.
• Nerede kullanilir: Güç/sinyal diyodu seçimi, malzeme kalitesi ve eklem (junction) kalite kontrolü.

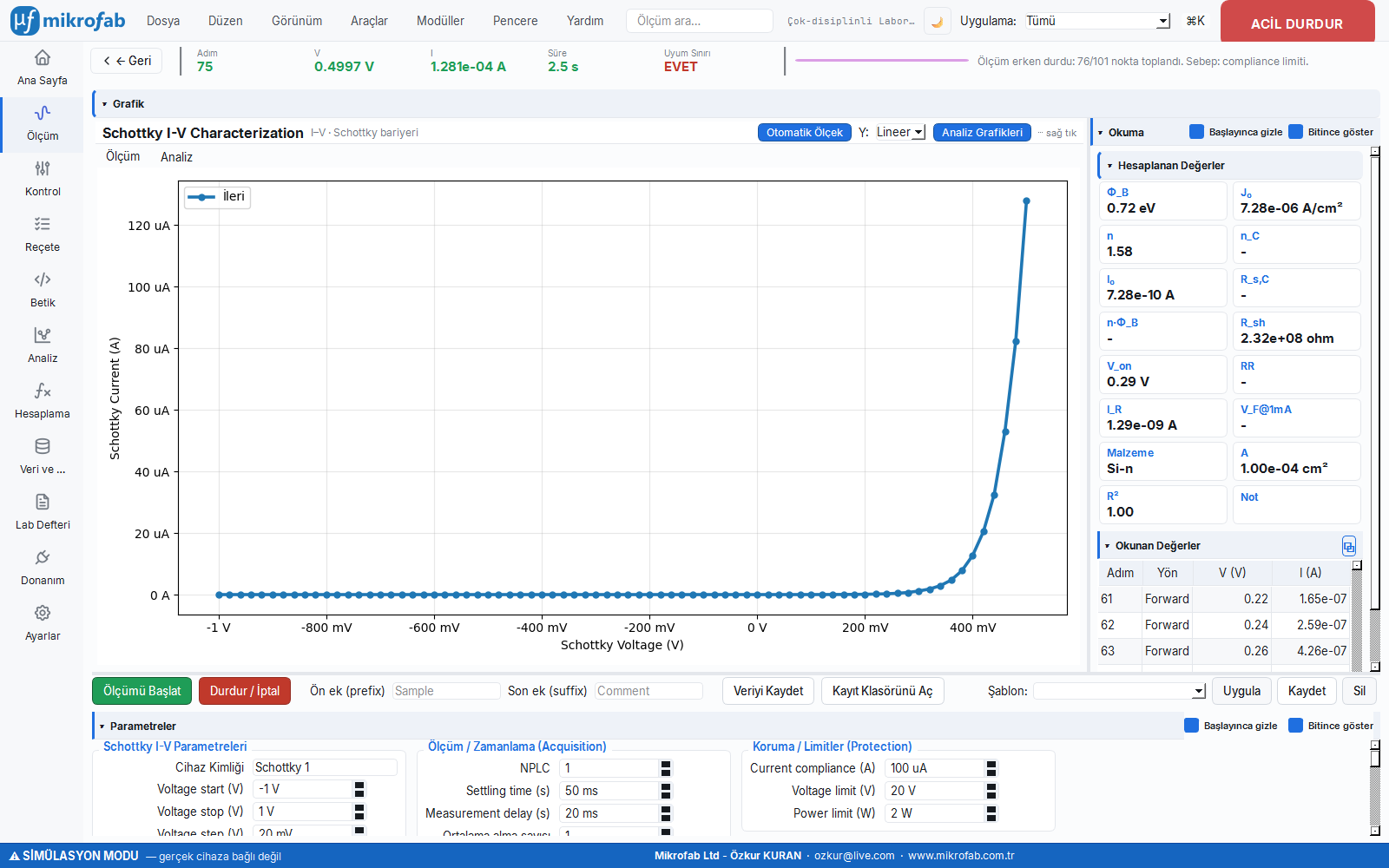

Schottky diyodu, metal ile yarıiletkenin doğrudan temasından oluşur ve aralarında bir enerji "bariyeri" doğar. Bu ölçüm normal diyot taramasıyla aynıdır; farkı, analizde bu bariyerin yüksekliğini sayısal olarak çıkarmasıdır. İki farklı malzemenin birleştiği yerdeki "duvarın" yüksekliğini elektriksel olarak ölçmek gibidir.

Fiziksel arka plan: Metal ile yarıiletkenin temasında bir enerji bariyeri (Φ_B) doğar; ileri beslemede taşıyıcılar bu bariyeri termiyonik emisyonla aşar. Doyum akımı I0, Richardson denklemiyle bariyere üstel bağlıdır (I0 = A**·T²·Area·exp(−qΦ_B/kT)); bilinen A**, T ve alandan I0 geri çözülerek Φ_B bulunur. İdeallik n'in 1'den belirgin büyük olması bariyer düzgünsüzlüğünü, görüntü-kuvveti düşmesini veya ara yüzey tabakasını işaret eder; Cheung yöntemi seri direnci üstel koldan ayırır. Eğri biçimi normal diyotunkiyle aynıdır; ek bilgi tümüyle I0'ın mutlak büyüklüğünden gelir.

• Neden yapilir: Metal-yarıiletken kontağın kalitesini ve bariyer yüksekliğini belirlemek için.
• Ne ogretir / ne olcer: Φ_B = Schottky bariyer yüksekliği (kontağın doğrultma gücü); n = bariyer homojenliği/ideallik; J0 = I0/Area = alan-normalize doyum akım yoğunluğu (alandan bağımsız karşılaştırma); R_s,Cheung = üstel koldan ayrılan seri direnç.
• Tipik degerler ve yorumu: Si Schottky için Φ_B ~0.6–0.85 eV tipiktir; n ~1.02–1.2 iyi/temiz kontak, ≳1.5 düzgünsüz veya ara yüzeyli kontak demektir; J0 ne kadar küçükse bariyer o kadar yüksektir.
• Sik hata / dikkat: Doğru malzeme/Richardson sabitini (A_richardson) girmemek (Φ_B ofsetlenir); aktif alanı (device_area_um2) yanlış girmek (J0 ve Φ_B kayar); sıcaklığı varsayılan 300 K'de bırakıp gerçek T'yi yansıtmamak; ideallik fitini seri-direnç bükülmesine taşımak.
• Nerede kullanilir: Kontak metalürjisi araştırması, hızlı güç diyotları ve sensör geliştirme.

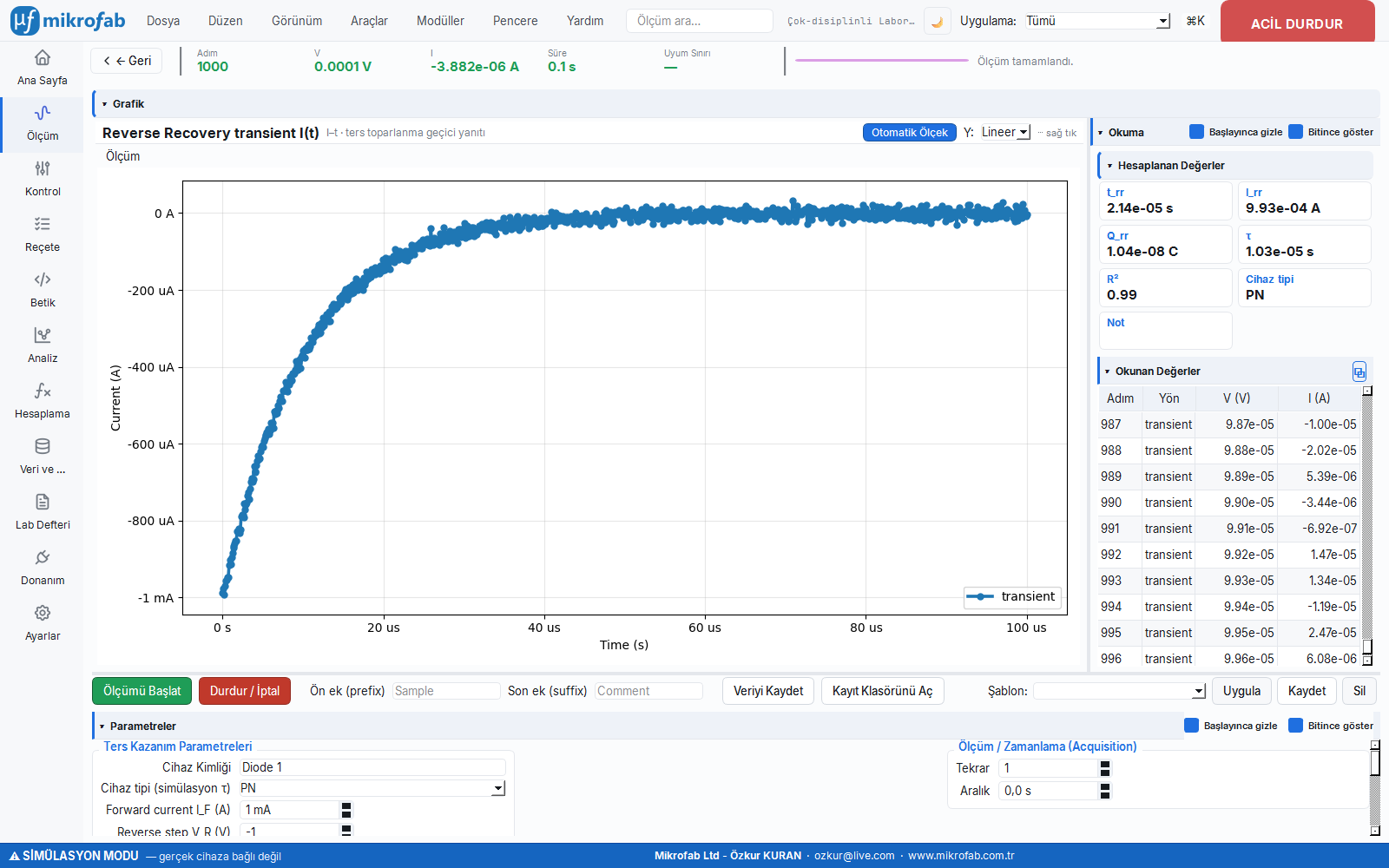

Bir diyot iletimden kesime geçerken bir an için ters yönde akım akıtır — çünkü içindeki depolanmış yükün boşalması zaman alır. Bu ölçüm, diyotu aniden ters çevirip bu geçici akımın ne kadar sürede sönümlendiğini zaman ekseninde kaydeder. Musluğu kapattığınızda borudaki suyun bir süre daha damlamasını kronometreyle ölçmek gibidir.

Fiziksel arka plan: İleri iletimde bir pn diyodun eklem bölgesinde azınlık taşıyıcı yükü (Q) depolanır. Cihaz aniden ters çevrildiğinde diyot bloklamadan önce bu yükün süpürülüp boşalması gerekir; bu sırada büyük bir ters akım akar, sonra azınlık taşıyıcı ömrüyle (τ) üstel sönümlenir. Schottky diyot çoğunluk-taşıyıcılı çalıştığı için neredeyse hiç azınlık yükü depolamaz; bu yüzden toparlanması çok hızlıdır. Grafikte gördüğünüz negatif akım çukuru ve ardındaki üstel kuyruk, doğrudan bu yük boşalmasının resmidir.

• Neden yapilir: Diyotun ne kadar hızlı anahtarlayabildiğini (yüksek frekansa uygunluğunu) ölçmek için.
• Ne ogretir / ne olcer: t_rr = ters toparlanma süresi (anahtarlama hızı); I_rr = tepe ters akım; Q_rr = I_F·τ = toparlanma yükü (boşaltılan toplam yük); τ = azınlık taşıyıcı ömrü (üstel fitten).
• Tipik degerler ve yorumu: Hızlı/Schottky diyotta t_rr ~ ns mertebesinde (τ ~10 ns); standart pn doğrultucuda ~µs (τ ~µs–10 µs); küçük Q_rr / I_rr / t_rr yüksek frekansta düşük anahtarlama kaybı demektir.
• Sik hata / dikkat: τ için boyutsal olarak hatalı 2·Q_rr/I_rr² formülünü kullanmak (yandaki bilimsel notta açıklandığı gibi yanlıştır; τ üstel fitten çıkar); örnekleme aralığını (sample_interval_s) çok kaba bırakıp tepeyi/sönümü kaçırmak; t_rr'yi raporlarken i_rr_fraction tanımını belirtmemek.
• Nerede kullanilir: Anahtarlamalı güç kaynakları ve yüksek hızlı doğrultucu tasarımı.

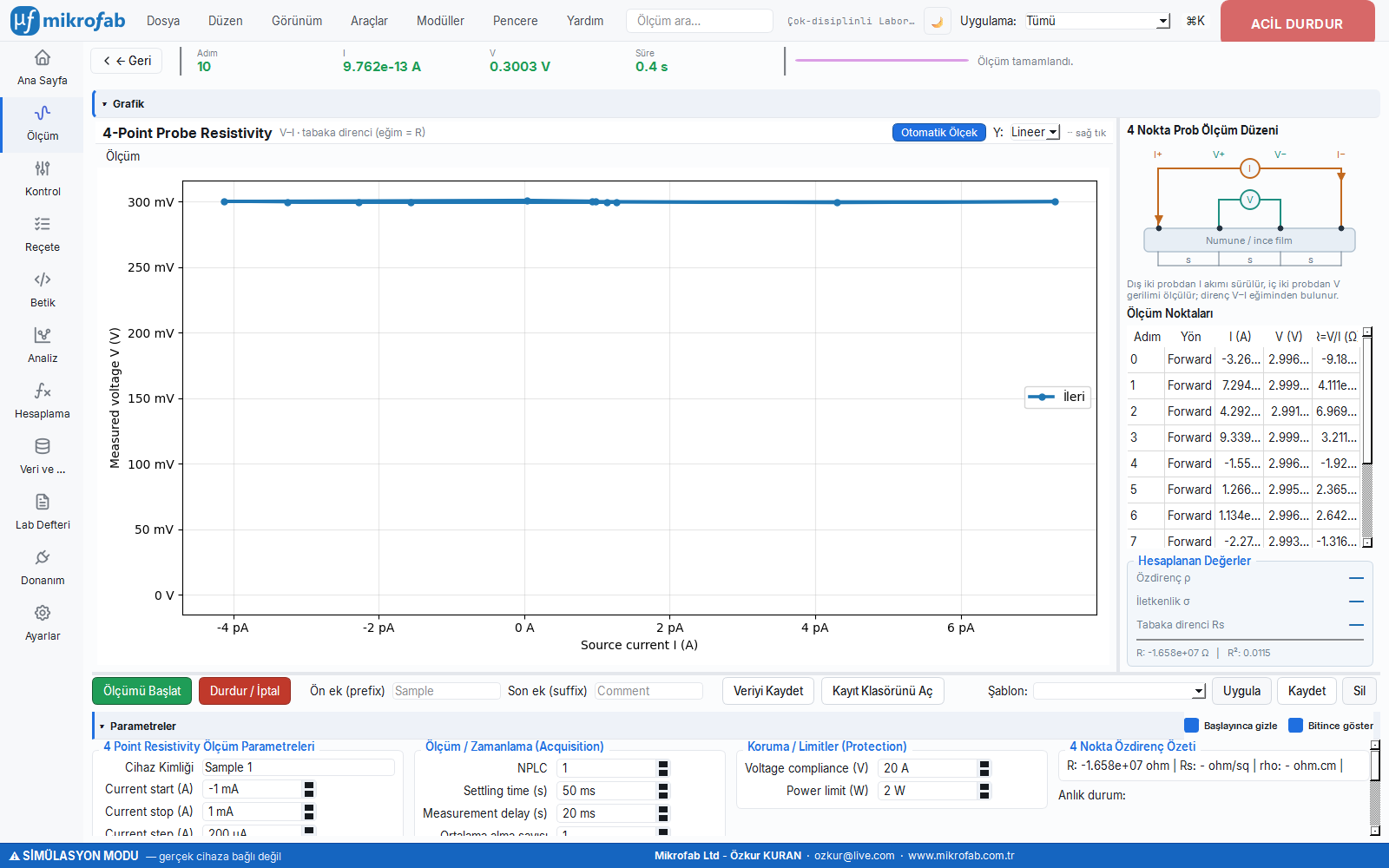

Bir ince filmin "ne kadar iletken" olduğunu ölçer. Dört prob kullanılır: dıştaki ikisinden akım sürülür, içteki ikisinden gerilim okunur — böylece kabloların ve temas noktalarının kendi direnci ölçüme karışmaz. Bir yolun gerçek uzunluğunu, başındaki ve sonundaki gişeleri saymadan ölçmek gibidir.

Fiziksel arka plan: Akım dış problardan sürülür, gerilim iç problardan okunur; gerilim problarından akım geçmediği için onların temas/kablo direnci ölçüme IR düşüşü olarak karışmaz — 4-nokta yönteminin tüm gücü budur. İnce bir tabakada (kalınlık ≪ prob aralığı) akım iki boyutlu yayılır ve geometrik faktör π/ln2 ≈ 4.5324, ölçülen direnci tabaka direncine (R_s) çevirir. Film kalınlığı bilinirse özdirenç ρ = R_s·t olur. V-I noktaları orijinden geçen düz bir doğru çizmelidir; eğrisellik veya kayma kötü kontak/gürültü demektir.

• Neden yapilir: Bir kaplama/filmin iletkenlik kalitesini temas direncinden arınmış biçimde ölçmek için.
• Ne ogretir / ne olcer: R_s = tabaka direnci (Ω/sq, kalınlıktan bağımsız film göstergesi); ρ = özdirenç (malzemenin içsel direnci); σ = 1/ρ = iletkenlik.
• Tipik degerler ve yorumu: Metal kontak filmleri (Al/Au) ~mΩ–onlarca Ω/sq; ITO gibi şeffaf iletkenler ~10–100 Ω/sq; katkılı/zayıf yarıiletken filmler kΩ–MΩ/sq; metallerin özdirenci ~10⁻⁶ Ω·cm, yarıiletkenlerde çok daha yüksektir.
• Sik hata / dikkat: İnce/kalın rejim ayrımını (t < s/2 ince) gözden kaçırıp yanlış ρ formülü kullanmak; kalınlığı (film_thickness_nm) girmeyince yalnızca R_s çıkacağını unutmak; fit R²<0.99'u (kötü kontak/gürültü) yok saymak; numune kenarına çok yakın ölçüp kenar etkisine düşmek.
• Nerede kullanilir: İnce film/kaplama üretiminde kalite kontrol ve malzeme karşılaştırması.

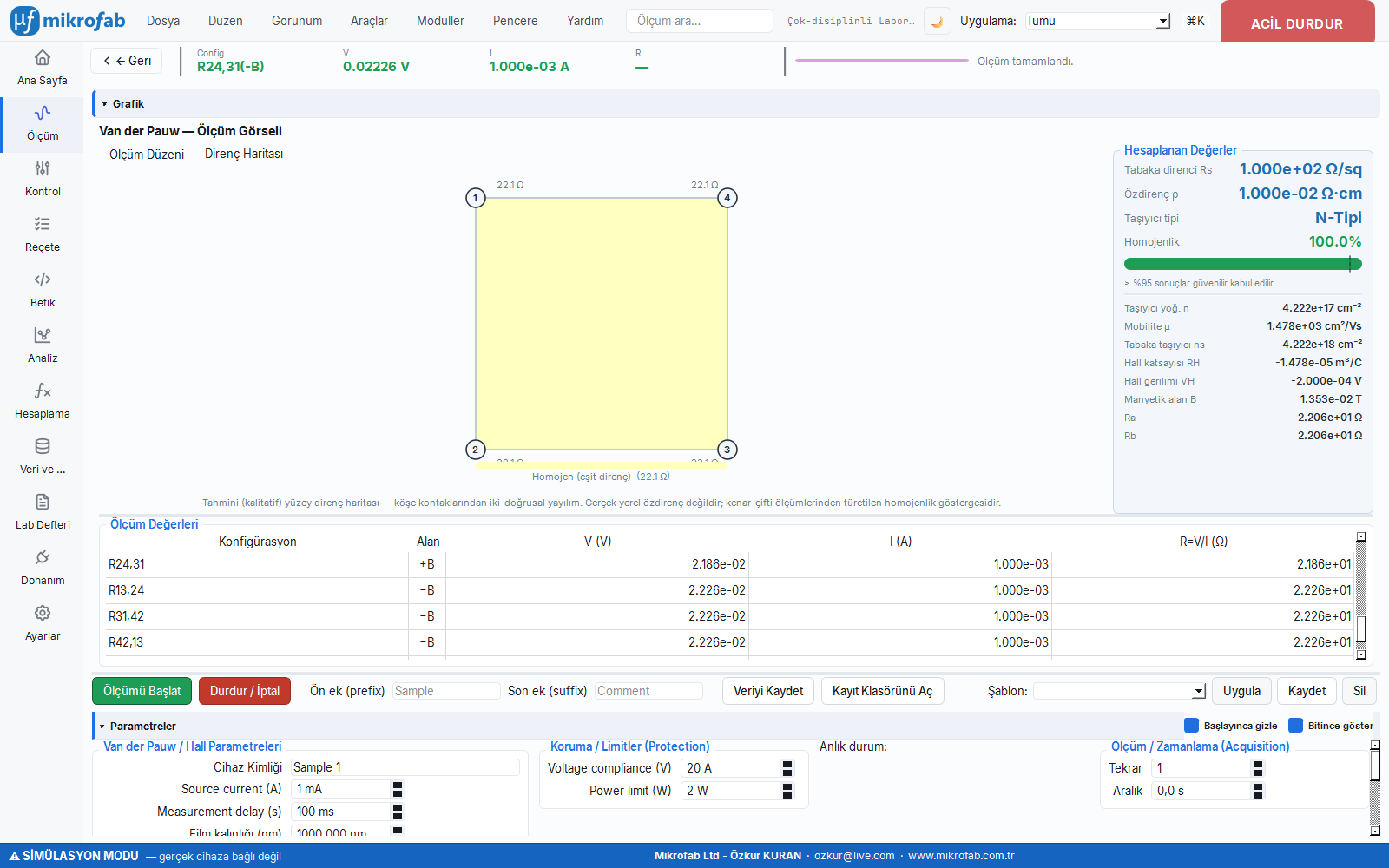

Düzensiz şekilli küçük bir numunenin direncini, kenarına yerleştirilen dört kontaktan farklı kombinasyonlarla ölçer. Üstüne bir manyetik alan eklenirse (Hall etkisi), içindeki yük taşıyıcılarının tipi, sayısı ve hareketliliği de ortaya çıkar. Bir nehirde yüzen nesnelere bakıp suyun ne yöne, ne hızda ve ne yoğunlukta aktığını anlamak gibidir.

Fiziksel arka plan: Van der Pauw yönteminde keyfi şekilli ince numunenin kenarındaki dört kontaktan iki yönde direnç (Ra, Rb) ölçülür; bunlar van der Pauw bağıntısına konunca numune şeklinden bağımsız tabaka direnci (R_s) çıkar. Hall ölçümünde manyetik alan (B) altında Lorentz kuvveti taşıyıcıları yana iter ve enine bir Hall gerilimi (V_H) doğar; V_H'nin işareti taşıyıcı tipini (N/P), büyüklüğü taşıyıcı yoğunluğunu verir. R_s ile birleşince mobilite (µ) bulunur. Bu yüzden Ra≈Rb olması (yüksek homojenlik) ve net bir V_H işareti, ölçümün güvenilirliğinin ilk göstergesidir.

• Neden yapilir: Malzemenin iletkenliğini ve içindeki taşıyıcıların tip/yoğunluk/hareketliliğini birlikte belirlemek için.
• Ne ogretir / ne olcer: R_s/ρ = tabaka direnci/özdirenç; taşıyıcı tipi = R_H işareti (R_H<0 N-Type, >0 P-Type); n = 1/(|R_H|·q) = taşıyıcı yoğunluğu; µ = |R_H|/ρ = mobilite; n_s = tabaka taşıyıcı yoğunluğu; Homojenlik = Ra≈Rb tutarlılık kontrolü.
• Tipik degerler ve yorumu: Homojenlik >%95 (Ra≈Rb) iyi sayılır; IGZO gibi filmlerde µ ~1–20 cm²/Vs, kristal Si'de yüzlerce, GaAs'ta binlerce cm²/Vs; taşıyıcı yoğunluğu katkıya göre 10¹⁵–10²⁰ cm⁻³ arası değişir.
• Sik hata / dikkat: Kalınlığı (thickness_nm) yanlış girmek (ρ ve n ölçeği bozulur); B kalibrasyonunu/duty değerini ihmal etmek (R_H ve µ kayar); kontakların ohmik olmadığını fark etmemek; homojenlik ≪%95 iken VdP varsayımının çöktüğünü göz ardı etmek.
• Nerede kullanilir: Yeni yarıiletken malzeme araştırması ve katkılama (doping) doğrulaması.

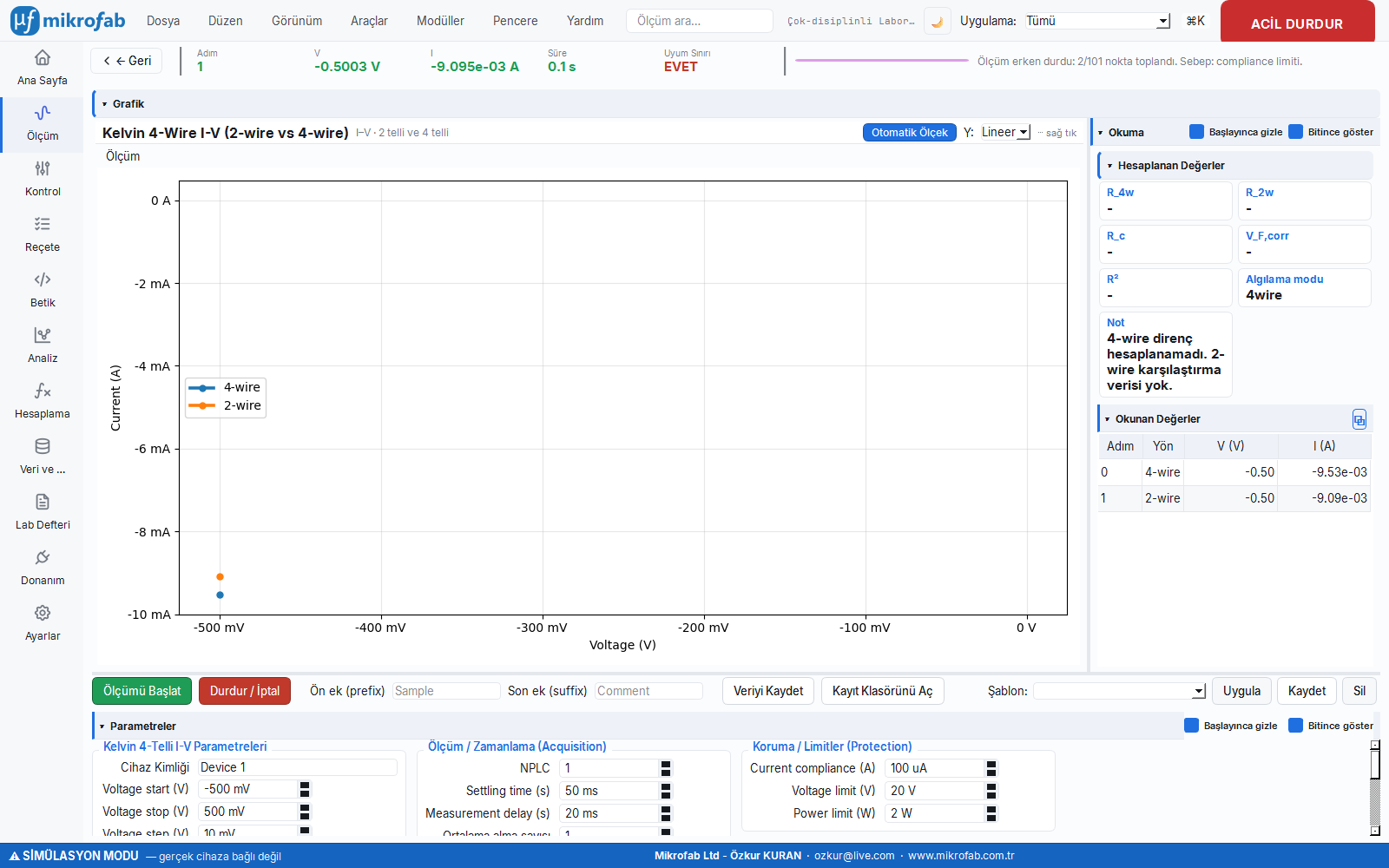

Çok küçük dirençleri doğru ölçmenin yoludur. Akımı taşıyan teller ile gerilimi okuyan teller ayrılır; böylece kabloların ve temasların direnci sonuca eklenmez. İsteğe bağlı 2-telli ölçümle kıyaslayarak temas direncini tek başına çıkarabilirsiniz. Bir paketin net ağırlığını öğrenmek için ambalajın ağırlığını ayrıca tartıp çıkarmak gibidir.

Fiziksel arka plan: Akım taşıyan (Force) ve gerilim okuyan (Sense) teller ayrıdır; Sense telinden neredeyse hiç akım geçmediği için kablo/temas üzerindeki IR düşüşleri ölçüme girmez ve okunan V/I gerçek cihaz direncini verir. 2-telli ölçüm ise temas+kablo direncini de içerir; iki ölçümün farkı doğrudan temas direncini (R_contact) verir. Bu yüzden 4-telli eğri daha "dik" (daha düşük R) çıkarken 2-telli eğri her zaman ya aynı ya daha yatık olur; aradaki fark kontak kalitesinin ölçüsüdür.

• Neden yapilir: Gerçek cihaz/seri direncini, kablo ve temas etkilerinden arındırarak ölçmek için.
• Ne ogretir / ne olcer: R_4wire = gerçek cihaz/seri direnci (kablo+temas hariç); R_2wire = toplam direnç (temas dahil); R_contact = R_2wire − R_4wire = tek başına temas direnci; V_F@1mA = referans çalışma gerilimi.
• Tipik degerler ve yorumu: İyi bir ohmik kontakta R_contact ≪ R_device (mΩ–Ω); R_contact, R_4wire'a yaklaşıyorsa kontak sorunludur; yüksek NPLC düşük-direnç ölçümündeki gürültüyü bastırır.
• Sik hata / dikkat: Force/Sense uçlarını yanlış noktaya bağlayıp 4-telliyi etkisiz kılmak; düşük direnci düşük NPLC'de ölçüp gürültüye boğmak; 2-telli karşılaştırmayı (compare_2wire) kapatıp R_contact'i hiç görememek.
• Nerede kullanilir: Düşük dirençli kontak/iletken karakterizasyonu ve temas kalitesi denetimi.

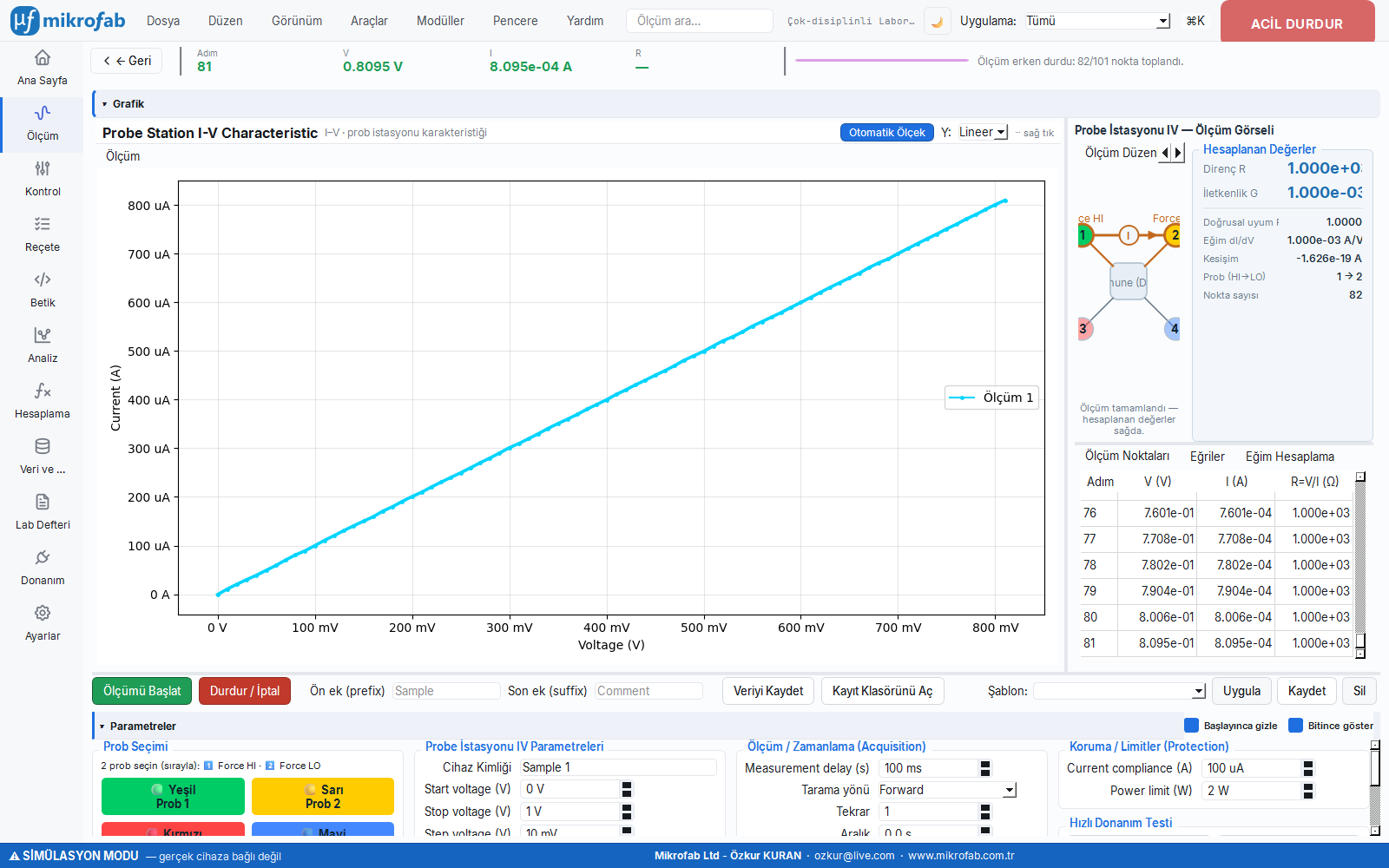

Bir prob istasyonunda iğne uçlu problar cihazın temas noktalarına dokundurulur; bu mod, anahtar matrisi üzerinden iki probu seçip basit bir gerilim-akım taraması yaparak direnci çıkarır. Bir devre kartının iki noktasına multimetre uçlarını değdirip direnç okumak gibidir; burada uçların seçimini yazılım yapar.

Fiziksel arka plan: İki prob arasında gerilim taranır ve akım okunur; ohmik bir yapıda I-V orijinden geçen bir doğrudur, eğimi iletkenliği (G = dI/dV) verir. Bu 2-telli bir ölçüm olduğundan prob/temas direnci sonuca dahildir. Eğri doğrusallıktan saparsa (bükülme) temasın ya da cihazın ohmik olmadığı anlaşılır; bu, prob istasyonunda hızlı bir "çalışıyor mu / temas iyi mi" kontrolüdür.

• Neden yapilir: Mikromanipülatörlü prob istasyonunda hızlı bir 2-telli direnç/iletkenlik ölçümü almak için.
• Ne ogretir / ne olcer: R = cihazın direnci; G = dI/dV = iletkenliği; doğrusallık (R²) = kontağın/cihazın ohmik olup olmadığının göstergesi.
• Tipik degerler ve yorumu: R² ≈1 temiz ohmik davranış; düşük R² eğrisellik/temas sorunu demektir; ölçülen R, gerçek cihaz + prob/temas direncinin toplamıdır.
• Sik hata / dikkat: 2-telli olduğu için küçük dirençlerde temas payını gerçek cihaz direnci sanmak (gerekirse Kelvin'e geçin); aynı probu hem Force HI hem Force LO seçmek (doğrulama hatası); compliance'a çarpıp eğriyi kırpmak.
• Nerede kullanilir: Wafer üzerinde tekil cihaz/yapıların hızlı elektriksel kontrolü.

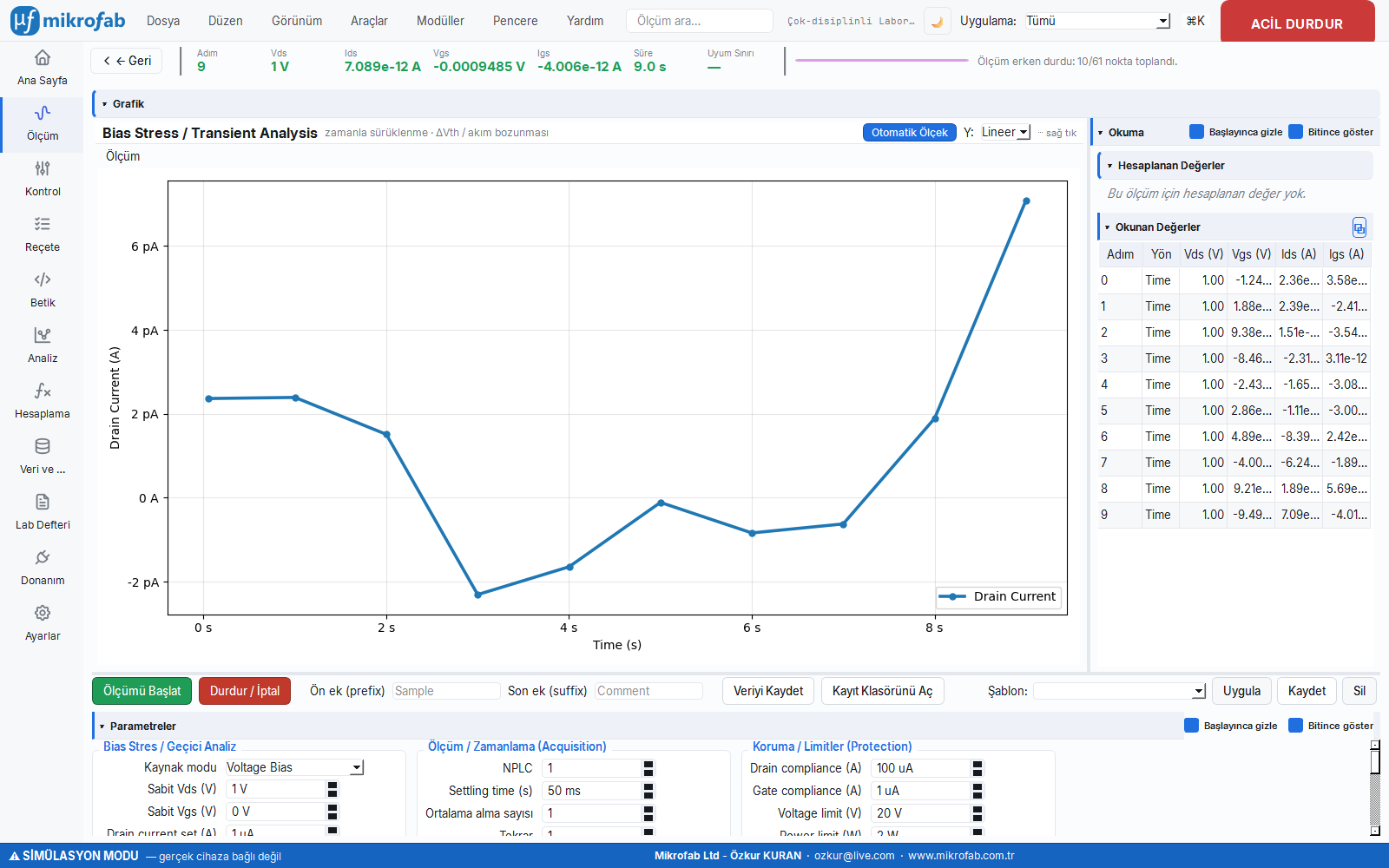

Cihaza sabit bir gerilim/akım uygular ve akımının zamanla nasıl "kaydığını" (drift) izler. İyi bir cihazda akım sabit kalmalı; kayma varsa cihaz yorulur. Bir yayı belli bir gerilimde tutup zamanla gevşeyip gevşemediğini gözlemlemek gibidir.

Fiziksel arka plan: Sabit kutuplama altında yük yavaşça yalıtkan/arayüze tuzaklanır (ve öz-ısınma katkı yapar); bu, savak akımının zamanla kaymasına — genelde yavaş bir azalış veya artışa — yol açar. I_DS(t) eğrisinin biçimi tuzaklanma kinetiğini yansıtır: kararlı bir cihazda çizgi düz kalır, kayma ne kadar büyük ve sürekliyse cihaz o kadar kararsızdır. Bu, eşik kaymasının zaman içindeki ham görünümüdür.

• Neden yapilir: Cihazın sürekli çalışma altında ne kadar kararlı kaldığını görmek için.
• Ne ogretir / ne olcer: I_DS(t) drift miktarı ve yönü = kararlılık ölçüsü; akım modunda gerekli gerilimin kayması dolaylı olarak eşik kaymasını ima eder.
• Tipik degerler ve yorumu: Test süresi boyunca birkaç %'nin altında drift kararlı sayılır; onlarca %'lik kayma belirgin tuzaklanma/bozulma işaretidir.
• Sik hata / dikkat: Test süresini (total_duration_s) tuzak zaman sabitlerine göre çok kısa tutup driftı kaçırmak; örnekleme aralığını gereğinden kaba bırakmak; öz-ısınma ile tuzaklanmayı ayırmak için darbeli ölçümle desteklememek.
• Nerede kullanilir: Temel güvenilirlik/kararlılık taraması ve hızlı eleme testleri.

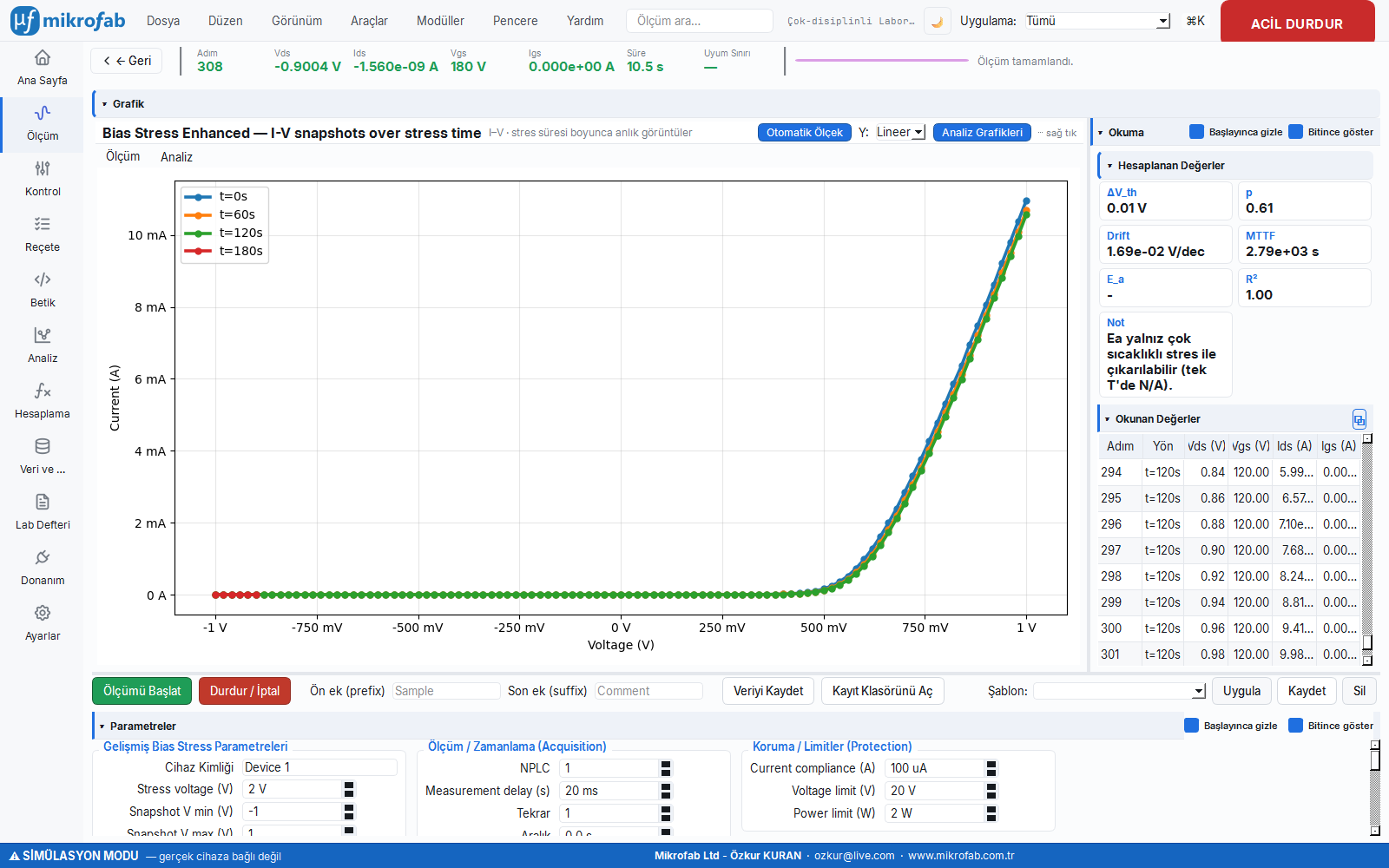

Önceki testin "tanı koyan" sürümüdür: stres sürerken belirli aralıklarla hızlı I-V fotoğrafları (snapshot) çeker, her birinden eşiği çıkarır ve eşik kaymasını zamana karşı modelleyerek cihazın ne zaman "arızalanacağını" öngörür. Bir lastiğin aşınmasını düzenli ölçüp kaç km sonra biteceğini hesaplamak gibidir.

Fiziksel arka plan: Stres altında eşik gerilimi, tuzakların dolmasıyla zamanın güç-yasası (veya gerilmiş-üstel) biçiminde kayar. Periyodik I-V fotoğrafları V_th(t)'yi izler; ΔV_th(t)=A·t^p eğrisi fit edilip bir arıza ölçütüne (vth_fail) ekstrapole edilerek ortalama arıza süresi (MTTF) öngörülür. Üs p, tuzaklanmanın mekanizmasını (yayılım- veya yakalama-sınırlı) ima eder; bu yüzden tek bir snapshot değil, snapshot dizisinin zamanla eğilimi anlamlıdır.

• Neden yapilir: Eşik kaymasının zaman seyrini modelleyip cihazın ömrünü öngörmek için.
• Ne ogretir / ne olcer: ΔV_th(t) = eşik kayma seyri; p = stres üssü (mekanizma göstergesi); A = kayma katsayısı; MTTF = ömür/arıza süresi öngörüsü; drift hızı = V_th–log₁₀(t) eğimi (V/dekad).
• Tipik degerler ve yorumu: p ~0.2–0.6 tuzaklanma-sınırlı süreçlerde tipiktir (mock'ta p=0.5); MTTF ne kadar büyükse o kadar dayanıklı; |ΔV_th| arıza eşiğine (örn 0.1 V) ne kadar yavaş ulaşırsa cihaz o kadar kararlıdır.
• Sik hata / dikkat: Aktivasyon enerjisi E_a'yı tek sıcaklıkta beklemek (yalnız çok-sıcaklıklı stresle çıkar, tek T'de N/A döner); fiti log-log'da yapıp küçük-t gürültüsünü şişirmek (lineer uzayda fit edilmelidir); çok kısa toplam stresten uzun-vade MTTF'yi aşırı ekstrapole etmek.
• Nerede kullanilir: Ömür/güvenilirlik nitelendirmesi ve süreç (proses) iyileştirme karşılaştırmaları.

Direnç-anahtarlamalı bellekler (RRAM/memristör) "düşük dirençli" ve "yüksek dirençli" iki durum arasında gidip gelerek bilgi saklar. Bu test, cihaza binlerce kez yaz-sil yaptırır ve iki durumun birbirinden ne kadar süre ayrı kaldığını izler. Bir ışık anahtarını binlerce kez açıp kapatarak ne zaman takılmaya başladığını saymak gibidir.

Fiziksel arka plan: Direnç-anahtarlamalı bellek, SET darbesiyle içeride iletken bir filament oluşturup düşük dirence (LRS), RESET darbesiyle filamenti kopartıp yüksek dirence (HRS) geçer; her yazmadan sonra durumu bozmayan küçük bir okuma direnci ölçülür. Çok sayıda döngüde filament yorulduğunda iki durum birbirine yaklaşır (R_HRS/R_LRS penceresi kapanır) ve dayanıklılık arızası oluşur. Yarı-log grafikte LRS ve HRS başta iki ayrı plato çizer; bu platolar birbirine yaklaşmaya başladığı döngü, ömrün sonuna işarettir.

• Neden yapilir: Belleğin kaç yaz-sil döngüsüne dayandığını ve ne zaman bozulduğunu ölçmek için.
• Ne ogretir / ne olcer: R_LRS / R_HRS = düşük/yüksek direnç durumları; pencere oranı = R_HRS/R_LRS = iki durumun okunabilirlik payı; ilk-arıza döngüsü = pencerenin eşik altına düştüğü döngü (dayanıklılık sınırı).
• Tipik degerler ve yorumu: Pencere ≳10 rahat okunur (mock'ta LRS ~1.5 kΩ, HRS ~5 MΩ → çok geniş pencere); pencere failure_window_ratio'nun (örn 5) altına düşünce "arıza" sayılır; iyi bir RRAM 10⁶–10⁹ döngü dayanabilir.
• Sik hata / dikkat: Okuma gerilimini (read_voltage_v) yüksek seçip durumu okurken bozmak (read-disturb); SET/RESET compliance'ını yanlış ayarlayıp filamenti aşırı/eksik oluşturmak; pencereyi mutlak dirençle değil R_HRS/R_LRS oranıyla değerlendirmek gerektiğini atlamak.
• Nerede kullanilir: Yeni bellek/sinaptik cihaz araştırması ve dayanıklılık nitelendirmesi.

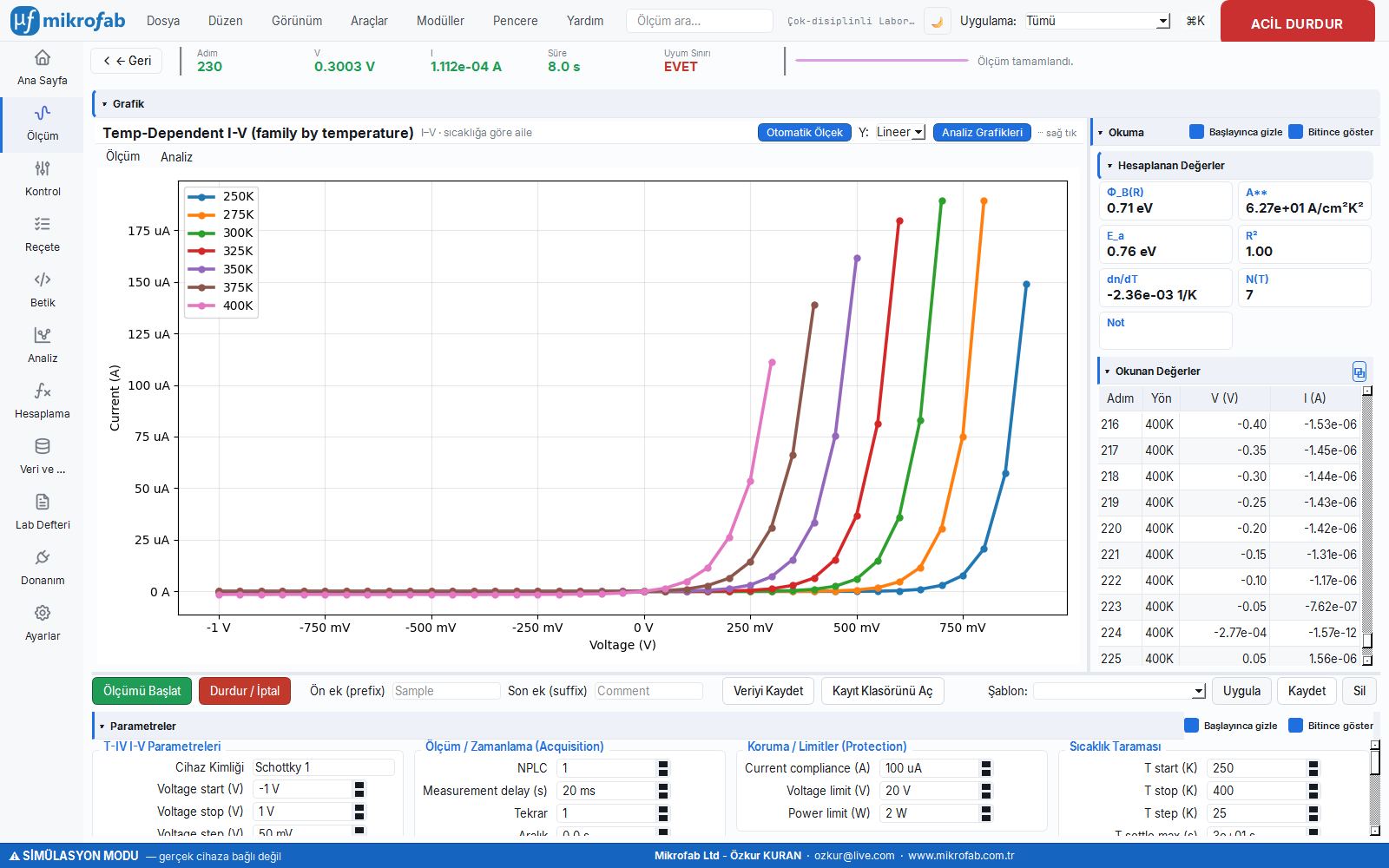

Aynı I-V ölçümünü bir dizi farklı sıcaklıkta tekrarlar. Yarıiletkenlerin davranışı sıcaklıkla değiştiğinden, bu değişimi izleyerek cihazın içindeki fiziksel mekanizmaları (bariyerler, aktivasyon enerjisi) ayıklayabiliriz. Bir reçeteyi farklı fırın sıcaklıklarında deneyip pişmenin ardındaki kuralı çıkarmak gibidir.

Fiziksel arka plan: Termiyonik emisyon akımı sıcaklığa çok güçlü bağlıdır (I0 ∝ T²·exp(−qΦ_B/kT)). Birkaç sıcaklıkta I-V alıp Richardson grafiğini (ln(I0/T²)'ye karşı 1/T) çizmek, eğimden bariyer yüksekliğini (Φ_B), kesimden etkin Richardson sabitini (A**) verir. ln(I0)–1/T eğiminden aktivasyon enerjisi (E_a) çıkar. Renk-kodlu I-V ailesinin sıcaklıkla düzenli açılması (yüksek T'de daha çok akım) ve Richardson grafiğinin düz bir doğru olması, iletim mekanizmasının gerçekten termiyonik emisyon olduğunu doğrular.

• Neden yapilir: İletimin sıcaklığa bağlılığından temel fiziksel büyüklükleri çıkarmak ve iletim mekanizmasını doğrulamak için.
• Ne ogretir / ne olcer: Φ_B = sıcaklıktan bağımsız "gerçek" bariyer yüksekliği; A** = etkin Richardson sabiti (malzeme/arayüz parmak izi); E_a = aktivasyon enerjisi; dn/dT = idealliğin sıcaklık eğilimi (bariyer düzgünsüzlüğü işareti).
• Tipik degerler ve yorumu: Si Schottky için Φ_B ~0.6–0.85 eV; teorik A** Si'de ~110–120 A/cm²K² (sapma düzgünsüzlüğe işaret); n'in sıcaklık düştükçe artması (dn/dT<0) bariyer inhomojenliğinin klasik belirtisidir.
• Sik hata / dikkat: Çok dar T aralığı seçip Richardson fitini zayıflatmak; setpoint'e gerçekten ulaşılmadan ölçmek (t_settle_time_s / t_tolerance_k yetersiz); her T'de aynı fit aralığını bırakıp bükülen bölgeye girmek; A** ve Φ_B'nin aktif alana duyarlı olduğunu unutmak.
• Nerede kullanilir: İletim mekanizması araştırması ve cihazın sıcaklık aralığında güvenilirliği.

Bir wafer üzerindeki birçok konumda aynı ölçümü tekrarlar ve sonuçları renkli bir harita olarak çizer. Böylece üretimin wafer'ın her yerinde aynı kalitede olup olmadığını tek bakışta görürsünüz. Bir tarlanın farklı köşelerinden toprak örneği alıp verimlilik haritası çıkarmak gibidir.

Fiziksel arka plan: Her konumda seçili temel ölçüm koşturulur ve çıkan parametrenin yüzey boyunca dağılımı çizilir. Dağılımdaki değişim, üretim sürecinin tekdüzesizliğini (kaplama kalınlığı, katkı, tavlama gradyanları) yansıtır; ısı haritası merkez-kenar veya sistematik eğilimleri görünür kılar. Tekdüzelik std/mean ile sayısallaştırılır (küçük = daha tekdüze). Bu bir cihaz-fiziği ölçümü değil, çok sayıda tekil ölçümün mekânsal istatistiğidir.

• Neden yapilir: Üretimin yüzey boyunca ne kadar tekdüze (uniform) olduğunu değerlendirmek için.
• Ne ogretir / ne olcer: Parametre dağılımı (mean/std/min/max); uniformity = std/mean = tekdüzelik ölçüsü; mekânsal gradyan deseni (merkez-kenar vb.).
• Tipik degerler ve yorumu: Olgun bir süreçte uniformity birkaç % (std/mean ≪0.1) iyi sayılır; büyük std/mean veya güçlü kenar gradyanı süreç sorununa işaret eder.
• Sik hata / dikkat: Çok seyrek ızgarayla gerçek gradyanı kaçırmak; tek aykırı (kötü kontaklı) konumu süreç değişimi sanmak; kullanıcı destekli kipte yanlış prob yerleşimi; base_measurement'ın her konumda aynı koşulda çalıştığından emin olmamak.
• Nerede kullanilir: Üretim/proses kalite kontrolü ve süreç tekdüzeliği analizi.
