Fotodetektör, PV, TFT ve İstatistik Analizleri

Bir cihazla ölçüm yaptığınızda elinizde bir yığın sayı (zaman, akım, gerilim sütunları) kalır; bu bölüm o ham tabloyu "şu fotodedektör ne kadar hızlı?", "şu güneş hücresinin verimi yüzde kaç?" gibi anlamlı fiziksel cevaplara çevirir. Tıpkı bir kan tahlili cihazının kan örneğinden tek tek değerleri (şeker, demir, kolesterol) çıkarması gibi, her analiz modülü yüklediğiniz CSV dosyasından belirli bir büyüklüğü hesaplar ve sonucun güvenilir olup olmadığını söyler.

Nasıl çalışır: Bu bölümdeki modüllerin çoğu bir cihazın karakteristik eğrisini (zaman yanıtı, J-V, transfer, gürültü spektrumu...) yorumlar; çünkü o eğrinin şekli doğrudan içindeki fiziği taşır (üstel yükselme = RC/tuzak, J-V dizi = diyot+dirençler, alt-eşik doğrusu = anahtarlama keskinliği). Her modül eğriden fiziksel parametreleri çıkarır, sonucu standartlarla (IEC/IEEE/GUM) ve örnek "ground truth" değerlerle karşılaştırır ve bir güvenilirlik rozetiyle işaretler. Aşağıdaki modül kutularında her metriğin fiziksel anlamı, tipik aralığı ve sık yapılan yorum hatası tek tek açıklanır.

• Neden yapılır: ham sinyalin tek başına bir anlamı yoktur; karar verebilmek için onu standart, karşılaştırılabilir metriklere (hız, verim, gürültü, kalite) dönüştürmek gerekir.
• Ne öğretir / ne ölçer: fotodedektör, güneş hücresi (PV), ince-film transistör (TFT) ve istatistik için onlarca fiziksel büyüklüğü; ayrıca her sonucun ne kadar güvenilir olduğunu (rozet).
• Nerede kullanılır: araştırma laboratuvarında cihaz karşılaştırma, üretimde kalite kontrol, ders/laboratuvar deneylerinde sonuç yorumlama ve arıza analizi.

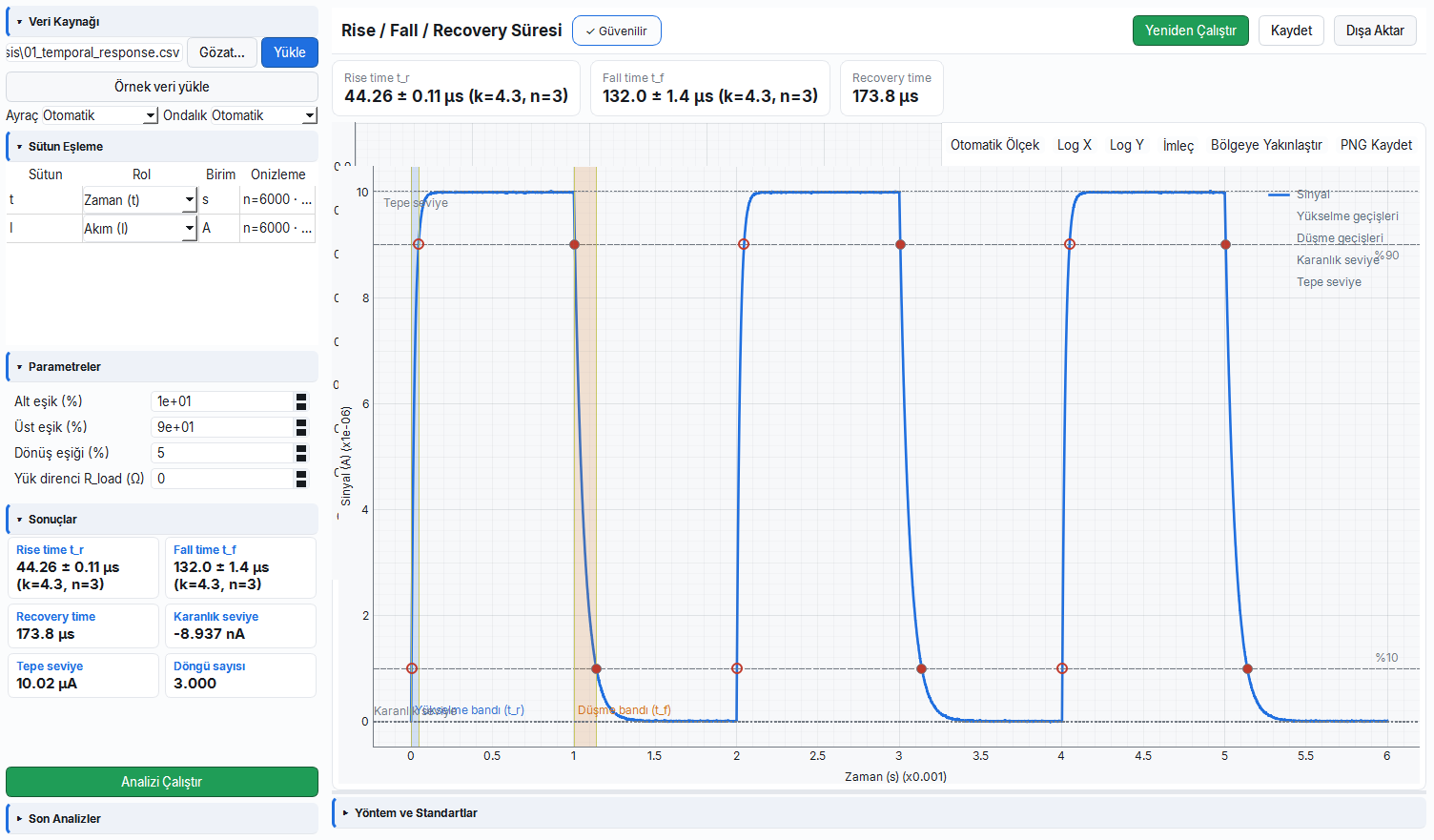

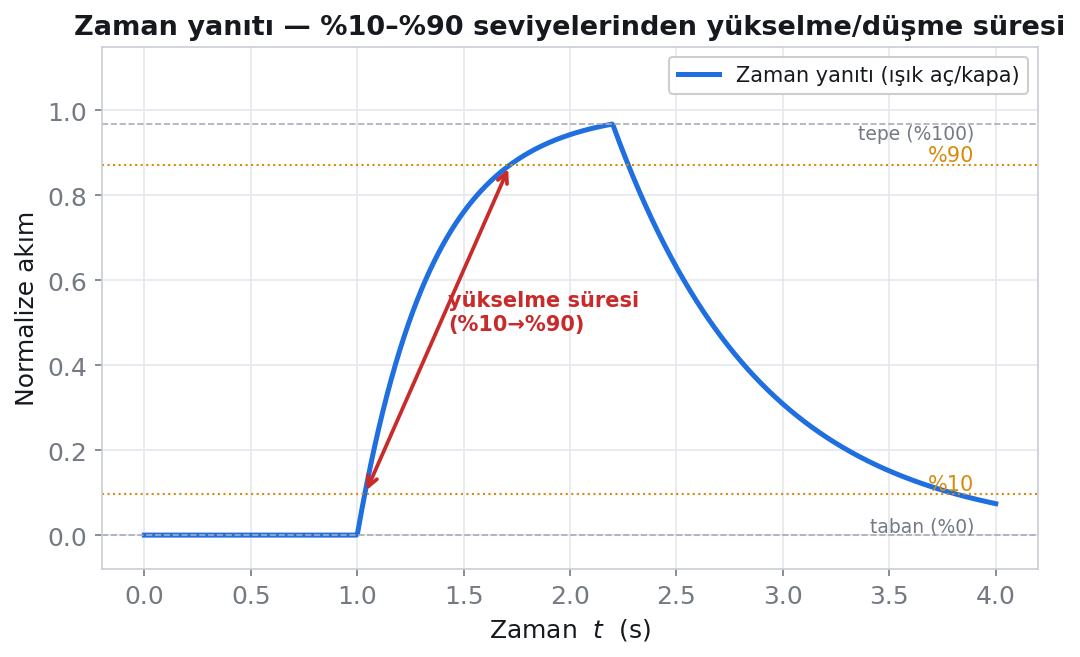

Bir ışık dedektörüne ışığı aniden açıp kapattığınızda, çıkışı o anda zıplamaz; bir miktar gecikmeyle yükselir ve söner. Bu modül o "ne kadar çabuk tepki veriyor?" sorusunu sayıya döker. Tıpkı bir arabanın 0'dan 100 km/s'e kaç saniyede çıktığını ölçmek gibi — dedektörün ışığa ne hızda ulaştığını ve ne hızda durduğunu gösterir.

Fiziksel arka plan: Işık açıldığında foton soğurulup taşıyıcılar üretilir, ama bu taşıyıcılar yükü cihazın kapasitansında (ve yük direncinde) biriktirir; sistem bir RC devresi gibi davranıp çıkışı anlık değil üstel olarak doyum seviyesine taşır. Bu yüzden zaman serisi keskin bir basamak değil, yumuşak bir "yükselen-üstel / sönen-üstel" şeklindedir; %10→%90 arası geçiş tek-kutuplu sistemde tam olarak ln(9)·τ ≈ 2.197·τ sürer. Işık kapanınca aynı RC boşalır; eğer malzemede tuzaklar varsa düşme/toparlanma, yükselmeden belirgin biçimde yavaş olur (asimetri = tuzaklanma parmak izi).

• Neden yapılır: dedektörün hızlı sinyalleri (örn. yüksek hızlı haberleşme, darbeli ışık) bozmadan/kaçırmadan takip edip edemeyeceğini anlamak için.
• Ne öğretir / ne ölçer: rise_time_s = ışık açılınca çıkışın %10'dan %90'a tırmanma süresi (turn-on hızı); fall_time_s = ışık kapanınca %90'dan %10'a düşme süresi (turn-off hızı); recovery_time_s = tabana (taban+%5) geri dönüş süresi, kalıcı etkiyi yakalar; t_fall/t_rise oranı simetriyi (≈1 temiz, ≫1 tuzaklanma) gösterir; n_cycles ortalama alınan aç/kapa döngü sayısıdır.
• Tipik değerler ve yorumu: hızlı Si PIN fotodiyot ns–µs; fototransistör µs; a-Si / organik / perovskit fotoiletkenler ms–s mertebesinde "yavaş" sayılır. t_fall ≈ t_rise ideal; t_fall çok daha büyükse derin tuzaklar/kalıcı fotoiletkenlik vardır.
• Sık hata / dikkat: örnekleme çok seyrek olursa (Nyquist: t_r ≥ 1/f_s sağlanmazsa) yükselme süresi olduğundan büyük ölçülür — nyquist_ok bayrağını kontrol edin. Gürültülü sinyalde taban/tepe yanlış kestirilip eşikler kayabilir; geçiş bulunamazsa eşik yüzdelerini gözden geçirin.
• Nerede kullanılır: optik haberleşme alıcısı seçimi, sensör tasarımı doğrulama, hızlı foto-anahtar karakterizasyonu ve malzemede tuzak/kalıcılık tanısı.

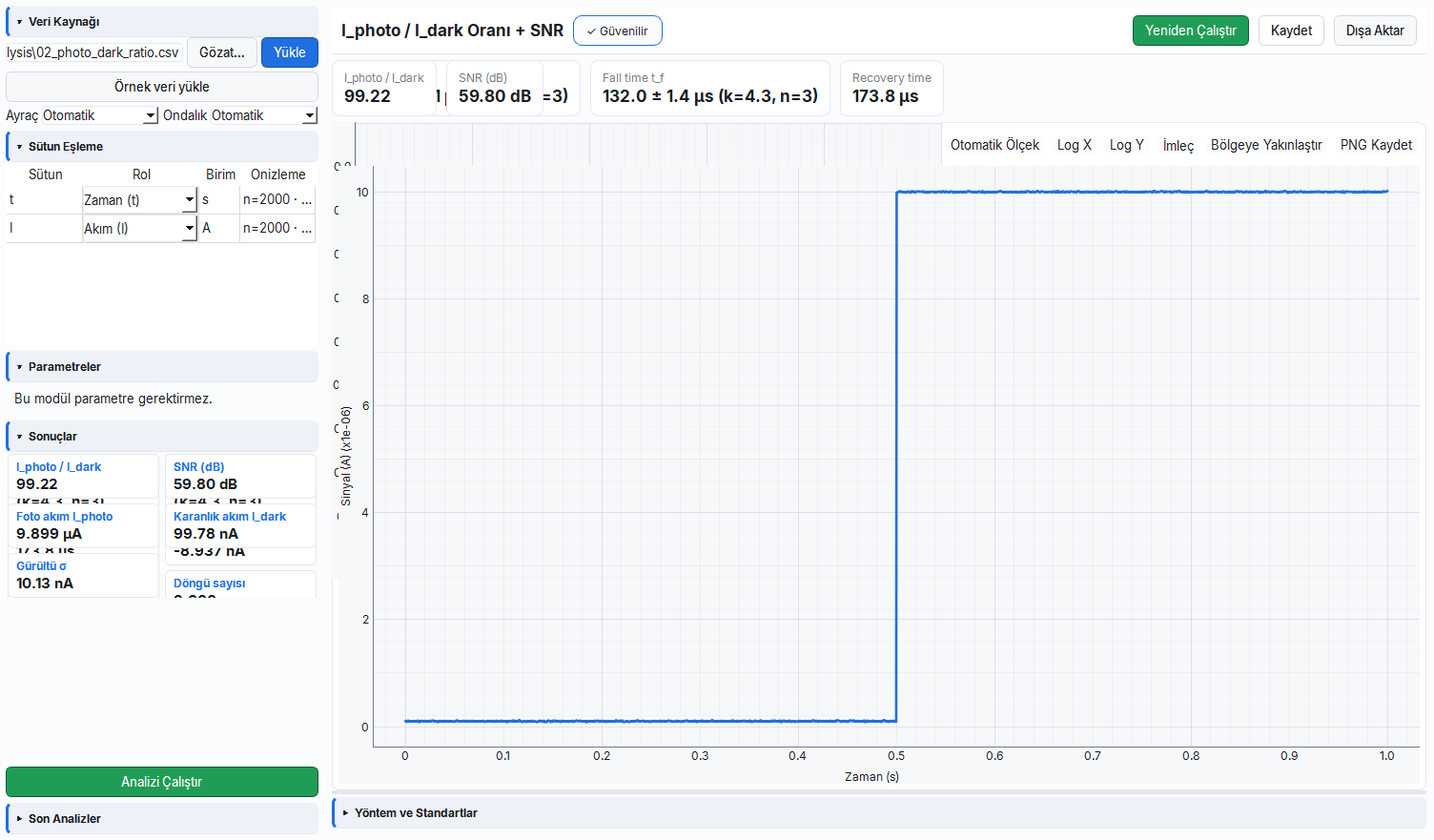

Bir ışık dedektörü, hiç ışık yokken bile küçük bir "karanlık akım" üretir; ışık geldiğinde akım çok daha büyür. Bu modül ikisinin oranını ve sinyalin gürültüye göre ne kadar net seçildiğini (SNR) hesaplar. Sessiz bir odada fısıltıyı duyabilmek gibi — ortam gürültüsü ne kadar düşükse, gerçek sinyali o kadar güvenle ayırt edersiniz.

Fiziksel arka plan: Karanlık akım, ışık olmadan termal olarak üretilen taşıyıcılardan ve sızıntıdan (jeneration-rekombinasyon, yüzey kaçağı, ters-besleme sızıntısı) doğar; bu, dedektörün "tabanı"dır. Işık gelince foto-üretilen taşıyıcılar bunun üzerine binip akımı yukarı taşır, dolayısıyla zaman serisinde iki kararlı plato (karanlık ve aydınlık) görürsünüz; aradaki sıçramanın yüksekliği I_photo'dur. Karanlık platodaki ufak titreşim ise gürültüdür (σ); sinyali güvenle "var/yok" diye okuyabilmeniz bu sıçramanın gürültünün kaç katı olduğuna bağlıdır.

• Neden yapılır: dedektörün zayıf ışığı arka plandan (karanlık akım + gürültü) ayırt edip edemediğini ve ne kadar "temiz" bir aç/kapa kontrastı verdiğini ölçmek için.
• Ne öğretir / ne ölçer: i_dark = ışıksız taban akımı (ne kadar küçükse o kadar iyi); i_photo = ışıkla gelen net akım artışı; photo_dark_ratio = I_photo/I_dark = kontrast (büyük = iyi); noise_sigma = karanlık bölgenin standart sapması; snr_db = 20·log10(|I_photo|/σ) = sinyalin gürültüden kaç dB yukarıda olduğu.
• Tipik değerler ve yorumu: iyi bir fotodiyot için oran 10³–10⁶ ve SNR onlarca dB (ör. ~60 dB çok temiz) beklenir; oran <10 ise sinyal arka planda boğulmuş demektir. Karanlık akım sıcaklıkla üstel artar, dolayısıyla düşük I_dark = düşük gürültü ve daha zayıf ışığı görebilme.
• Sık hata / dikkat: SNR'yi log (dB) yerine doğrusal okuyup yanlış yorumlamak; karanlık platonun yeterince uzun ölçülmemesi (σ kötü kestirilir); aydınlık bölge doyuma/compliance'a çarpmışsa I_photo olduğundan küçük çıkar. Oran ile SNR farklıdır: biri kontrastı, diğeri gürültüye göre ayırt edilebilirliği ölçer.
• Nerede kullanılır: düşük ışık seviyesi algılama, sensör kalite kontrolü, malzeme karşılaştırması ve sıcaklığa bağlı karanlık-akım tanısı.

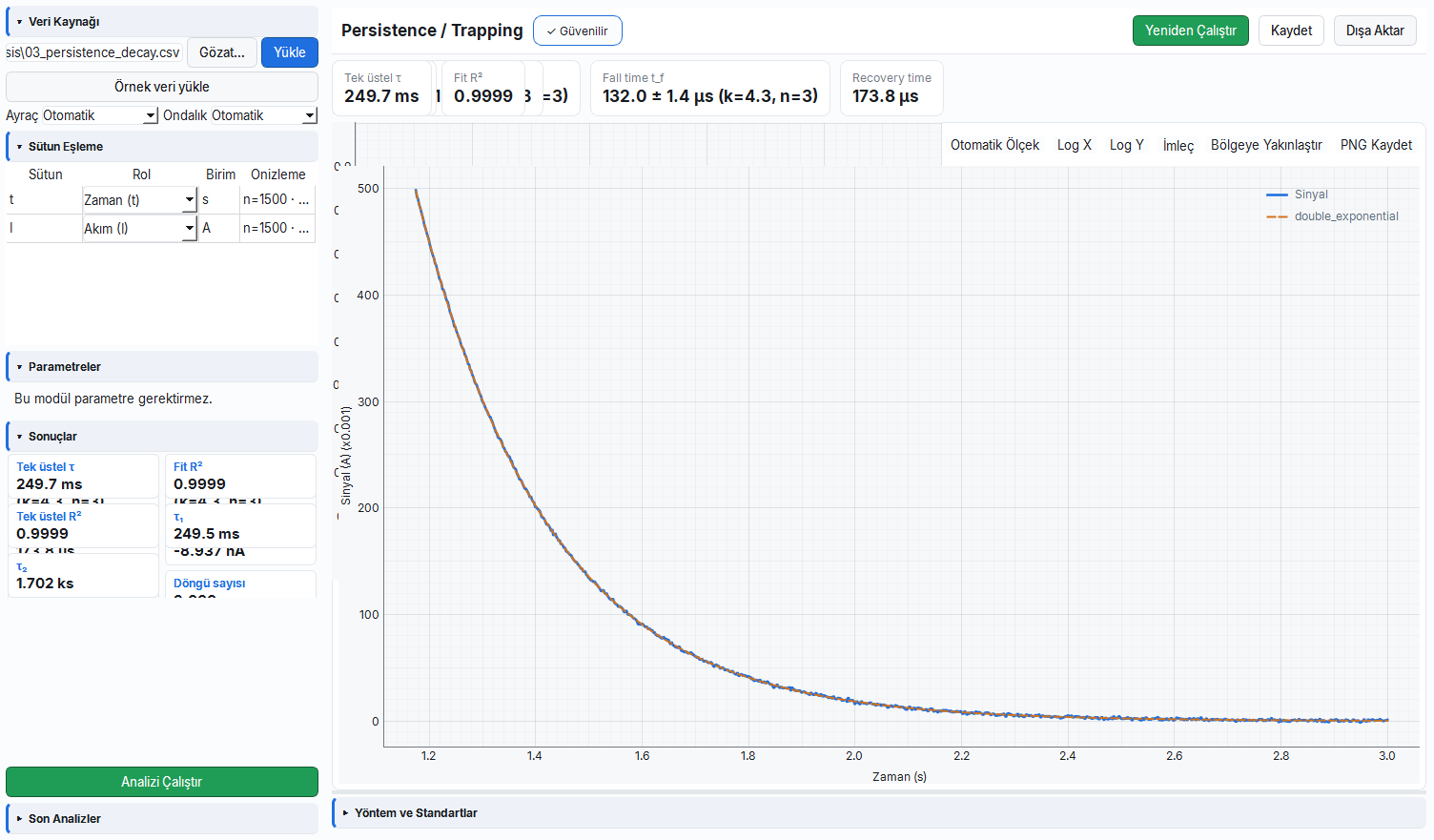

Işığı kapattığınızda bazı dedektörlerin sinyali hemen sıfırlanmaz, bir süre "takılı" kalır; bu, malzemedeki tuzakların yük taşıyıcılarını geç bırakmasındandır. Bu modül o yavaş sönümü modelleyip ne kadar sürdüğünü çıkarır. Karanlıkta parlayan bir oyuncağın ışık kapandıktan sonra bir süre parlamaya devam etmesi gibi.

Fiziksel arka plan: Işık altında üretilen taşıyıcıların bir kısmı kusur/tuzak seviyelerine yakalanır; ışık kapanınca bu tuzaklar yükü termal olarak geç serbest bırakır, böylece akım anında sıfıra inmez (kalıcı fotoiletkenlik, PPC). Tek bir tuzak derinliği varsa sönüm tek-üstel (exp(−t/τ)) olur; tuzaklar dağılımlıysa eğri "esnetilmiş üstel" (stretched, β<1) ya da iki ayrı zaman ölçeğiyle çift-üstel şeklinde bükülür. Bu yüzden grafikte hızlı bir ilk düşüş ardından uzayan bir kuyruk görmek tipiktir; modül en yüksek R²'li modeli seçerek bu kuyruğun karakterini sayıya döker.

• Neden yapılır: malzemedeki kusur/tuzak yoğunluğunu ve cihazın "hafıza etkisi" (yavaş sıfırlanma) gösterip göstermediğini anlamak için.
• Ne öğretir / ne ölçer: persistence_tau_s = sönümün karakteristik zaman sabiti τ (büyük = uzun hafıza/derin tuzak); persistence_model = seçilen model (single/stretched/double); persistence_beta = esnetme üssü β (1'e yakın = tek zaman ölçeği, <1 = geniş tuzak dağılımı); persistence_r2 = modelin veriye uyum kalitesi.
• Tipik değerler ve yorumu: hızlı kristal dedektörlerde τ µs–ms; tuzak yoğun a-Si/oksit/perovskit/organik cihazlarda τ saniyeler–dakikalar olabilir. β≈1 temiz tek-tuzak; β≈0.3–0.7 dağılımlı tuzaklar; R²<0.95 ise tek model yetersizdir, modül alternatif önerir.
• Sık hata / dikkat: ışık-kapanma anının yanlış tespiti tüm fiti bozar; pencere çok kısa seçilirse uzun kuyruk görülmez ve τ küçük çıkar. Tek-üstele zorlamak, çift-üstel bir sönümde fiziği yanlış raporlar — R² ve model seçimini birlikte okuyun.
• Nerede kullanılır: yeni malzeme araştırması, kusur/tuzak tanısı, hızlı tekrar gerektiren uygulamalarda (yüksek kare hızlı görüntüleme vb.) uygunluk değerlendirmesi.

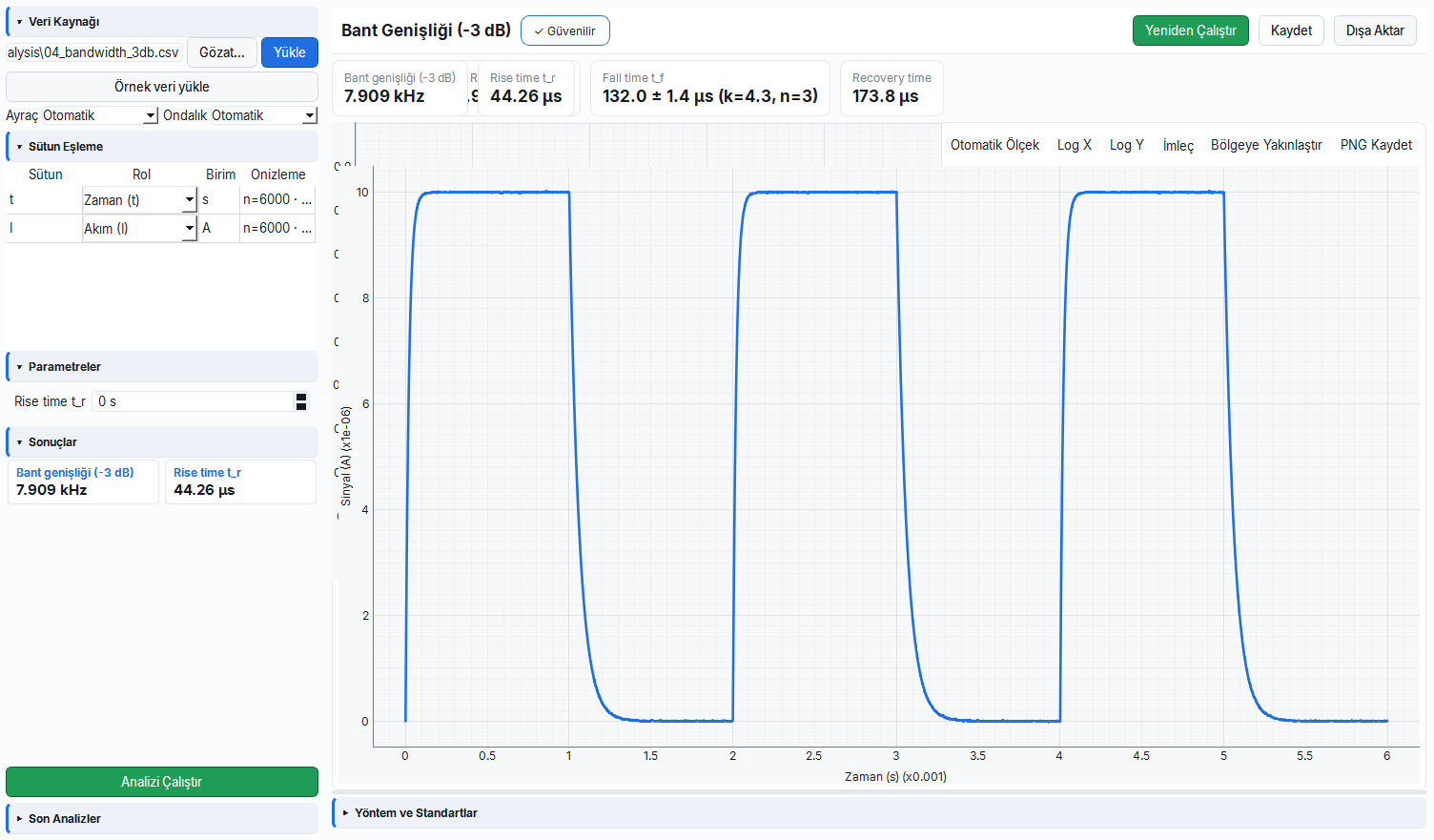

Bir dedektörün ne kadar hızlı tepki verdiğini (yükselme süresi) doğrudan "en fazla kaç Hz'lik sinyali takip edebilir?" sorusunun cevabına çevirir. Bir koşucunun adım hızından dakikada kaç adım atabileceğini hesaplamak gibi — hız ile frekans aynı madalyonun iki yüzüdür.

Fiziksel arka plan: Zaman alanında "yavaş" olan bir sistem, frekans alanında "dar bantlı"dır; aynı RC/tek-kutup davranışı bu iki yüzü birbirine kilitler. Tek-kutuplu bir alçak-geçiren için kazanç -3 dB'ye (gücün yarısına) düştüğü köşe frekansı ile %10–%90 yükselme süresi arasında sabit bir bağ vardır: BW·t_r ≈ 0.35. Yani ölçülen yükselme süresini tersine çevirip cihazın çıkışı %30 zayıflamadan geçirebildiği en yüksek frekansı kestirebilirsiniz; bu yüzden ayrı bir frekans taraması yapmadan hız sınırını okursunuz.

• Neden yapılır: dedektörün belirli bir frekanstaki sinyali (modülasyon, darbe treni) zayıflatmadan geçirip geçiremeyeceğini, ayrı bir frekans-süpürmesi yapmadan bilmek için.
• Ne öğretir / ne ölçer: rise_time_s = kullanılan %10–%90 yükselme süresi (verilmezse temporal_response'tan); bandwidth_3db_hz = bundan türeyen -3 dB bant genişliği (büyük = hızlı cihaz). Bağıntı BW = 0.35/t_r.
• Tipik değerler ve yorumu: ms'lik yükselme → kHz bant; µs → yüz kHz–MHz; ns → GHz mertebesi. 0.35 katsayısı tek-kutup/Gauss yaklaşımıdır; çok-kutuplu veya tuzak-baskın cihazlarda gerçek bant bundan sapabilir, sonuç bir mertebe-tahmini olarak okunmalıdır.
• Sık hata / dikkat: yükselme süresi Nyquist'i ihlal eden seyrek örneklemeyle ölçülmüşse, türetilen bant da hatalı olur; ayrıca düşme süresi yükselmeden çok büyükse (tuzaklanma) tek t_r'den çıkan bant gerçek tekrar hızını abartır.
• Nerede kullanılır: yüksek hızlı optik bağlantı tasarımı, sensör spesifikasyonu doğrulama ve hız sınırı (modülasyon bandı) kestirimi.

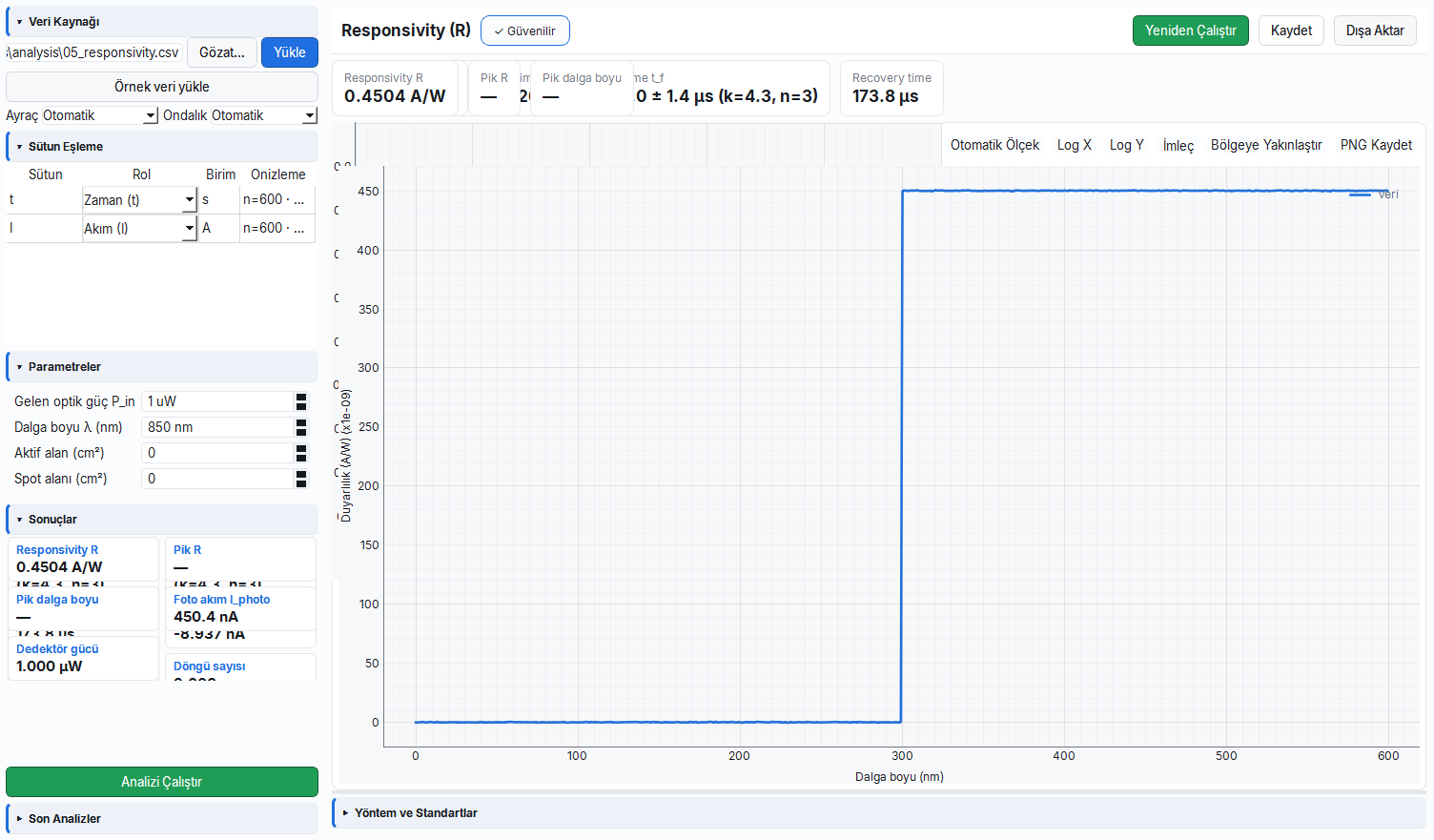

Dedektöre düşen her watt'lık ışık için ne kadar akım ürettiğini söyler — yani cihazın "ışığa duyarlılığını". Bir güneş panelinin aynı güneş altında ne kadar elektrik ürettiği gibi; aynı ışıkta daha çok akım üreten dedektör daha duyarlıdır.

Fiziksel arka plan: Her soğurulan foton en fazla bir elektron-deşik çifti üretir (kazanç yoksa), dolayısıyla akım ile optik güç doğru orantılıdır ve eğim duyarlılığı (R = I_photo/P) verir. Bir fotonun enerjisi E = hc/λ olduğundan, sabit güçte uzun dalga boyunda daha çok foton vardır; bu yüzden R, kuantum verimi sabit kalsa bile λ ile doğrusal artma eğilimindedir (R = EQE·qλ/hc) ta ki malzemenin bant aralığı aşılıp soğurma düşene kadar. R(λ) eğrisinin tepe yapıp sonra düşmesinin nedeni budur: kısa λ'da yüzey kaybı, uzun λ'da bant-aralığı kesimi.

• Neden yapılır: farklı dedektörlerin aynı ışık altında verimini karşılaştırmak, ölçüm zincirini kalibre etmek ve hangi renge en duyarlı olduğunu bulmak için.
• Ne öğretir / ne ölçer: responsivity_a_w = A/W cinsinden duyarlılık (eğim); i_photo = net fotoakım; p_detector_w = aktif/spot alan ölçeklemesiyle gerçekten dedektöre düşen güç; spektral modda responsivity_peak_a_w ve peak_wavelength_nm = R(λ)'nın zirvesi ve onun dalga boyu. Örtülü EQE = R·1239.84/λ ile birim foton verimini de gösterir.
• Tipik değerler ve yorumu: Si fotodiyot için görünür–yakın IR'de R ~0.3–0.6 A/W (zirve ~900 nm'de ~0.6); InGaAs için ~0.8–1.0 A/W (1550 nm). R'nin qλ/hc sınırını (EQE=1) aşması ancak iç kazanç (APD, fototransistör) varsa olur, aksi halde ölçüm/güç hatasını işaret eder.
• Sık hata / dikkat: en kritik girdi gelen güç p_in_w'dir; yanlış/kalibrasyonsuz güç tüm R'yi ölçekler. Spot alan aktif alandan büyükse ışığın bir kısmı dedektöre düşmez — alan ölçeklemesi girilmezse R olduğundan küçük çıkar. EQE>%100 görürseniz (kazanç beklenmiyorsa) önce güç ve alanı kontrol edin.
• Nerede kullanılır: dedektör seçimi, spektral karakterizasyon, kalibrasyon ve üretim kalite kontrolü.

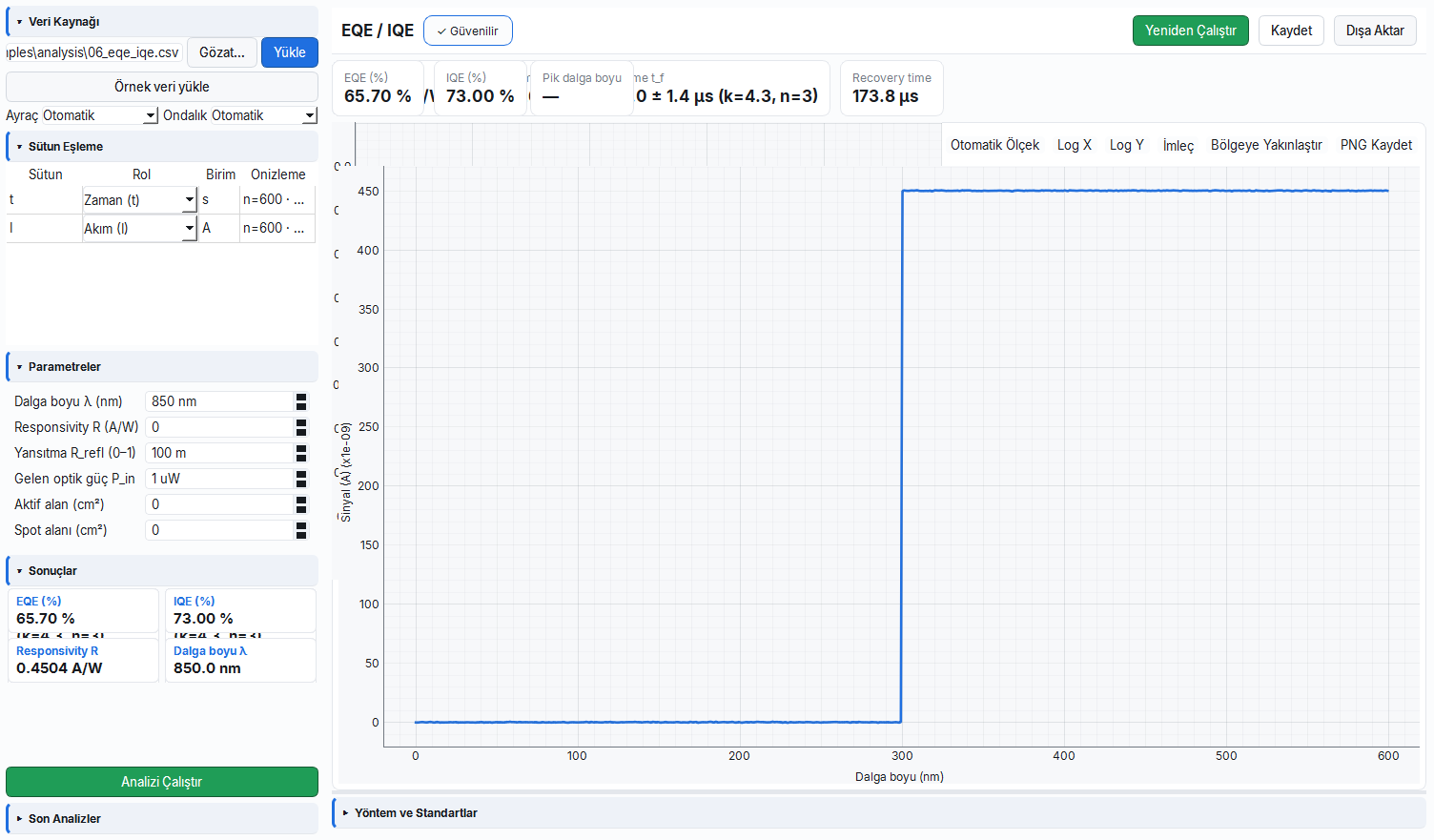

Cihaza çarpan her 100 ışık parçacığından (foton) kaçının elektrik yüküne dönüştüğünü yüzde olarak söyler. 100 misafir davet edip kaçının içeri girdiğini saymak gibi — EQE çarpan fotonların tümünü baz alır, IQE ise kapıdan geri dönenleri (yansıyan ışığı) hesaba katarak içeri girenlerin "gerçek" oranını verir.

Fiziksel arka plan: Duyarlılık akımı watt'a bağlarken, kuantum verimi sayımı foton başına normalize eder: bir fotonun enerjisi hc/λ olduğundan EQE = R·(hc/qλ) = R·1239.84/λ[nm]. EQE, yansıyan + soğurulmayan + rekombine olan tüm kayıpları içerir; bu yüzden gerçek toplanan-yük verimini olduğundan düşük gösterebilir. IQE ise yalnızca içeri giren (soğurulan) fotonları baz alır: IQE = EQE/(1−R_refl). Dolayısıyla IQE her zaman EQE'den büyük (veya eşit) olur ve malzemenin "yansıma bir yana, soğurduğunu ne kadar iyi topladığı"nı söyler.

• Neden yapılır: cihazın ışığı yüke çevirmedeki temel veriminin fiziksel sınırı (her foton → bir yük) ne kadar zorladığını ve kaybın yansımadan mı yoksa toplama/rekombinasyondan mı olduğunu ayırmak için.
• Ne öğretir / ne ölçer: eqe_pct = çarpan foton başına toplanan yük yüzdesi (dış); iqe_pct = yansıma çıkarıldıktan sonra soğurulan foton başına verim (iç); responsivity_a_w ve wavelength_nm = hesabın girdileri. eqe_needs_reflection_correction bayrağı IQE için yansıma verisinin gerektiğini belirtir.
• Tipik değerler ve yorumu: iyi bir Si dedektör/hücre için zirve EQE %80–%95, IQE >%90 olabilir; yansıma-önler kaplama EQE'yi IQE'ye yaklaştırır. EQE veya IQE'nin %100'ü aşması (kazanç mekanizması yoksa) şüphelidir ve modül uyarı verir.
• Sık hata / dikkat: yanlış λ girmek EQE'yi doğrudan ölçekler (formül λ'ya ters orantılı); IQE'yi yansıma (R_refl) girmeden "iç verim" sanmak; EQE>%100'ü kazanç zannetmek oysa çoğu zaman güç/alan/λ hatasıdır.
• Nerede kullanılır: güneş hücresi/dedektör araştırması, malzeme ve yansıma-önler kaplama optimizasyonu, verim karşılaştırması.

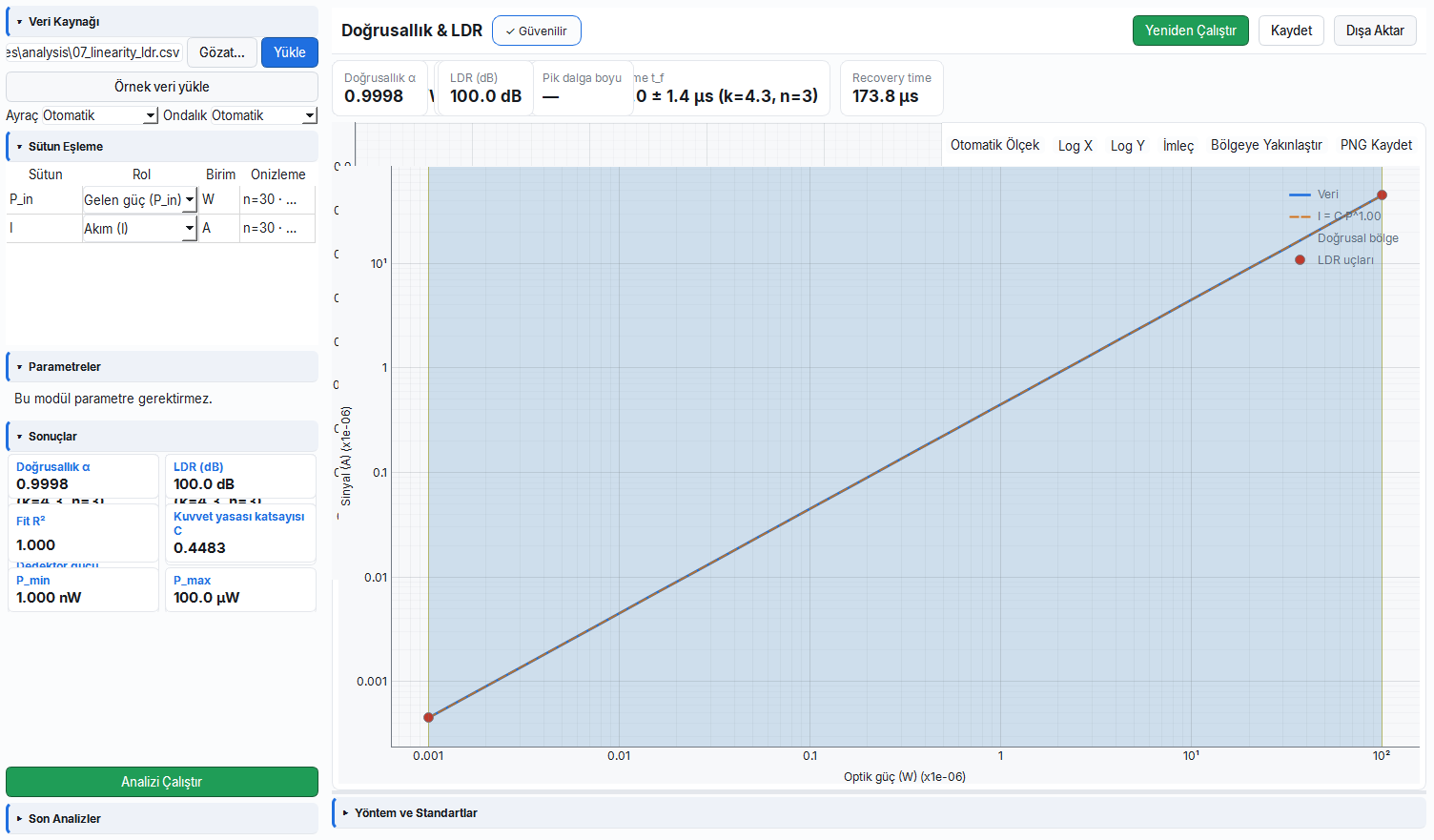

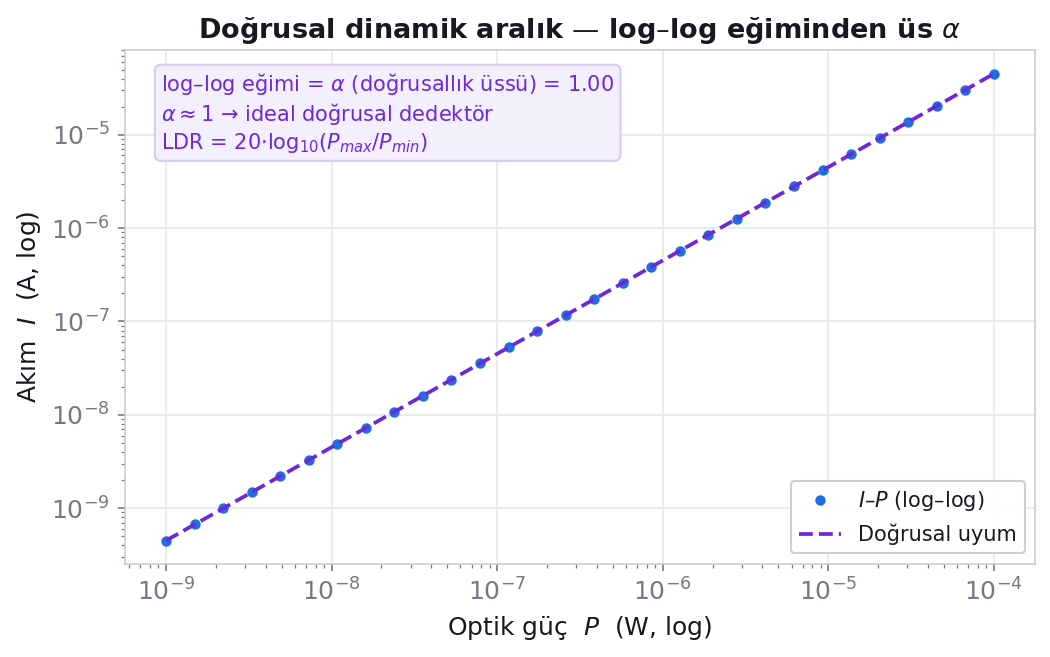

Işığı iki katına çıkardığınızda akım da iki katına çıkıyor mu? Bu modül dedektörün gelen güçle ne kadar "dürüst orantılı" olduğunu ve hangi parlaklık aralığında güvenilir kaldığını ölçer. Bir terazinin hem bir gramı hem bir kiloyu doğru tartabilmesi gibi — geniş bir aralıkta orantı bozulmamalı.

Fiziksel arka plan: İdeal bir dedektörde fotoakım gelen güçle birebir orantılıdır (I ∝ P¹), çünkü iki kat foton iki kat taşıyıcı üretir. Gerçekte tuzaklar düşük güçte doyduğunda veya yüksek güçte rekombinasyon arttığında orantı bozulur; ilişki kuvvet-yasası I = C·P^α ile özetlenir ve log-log grafikte bu bir doğru olur, eğimi α'dır. α=1 mükemmel doğrusal; α<1 (alt-doğrusal) yük tuzaklanması/rekombinasyon; α>1 (üst-doğrusal) bir kazanç mekanizmasını gösterir. Cihazın orantıyı koruduğu en küçük ile en büyük güç arasındaki açıklık, doğrusal dinamik aralıktır (LDR).

• Neden yapılır: dedektörün hangi ışık aralığında ölçüme güvenilebileceğini ve nerede doyuma/tuzaklanmaya/kazanca girdiğini bulmak için.
• Ne öğretir / ne ölçer: linearity_alpha = kuvvet-yasası üssü α (rejim göstergesi); powerlaw_coeff = katsayı C (ölçek); linearity_r2 = log-log fitin kalitesi; ldr_db = 20·log10(P_max/P_min) = doğrusal dinamik aralık; p_min_w/p_max_w = aralığın uçları.
• Tipik değerler ve yorumu: iyi bir dedektörde 0.95 ≤ α ≤ 1.05 ve LDR onlarca–100+ dB (birkaç dekat) olur; α=0.5 gibi değerler güçlü tuzaklanma rejimini gösterir. R²<0.999 ise tüm aralık tek bir doğrusal yasaya uymuyordur (uçlarda kıvrılma).
• Sık hata / dikkat: doğrusallığı normal (lineer) eksende "gözle" değerlendirmek — mutlaka log-log bakılmalı; birkaç noktayla geniş LDR iddia etmek; en parlak noktada dedektör doyup α'yı düşürürken bunu malzeme kusuru sanmak. LDR dekat sayısıyla değil 20·log10 ile dB'ye çevrilir (1 dekat = 20 dB).
• Nerede kullanılır: ölçüm cihazı kalibrasyonu, sensör çalışma aralığı tanımı ve kazanç/tuzaklanma davranışı tespiti.

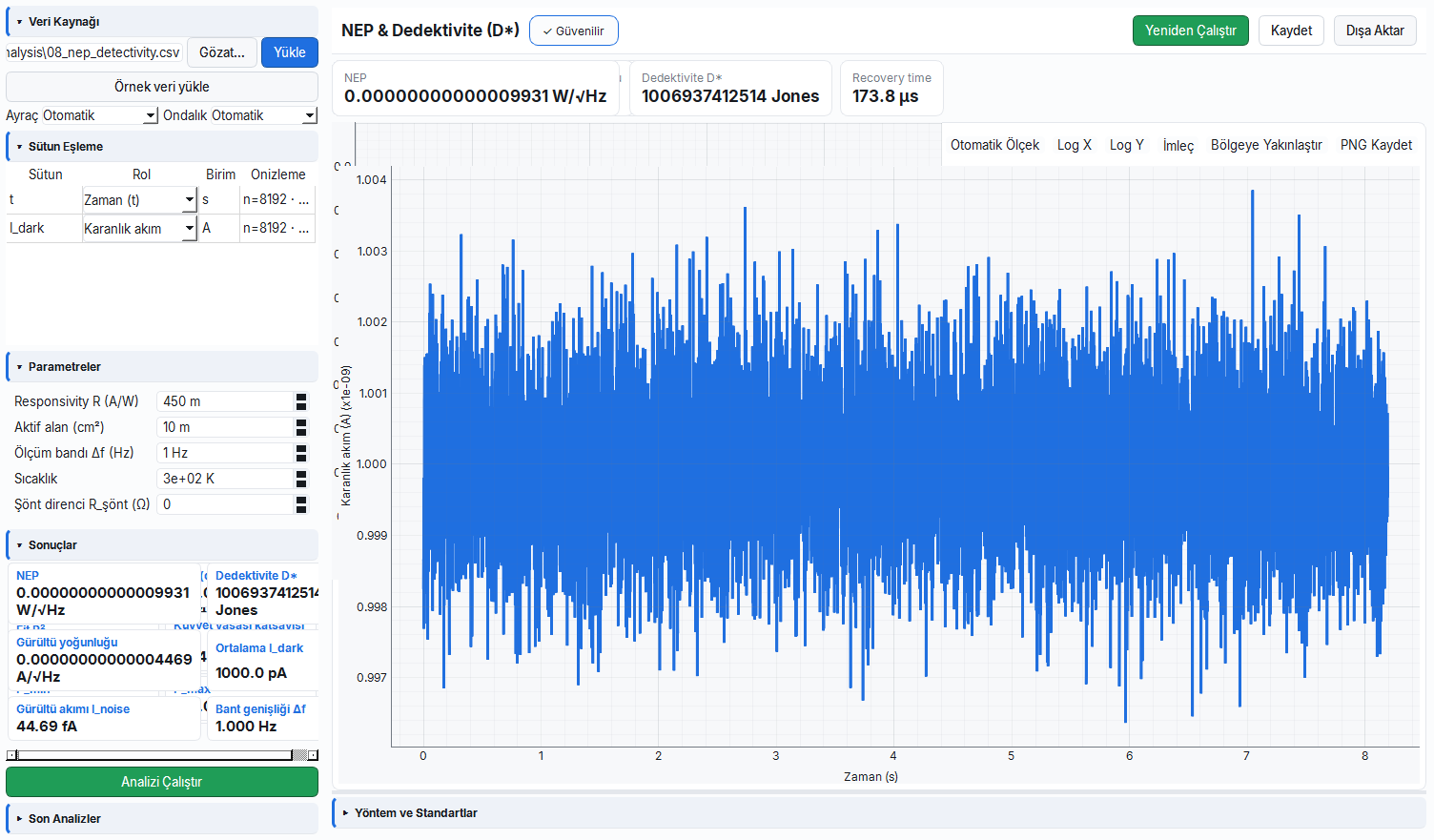

Bir dedektörün algılayabileceği "en zayıf ışık" ne kadardır? Bu modül cihazın kendi gürültüsünü ölçüp bu gürültüye eşit sinyal üreten ışık gücünü (NEP) ve boyuttan bağımsız bir kalite notunu (D*) hesaplar. Gürültülü bir ortamda duyabileceğiniz en kısık sesi belirlemek gibi — cihaz ne kadar sessizse o kadar zayıf sinyali yakalar.

Fiziksel arka plan: Bir dedektörün tabanında daima rastgele akım dalgalanması vardır (karanlık akımdan gelen shot gürültüsü √(2qIΔf) ve şönt direncinden gelen Johnson/termal gürültü √(4k_BTΔf/R)). Bir sinyali ancak bu gürültü zemininin üstüne çıkarabildiğinizde "gördünüz" demektir; gürültüye eşit akım üreten optik güç, gürültü-eşdeğer güçtür (NEP = i_noise/R). Daha büyük alan veya daha geniş bant daha çok gürültü topladığından, cihazları adil kıyaslamak için bunları normalize eden özgül detektivite D* = R·√(A·Δf)/i_noise tanımlanır — D* ne kadar büyükse cihaz o kadar hassastır.

• Neden yapılır: dedektörün hassasiyet sınırını (algılanabilir en zayıf ışık) belirlemek ve farklı boyut/bant/teknolojideki cihazları adil kıyaslamak için.
• Ne öğretir / ne ölçer: nep_w_sqrthz = bant-normalize gürültü-eşdeğer güç (küçük = hassas); nep_total_w = tüm bantta toplam NEP; detectivity_jones = alan/bant normalize D* (büyük = iyi); noise_density_a_sqrthz = akım gürültü yoğunluğu; shot_noise_a/thermal_noise_a ve noise_dominant = hangi gürültü mekanizmasının baskın olduğu.
• Tipik değerler ve yorumu: oda sıcaklığı Si/InGaAs için D* ~10¹¹–10¹³ Jones gerçekçidir; soğutmalı IR dedektörler 10¹⁰–10¹² mertebesinde olur. D*>10¹⁴ Jones (kazanç yoksa) fiziksel olarak şüphelidir ve modül uyarı verir; NEP ne kadar küçükse cihaz o kadar zayıf ışığı seçebilir.
• Sık hata / dikkat: R (duyarlılık) ZORUNLU girdidir; yanlış R, NEP ve D*'yi doğrudan ölçekler. Bant genişliği Δf ve alan A girilmezse karşılaştırma anlamsızlaşır. NEP (W/√Hz) ile NEP_total (W) karıştırılmamalı; çok küçük D* değerleri anlamlı-basamak yuvarlamasıyla korunur (ondalık yuvarlama 0 gösterirdi).
• Nerede kullanılır: düşük-ışık/kızılötesi dedektör seçimi, performans sıralaması ve gürültü kaynağı (shot vs termal) tanısı.

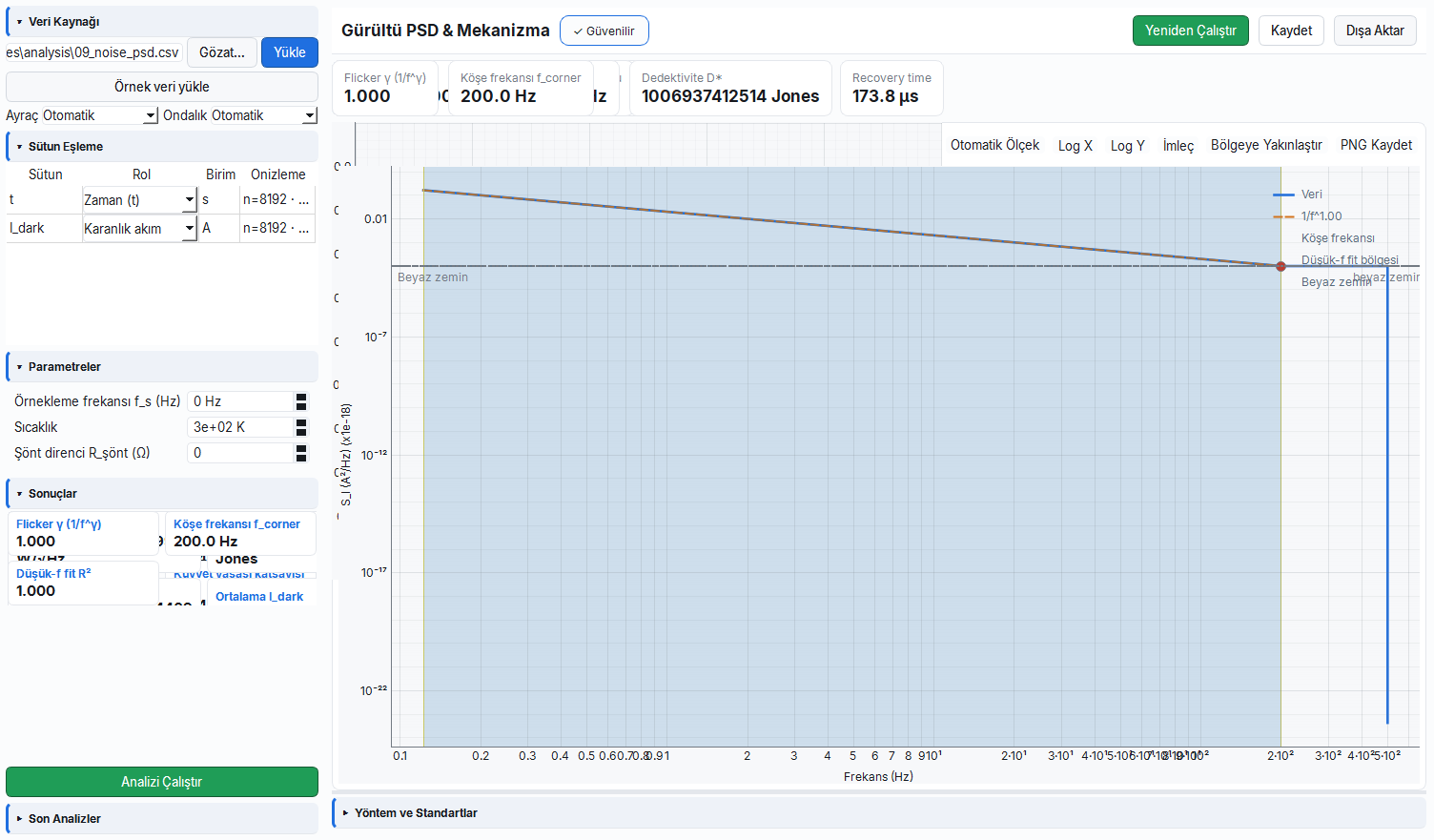

Her cihazın gürültüsü vardır, ama bu gürültü tek tip değildir; farklı frekanslarda farklı kaynaklardan gelir. Bu modül gürültüyü frekansa göre parçalara ayırıp hangi mekanizmanın baskın olduğunu (1/f flicker, shot, termal) söyler. Bir orkestradaki uğultuyu dinleyip "bu daha çok bas davuldan mı yoksa kemanlardan mı geliyor?" diye ayırmak gibi.

Fiziksel arka plan: Karanlık-akım zaman serisini frekansa dönüştürdüğünüzde (PSD), farklı gürültü mekanizmaları farklı imzalar bırakır. Shot ve termal gürültü tüm frekanslarda düz bir "beyaz" zemin verir (frekanstan bağımsız); buna karşılık tuzakların yakala-bırak dinamiğinden doğan flicker gürültüsü düşük frekansta büyük olup frekansla 1/f^γ şeklinde azalır. Bu yüzden log-log PSD grafiğinde düşük frekansta eğimli (1/f) bir bölge, yüksek frekansta düz bir zemin görürsünüz; ikisinin kesiştiği "köşe frekansı", flicker'ın beyaz zemine gömüldüğü noktadır. Köşeden yukarıda çalışmak gürültüyü en aza indirir.

• Neden yapılır: gürültünün kök nedenini (tuzak-baskın mı, temel shot/termal mi) bulup doğru iyileştirmeyi (filtreleme, çalışma frekansı seçimi, malzeme/proses) yapabilmek için.
• Ne öğretir / ne ölçer: flicker_gamma = düşük-f eğimi γ (1'e yakınsa klasik 1/f); corner_freq_hz = flicker'ın beyaz zemine indiği köşe frekansı; white_floor_a2_hz = beyaz gürültü zemini; shot_level_a2_hz/thermal_level_a2_hz = teorik shot/termal seviyeleri; low_freq_fit_r2 ve noise_dominant = fit kalitesi ve baskın mekanizma.
• Tipik değerler ve yorumu: γ≈1 saf 1/f flicker (tuzak/kusur baskın); γ≈0 beyaz (shot/termal baskın). Düşük köşe frekansı = temiz, düşük-tuzaklı malzeme; yüksek köşe = düşük frekanslarda çalışmanın zor olduğu, kusur-yoğun cihaz. Ölçülen beyaz zeminin teorik shot seviyesine yakın olması cihazın temel-sınıra ulaştığını gösterir.
• Sık hata / dikkat: örnekleme frekansı (sampling_hz) yanlışsa tüm frekans ekseni kayar; çok kısa seri düşük frekansları çözemez (köşe görünmez). PSD'yi lineer eksende okumak 1/f bölgesini gizler; γ'yı tek başına değil köşe frekansı ve fit R²'siyle birlikte yorumlayın.
• Nerede kullanılır: düşük-gürültü dedektör/devre tasarımı, malzeme/proses kalite tanısı ve çalışma bandı optimizasyonu.

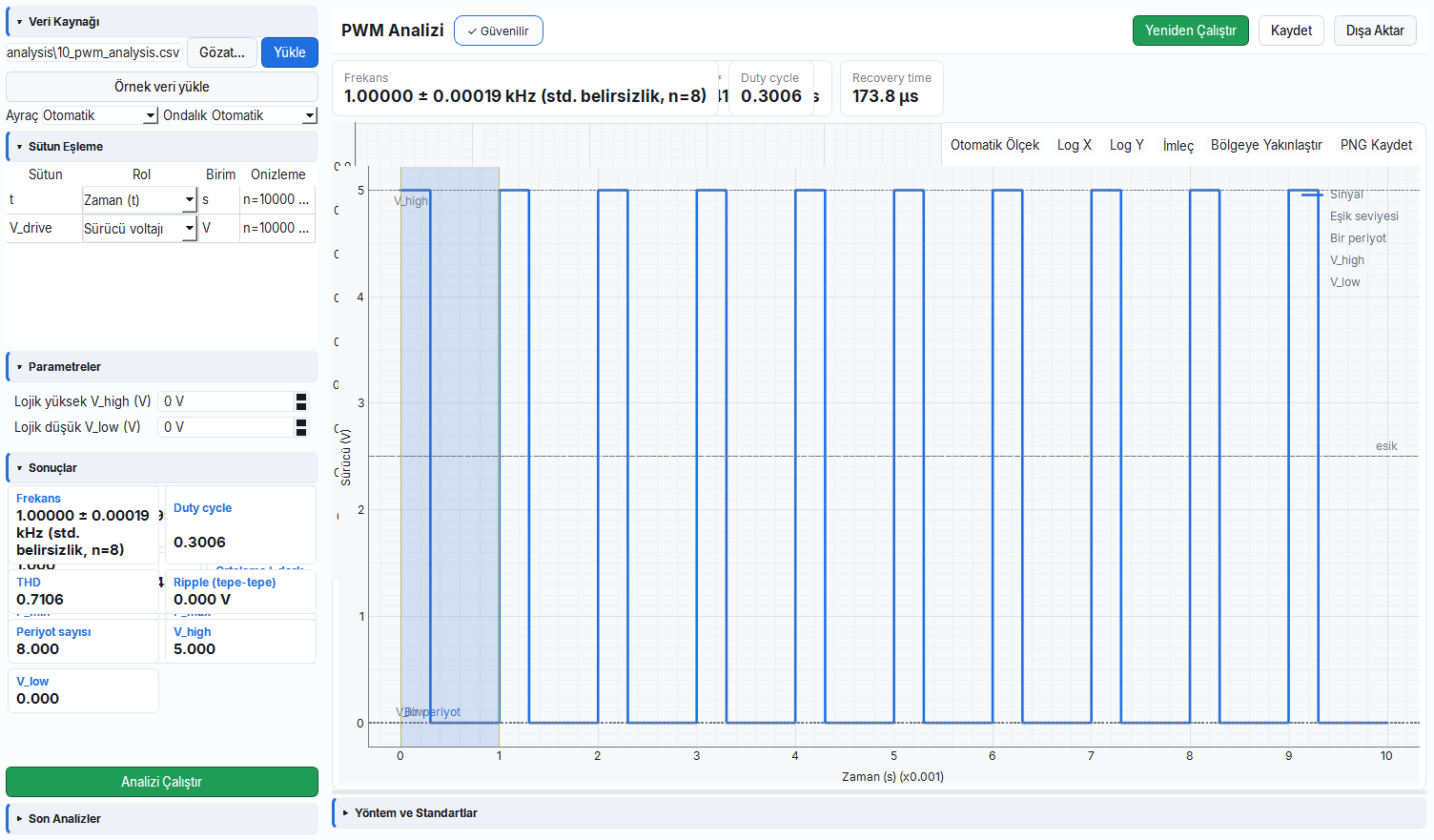

LED gibi ışık kaynakları çoğu zaman çok hızlı aç-kapa (PWM) sinyaliyle sürülür; gözün göremediği bu titreşimin frekansı, ne kadarının "açık" olduğu (görev çevrimi) ve ne kadar temiz olduğu önemlidir. Bu modül sürücü sinyalini ölçer ve dedektör yanıtı varsa aradaki gecikmeyi bulur. Bir kalbin atış hızını ve düzenini EKG ile okumak gibi.

Fiziksel arka plan: PWM'de ortalama parlaklık, sabit genlikli darbenin ne kadarının "açık" olduğuna (görev çevrimi) orantılıdır; göz bunu sürekli ışık gibi algılar ama sinyal aslında kare dalgadır. Modül yükselen kenarlar arası süreden frekansı, açık kalma oranından duty'yi, açık seviyedeki tepe-tepe oynamadan ripple'ı çıkarır; ideal bir kare dalga FFT'de bir temel frekans ve onun harmoniklerinden oluşur, bozulma arttıkça (yamuk kenar, çınlama) harmonik içeriği (THD) büyür. Dedektör yanıtı da varsa, sürücü ile yanıt arasındaki zaman kayması sistemin tepki gecikmesini/fazını verir.

• Neden yapılır: sürücü sinyalinin doğru frekans/parlaklıkta ve bozulmasız olduğunu doğrulamak ve sürücü→dedektör sistem gecikmesini ölçmek için.
• Ne öğretir / ne ölçer: frequency_hz (±frequency_std_hz kararlılık) = darbe frekansı; duty_cycle = açık kalma oranı (ortalama parlaklık); ripple_pp = açık seviyedeki tepe-tepe dalgalanma; thd = harmonik bozulma (sinyalin "temizliği"); v_high/v_low = seviyeler; yanıt varsa response_delay_s/response_phase_deg = gecikme/faz.
• Tipik değerler ve yorumu: kırpışmasız görünür aydınlatma için frekans ≳ birkaç yüz Hz–kHz tercih edilir; duty istenen parlaklığa eşlenir (ör. %30 = sönük); düşük ripple ve düşük THD temiz bir sürücü demektir. frequency_std büyükse sürücü kararsızdır (jitter).
• Sık hata / dikkat: eşik (v_high/v_low) gürültülü sinyalde yanlış otomatik bulunursa duty/frekans kayar; örnekleme darbe genişliğine göre çok seyrekse duty ve THD güvenilmez olur. Yanıt gecikmesini ölçerken sürücü ve yanıtın aynı zaman ekseninde olması gerekir.
• Nerede kullanılır: LED sürücü doğrulama, optik sistem zamanlaması ve kontrol elektroniği kalite kontrolü.

Bir güneş hücresinin ürettiği gücün gerilime göre nasıl değiştiğini alıp "en çok gücü hangi noktada verir ve verimi yüzde kaçtır?" sorusunu hızlıca yanıtlar. Bir bisikletin en verimli vites/pedal hızını bulmak gibi — belirli bir nokta en yüksek gücü verir.

Fiziksel arka plan: Güneş hücresi, ışıkla beslenen bir akım kaynağına paralel bir diyottur; gerilim artarken diyot iletime geçip ürettiği akımın bir kısmını içeride yutar. Güç P = V·I olduğundan, V=0'da (I=I_sc) güç sıfır, I=0'da (V=V_oc) yine sıfırdır; arada bir yerde bir tepe oluşur — işte maksimum güç noktası (MPP). Bu yüzden P-V eğrisi tek tepeli bir dağdır ve hücreyi her zaman bu tepede çalıştırmak istersiniz. Dolum faktörü, bu gerçek tepenin ideal "dikdörtgen" güce (V_oc·I_sc) ne kadar yaklaştığını söyler; J-V eğrisinin köşesi ne kadar keskinse FF o kadar yüksektir.

• Neden yapılır: hücrenin maksimum güç noktasını ve genel kalitesini ayrıntılı motora girmeden hızlı bir bakışta görmek için.
• Ne öğretir / ne ölçer: p_max_w, v_mpp_v, i_mpp_a = MPP'deki güç ve onu veren gerilim/akım; v_oc_v/i_sc_a = açık-devre gerilimi ve kısa-devre akımı; fill_factor = P_max/(V_oc·I_sc) = eğrinin dikdörtgenliği; pce_pct = P_max/(P_in·A)·100 = güç dönüşüm verimi.
• Tipik değerler ve yorumu: sağlıklı hücrede FF 0.7–0.85 (yüksek = düşük Rs, yüksek Rsh); FF<0.5 yüksek seri direnç veya düşük şönt direnci işaretidir. V_mpp daima V_oc'nin altındadır; FF>1 fiziksel olarak imkânsızdır ve V_oc/I_sc'nin yanlış olduğunu gösterir (modül uyarı verir).
• Sık hata / dikkat: bu "hızlı" çekirdektir — Rs/Rsh, STC rozeti ve ince-grid MPP için ayrıntılı pv_metrics kullanın. İşaret konvansiyonu yanlışsa güç tepesi negatif kadranda kalıp P_max bulunamaz; PCE için gelen güç p_in_w ve alan girilmezse verim hesaplanmaz.
• Nerede kullanılır: güneş hücresi hızlı tarama, üretim hattı eleme ve eğitim/laboratuvar gösterimi.

Bir güneş hücresine gerilim uygulayıp akımını ölçerek (J-V taraması) çıkarılan bütün standart performans karnesini hesaplar. Bir öğrencinin tek bir sınavdan tüm ders notlarını çıkarmak gibi — tek tarama, hücrenin tam performans tablosunu verir.

Fiziksel arka plan: Aydınlatılmış J-V eğrisi, karanlık diyot eğrisinin foto-akım kadar aşağı kaydırılmış halidir; bu yüzden dördüncü kadranda (pozitif V, negatif I — yani güç üreten bölge) karakteristik "diz" şeklini alır. Dizin keskinliği iki parazit dirence bağlıdır: seri direnç Rs (kontak/şerit kayıpları) eğrinin V_oc yakınındaki eğimini yatırır, şönt direnci Rsh (sızıntı/kısa-yollar) V=0 yakınındaki eğimi dikleştiremez. Modül bu bölgesel eğimlerden Rs ve Rsh'yi okur; alanla normalize edilen J_sc ve gelen güçle hesaplanan PCE ile sonuç STC (1000 W/m², 25 °C) altında karşılaştırılabilir hale gelir.

• Neden yapılır: bir hücrenin verimini ve kalitesini standartlara (IEC) uygun, alanla normalize edilmiş ve karşılaştırılabilir biçimde belgelemek için.
• Ne öğretir / ne ölçer: v_oc_v = ışık üretiminin diyot kaybına eşitlendiği gerilim; j_sc_ma_cm2 = alana bölünmüş kısa-devre akım yoğunluğu; fill_factor = dizin dikdörtgenliği; pce_pct = verim; r_s_ohm = V_oc üstü eğimden seri direnç (düşük iyi); r_sh_ohm = V=0 yakını eğimden şönt direnci (yüksek iyi); metrics_resolved = güvenilirlik bayrağı.
• Tipik değerler ve yorumu: iyi laboratuvar Si hücresinde V_oc ~0.6–0.7 V, J_sc ~30–40 mA/cm², FF 0.75–0.83, PCE ~%15–%22; Rsh yüksek (kΩ–MΩ·cm²) ve Rs düşük (<birkaç Ω·cm²) olmalı. Düşük FF + düşük Rsh = sızıntı; düşük FF + yüksek Rs = kontak/iletim kaybı.
• Sık hata / dikkat: irradiance/temperature/active_area girilmezse rozet non_stc olur ve PCE karşılaştırılamaz; işaret konvansiyonu yanlışsa V_oc/I_sc ters bulunur (modül otomatik tespit etse de kontrol edin). 1000 W/m² altında PCE[%] = J_sc·V_oc·FF eşitliği tutarlılığı doğrulamanın hızlı yoludur.
• Nerede kullanılır: güneş hücresi araştırması, sertifikasyon öncesi ölçüm ve üretim kalite kontrolü.

Aynı güneş hücresini ileri ve geri yönde tararsanız iki eğri çoğu zaman birebir çakışmaz; aralarındaki fark "histerezis"tir ve çoğu kez kararsızlığın işaretidir. Bu modül bu farkı sayısal bir indekse çevirir. Bir yokuşu çıkarken ve inerken farklı yorulmanız gibi — yön değişince davranış değişiyorsa bir şeyler oynuyordur.

Fiziksel arka plan: Histerezis, cihazda taramaya yetişemeyen yavaş bir iç sürecin (özellikle perovskitlerde iyon göçü, ayrıca tuzak doldurma/boşaltma ve arayüz kapasitansı) varlığından doğar. Tarama yönüne göre bu yavaş yükler eğriyi farklı yerde "yakaladığı" için ileri ve geri J-V eğrileri ayrışır ve aralarında bir alan kalır; genelde geri (V_oc→0) tarama daha iyi (yüksek) PCE verir. Histerezis indeksi bu ayrışmayı ölçer: PCE tabanlı indeks iki verim arasındaki göreli farkı, alan tabanlı indeks ise iki eğri arasındaki bütün alanı niceler.

• Neden yapılır: ölçülen verimin "gerçek/kararlı" mı yoksa tarama yönüne ve hızına bağlı yanıltıcı mı olduğunu ve cihazın kararlılığını anlamak için.
• Ne öğretir / ne ölçer: pce_fwd_pct/pce_rev_pct = ileri ve geri tarama verimleri; hysteresis_index = PCE tabanlı indeks (PCE_rev−PCE_fwd)/PCE_rev; hysteresis_index_area = iki eğri arasındaki normalize alan.
• Tipik değerler ve yorumu: kararlı Si/inorganik hücrelerde HI ≈ %0–birkaç %; perovskitlerde onlarca % olabilir. Pozitif ve küçük HI tolere edilebilir; büyük HI rapor edilen verimin tek-yön taramayla şişirilebileceği uyarısıdır. İdeali, sabitlenmiş güç çıkışıyla (MPP tracking) çapraz doğrulamaktır.
• Sık hata / dikkat: tek-yön tarama yükleyip histerezisi "yok" sanmak (modül çift-yönlü tek dosya bekler); dönüş noktasının yanlış tespiti segment ayrımını bozar; tarama hızı raporlanmadan HI'yı mutlak gerçek saymak — histerezis hıza bağlıdır, bu yüzden hızı sabitlemeden cihazlar kıyaslanmamalı.
• Nerede kullanılır: perovskit/yeni nesil hücre araştırması, kararlılık değerlendirmesi ve ölçüm protokolü doğrulama.

Hücreyi karanlıkta (ışıksız) ölçüp bir diyot gibi davranışını inceleyerek "içinde ne tür kayıplar var?" sorusunu yanıtlar. İdealite faktörü n, hücredeki rekombinasyon mekanizmasının bir parmak izidir. Motoru çalıştırmadan boşta dinleyip arızayı teşhis etmek gibi.

Fiziksel arka plan: Karanlıkta hücre saf bir diyottur ve ileri akımı gerilimle üstel artar: I = I0·[exp(qV/nkT)−1]. ln(I)'yi V'ye karşı çizdiğinizde bu üstel bölge bir doğruya dönüşür; doğrunun eğimi q/(nkT) idealite faktörünü, kesim noktası doyma akımı I0'ı verir. Bu yüzden semilog J-V'de orta gerilim bölgesi düz olmalıdır; çok düşük gerilimde şönt sızıntısı (Rsh) bu doğruyu aşağıdan büker, çok yüksek gerilimde seri direnç (Rs) eğriyi düzleştirir. Modül fiti tam da bu temiz orta pencerede yapar.

• Neden yapılır: hücrenin temel diyot kalitesini ve baskın rekombinasyon/kayıp mekanizmasını ışık etkisinden bağımsız görmek için.
• Ne öğretir / ne ölçer: ideality_factor = n, iletim/rekombinasyon parmak izi; saturation_current_a = I0, diyotun ne kadar "sızdırdığı"; r_s_ohm = yüksek-V'de seri direnç; r_sh_ohm = düşük-V'de şönt direnci; fit_r2 = semilog doğru fitinin kalitesi.
• Tipik değerler ve yorumu: n≈1 difüzyon (bant-bant) baskın, ideal; n≈2 tüketim-bölgesi (SRH/tuzak) rekombinasyonu baskın; 1<n<2 karışık. n>2 ciddi kusur/arayüz sorunu veya kötü fiti gösterir. Düşük I0 = iyi diyot. Modül n∉[0.8,10] veya R²<0.98 olunca uyarır.
• Sık hata / dikkat: fit penceresini (v_fit_min/v_fit_max) Rsh-bükümlü veya Rs-düzleşmiş bölgeye taşırsak n yapay olarak büyür; sıcaklığı yanlış girmek eğim→n çevrimini bozar (kT/q ölçeği). n'i tek başına değil R² ile birlikte okuyun. Bu modül fizik tutarlılığı için DiodeAnalysisEngine'i kullanır, böylece Diode/Schottky modülleriyle metrik kayması olmaz.
• Nerede kullanılır: hücre kalite tanısı, üretim sürecinde kayıp kaynağı tespiti ve malzeme karşılaştırması.

Bir güneş hücresini, beş temel elektriksel parçadan (akım kaynağı, diyot, iki direnç) oluşan basit bir devreyle temsil eder ve tüm I-V eğrisini bu modele aynı anda oturtarak parçaların değerlerini tek seferde bulur. Karmaşık bir cihazın iç şemasını dışarıdan ölçümlerle yeniden çizmek gibi.

Fiziksel arka plan: Tek-diyot model, hücreyi şöyle tarif eder: ışık bir akım kaynağı Iph üretir, bunun bir kısmını paralel diyot (I0, n) yutar, şönt direnci Rsh sızdırır ve seri direnç Rs çıkışı düşürür. Bu beş parça aynı J-V eğrisinin farklı bölgelerini şekillendirir (Iph yüksekliği, diyot dizi, Rsh düşük-V eğimi, Rs V_oc eğimi). Tek tek bölgesel eğim almak yerine modül, Lambert-W kapalı çözümüyle tüm eğriyi tek bir denkleme nonlineer fitler; böylece parametreler birbirinin etkisini doğru hesaba katar ve fit kovaryansından her birinin 1σ belirsizliği çıkar.

• Neden yapılır: hücrenin davranışını parça parça (bölgesel eğim) değil bütüncül ve daha doğru bir modelle açıklamak ve her parametrenin belirsizliğini bilmek için.
• Ne öğretir / ne ölçer: iph_a = foto-akım kaynağı; saturation_current_a (j0_a_cm2) ve ideality_factor = diyot kalitesi; r_s_ohm/r_sh_ohm (alan-normalize *_cm2) = parazit dirençler; çift-diyot modunda i02_a/n2 = ikinci rekombinasyon yolu; her parametre için *_sigma_* = 1σ belirsizlik; fit_r2/rmse_a/nrmse_pct/reduced_chi2 = fit kalitesi.
• Tipik değerler ve yorumu: başarılı bir fitte R²≈1 ve nRMSE küçük olur; belirsizlikler (σ) değerin yanında küçükse parametre güvenilir, büyükse o parametre eğriyle iyi kısıtlanmamış demektir (ör. çok yüksek Rsh'de Rsh σ'sı büyük çıkar — normaldir). Slope/ln(I) yöntemlerine göre çok daha doğrudur.
• Sık hata / dikkat: başlangıç tahmini kötü ya da veri gürültülüyse fit yerel minimuma takılabilir; bu durumda robust (global arama) seçeneğini açın. Tek eğriden çift-diyot zorlamak parametreleri aşırı-belirsiz yapar; circuit_resolved bayrağını ve σ değerlerini birlikte okuyun. İşaret konvansiyonu yanlışsa Iph işareti ters çıkar.
• Nerede kullanılır: ileri düzey hücre modelleme, simülasyon (SPICE) parametresi çıkarımı ve kayıp analizi.

Tek bir J-V dosyasından yapılabilecek hemen her analizi tek pakette toplar: temel performans, histerezis, tarama-hızına bağlı dinamik etkiler, diyot parametreleri ve şekil bozukluğu (kink/S-eğrisi) tanıları. Bir aracın tam ekspertiz raporu gibi — tek seferde her açıdan kontrol.

Fiziksel arka plan: Bir J-V eğrisi yalnızca verim değil, tarama sırasında biriken yükü ve cihazın iç dinamiğini de taşır. Zaman ekseni varsa, gerilim-zaman eğiminden tarama hızı, akım-zaman integralinden taranan yük ve görünür kapasitans çıkar; bu dinamik metrikler histerezisin kaynağını (kapasitif/iyonik) ele verir. Ayrıca eğrinin "diz"inin altında bir basamak (kink) veya MPP'den önce ters bükülme (S-şekli) varsa, bu genellikle bir arayüzde yük çıkarımının engellendiğini (enerji bariyeri, dengesiz taşıma) gösterir. Modül, canlı PV ölçümüyle aynı jv_engine çekirdeğini çağırdığı için rapor ile gerçek-zamanlı ölçüm bire bir tutarlıdır.

• Neden yapılır: bir hücreyi tek geçişte kapsamlı biçimde belgelemek ve canlı ölçümle birebir aynı motoru kullanarak tutarlılık sağlamak için.
• Ne öğretir / ne ölçer: temel: v_oc_v, j_sc_ma_cm2, p_max_mw_cm2, fill_factor, pce_pct, pencere-fitli r_s_a_ohm_cm2/r_sh_a_ohm_cm2; histerezis paketi hi_pce/hi_area_jscvoc/delta_voc_v; dinamik sweep_rate_v_s/charge_density_c_cm2/apparent_cap_mean_f_cm2; diyot ideality_factor/j0_a_cm2; tanılar rr_at_1v (doğrultma oranı), j_leak_1v_ma_cm2 (kaçak), kink_score, s_shape_index.
• Tipik değerler ve yorumu: sağlıklı hücrede kink_score ve s_shape_index ≈0, yüksek doğrultma oranı ve düşük kaçak beklenir; büyük s_shape_index/kink yük-çıkarım bariyeri (kötü kontak/taşıma katmanı) işaretidir. Dinamik metrikler düşük tarama hızında küçülmeli; büyük görünür kapasitans + yüksek HI = iyonik/kapasitif kaynak.
• Sık hata / dikkat: karanlık eğriyi aydınlık rapora beslemek metrikleri "Unreliable" yapar — is_dark bayrağını doğru ayarlayın (örnek veri seti tam bu hatanın düzeltilmiş halidir). Dinamik metrikler için zaman ekseni (t) veya sweep_rate_v_s gerekir; yoksa yük/enerji/kapasitans hesaplanmaz.
• Nerede kullanılır: ayrıntılı araştırma raporu, problem teşhisi (S-şekli, kink, kaçak) ve tam karakterizasyon.

Bir hücrenin performansını zaman içinde takip edip "ne kadar dayanır?" sorusunu yanıtlar; başlangıç değerinin belirli bir yüzdesine düşene kadar geçen süreyi (T80/T90) bulur. Bir telefon bataryasının zamanla kapasitesini yitirmesi gibi — ne zaman %80'e iner sorusunun cevabı.

Fiziksel arka plan: Güneş hücreleri zamanla bozunur (degradasyon): nem/oksijen girişi, ışık-kaynaklı kusur oluşumu, iyon göçü veya kontak korozyonu performansı yavaşça düşürür. Bu düşüş çoğu kez üstel bir sönüme yakındır; başlangıç değerinin %80'ine (T80) ve %90'ına (T90) inme süreleri standart ömür ölçütleridir. Ölçüm penceresi cihaz bu eşiklere inmeden biterse, modül son %30'un eğimini kullanıp (negatifse) ekstrapolasyonla eşiği kestirir — bu yüzden grafikte gözlemlenen kuyruğun eğimi tahmin edilen ömrü belirler.

• Neden yapılır: cihazın gerçek kullanım ömrünü kestirmek ve farklı malzeme/kapsülleme/kaplamaların dayanıklılığını adil kıyaslamak için.
• Ne öğretir / ne ölçer: initial_value = ilk n_initial noktanın ortalaması (referans y0); t80/t90 = y0'ın %80/%90'ına inme süreleri; retention_pct = son değerin y0'a oranı (kalan performans); final_value = son ölçülen değer; t80_extrapolated bayrağı eşiğin ölçülmediğini, tahmin edildiğini belirtir.
• Tipik değerler ve yorumu: ticari Si modüllerde T80 on yıllar (yılda ~%0.5–1 kayıp); olgunlaşmamış perovskit/organik cihazlarda saatler–yüzlerce saat olabilir. Yüksek retention = kararlı cihaz; t80_extrapolated=True ise sayı ölçülmedi, tahmin edildi — kısa testten uzun ömür çıkarımına temkinli yaklaşın.
• Sık hata / dikkat: ekstrapole edilmiş T80'i ölçülmüş gibi kesin sunmak; n_initial gürültülü ilk noktalara denk gelirse y0 ve dolayısıyla tüm eşikler kayar; üstel olmayan (basamaklı/ani) bozunumda kapalı-form τ varsayımı yanıltır. Zaman birimine dikkat (s/h).
• Nerede kullanılır: kararlılık testleri (ISOS protokolleri), ürün ömrü/garanti kestirimi ve hızlandırılmış yaşlandırma çalışmaları.

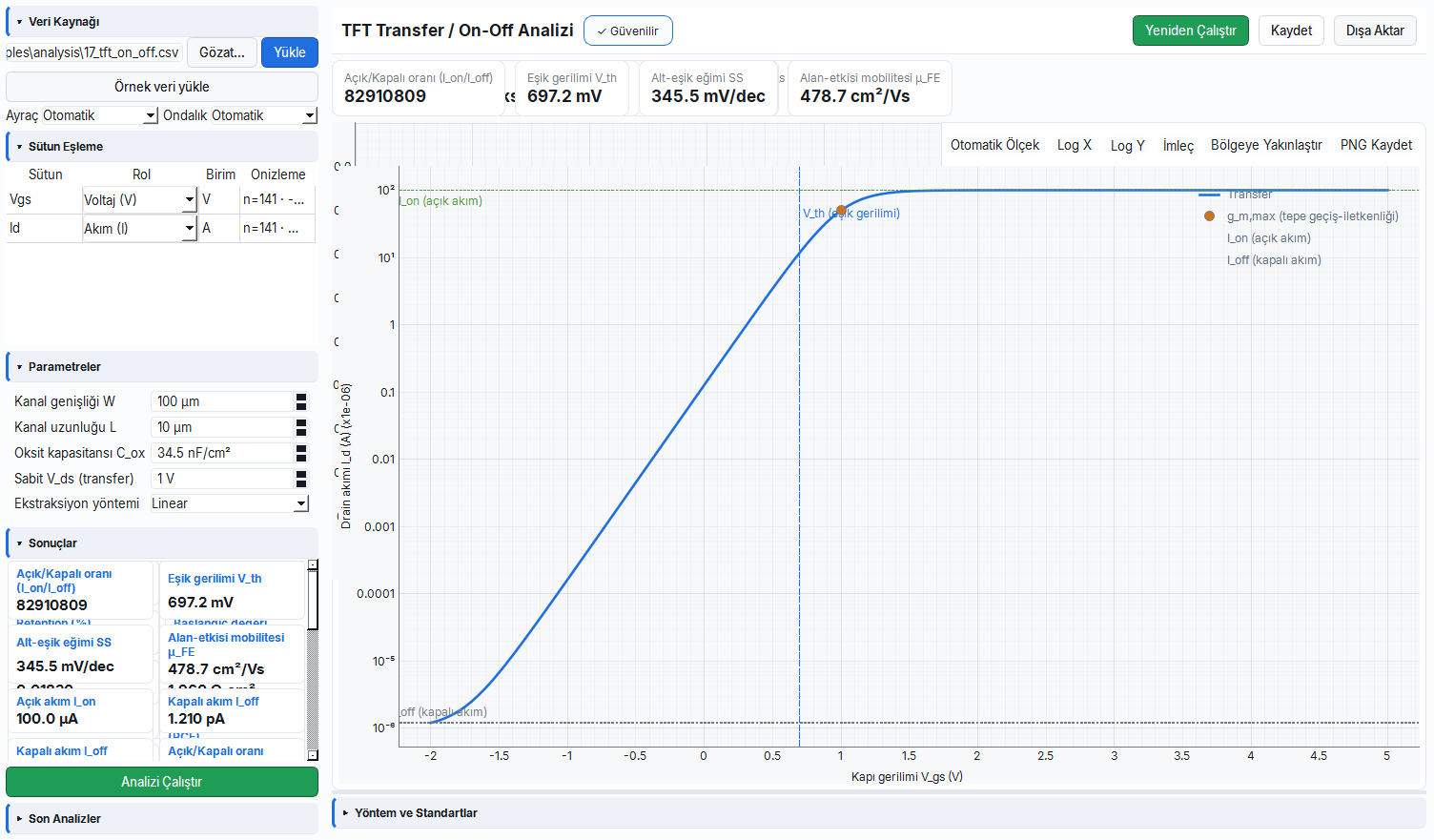

Bir ince-film transistörün kapı gerilimini değiştirip "ne kadar iyi bir anahtar?" sorusunu yanıtlar: ne zaman açılır, açık/kapalı akım farkı ne kadar büyük, ne kadar keskin açılır. Bir musluğun ne kadar açtığınızda akmaya başladığını ve tam açık ile tam kapalı arasındaki farkı ölçmek gibi.

Fiziksel arka plan: Kapı gerilimi Vgs, yalıtkan oksit üzerinden kanaldaki yük yoğunluğunu kontrol eder. Eşik gerilimi Vth'nin altında kanal henüz oluşmadığından akım yalnızca termal yayınımla akar ve Vgs ile üstel artar — bu yüzden semilog transfer eğrisinin alt-eşik bölgesi düz bir doğrudur ve eğimi (SS) anahtarlamanın keskinliğini verir. Vth üstünde kanal dolar, akım artık doğrusal/karesel büyür; eğrinin "açık" platosuna oturmasının nedeni budur. Alt-eşik eğimi ne kadar dik (SS küçük) ise tuzaklar o kadar az; çift-yön tarandığında eğrinin kayması (ΔVth) tuzak doldurma/boşaltma histerezisini gösterir.

• Neden yapılır: transistörün anahtarlama kalitesini ve kanal/arayüz malzemesinin elektronik özelliklerini sayısallaştırmak için.
• Ne öğretir / ne ölçer: on_off_ratio = açık/kapalı akım oranı (kontrast); vth_v = kanalın açıldığı eşik (max-gm tanjant ekstrapolasyonu); ss_mv_dec = akımı 10× değiştirmek için gereken Vgs (anahtarlama keskinliği/tuzak göstergesi); mu_fe_cm2_vs = alan-etkisi mobilitesi (taşıyıcıların ne kadar kolay aktığı); dit_cm2_ev = arayüz tuzak yoğunluğu (SS'den); vth_y_v/mu0_y_cm2_vs = Rs'ten arınmış Y-fonksiyonu çıkarımı; delta_vth_v/hysteresis_window_v = çift-yön histerezisi.
• Tipik değerler ve yorumu: iyi bir TFT için on/off ≳10⁶–10⁸; SS ~60–100 mV/dec mükemmele yakın (60 mV/dec oda sıcaklığı teorik sınırı), >300 mV/dec yoğun arayüz tuzağı; mobilite teknolojiye göre değişir (a-Si ~1, metal-oksit/IGZO ~10, poli-Si onlarca cm²/V·s). Küçük ΔVth = kararlı arayüz.
• Sık hata / dikkat: on/off ve SS'yi lineer eksende okumaya çalışmak (mutlaka semilog); W/L/C_ox girilmezse mobilite ve Dit hesaplanmaz (ama Vth/SS/on-off yine çıkar); Ioff'u gürültü/sızıntı tabanından okuyup on/off'u abartmak (ioff_robust_a kullanın); histerezisi tek-yön tarayıp kaçırmak.
• Nerede kullanılır: ekran/sensör transistör karakterizasyonu, yeni yarı iletken/dielektrik malzeme değerlendirmesi ve proses kalite kontrolü.

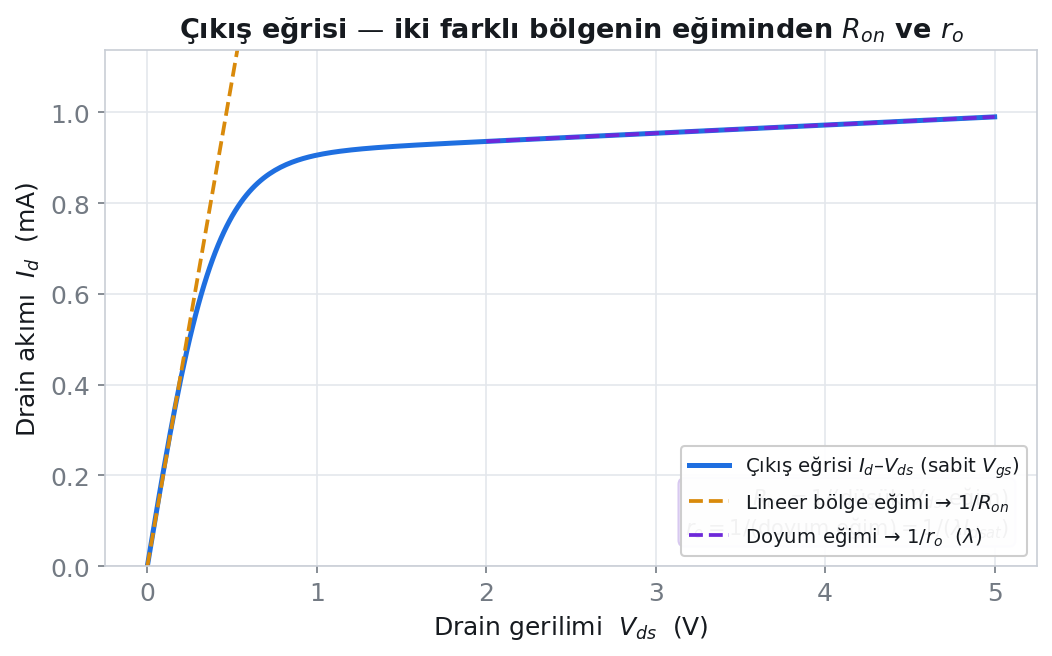

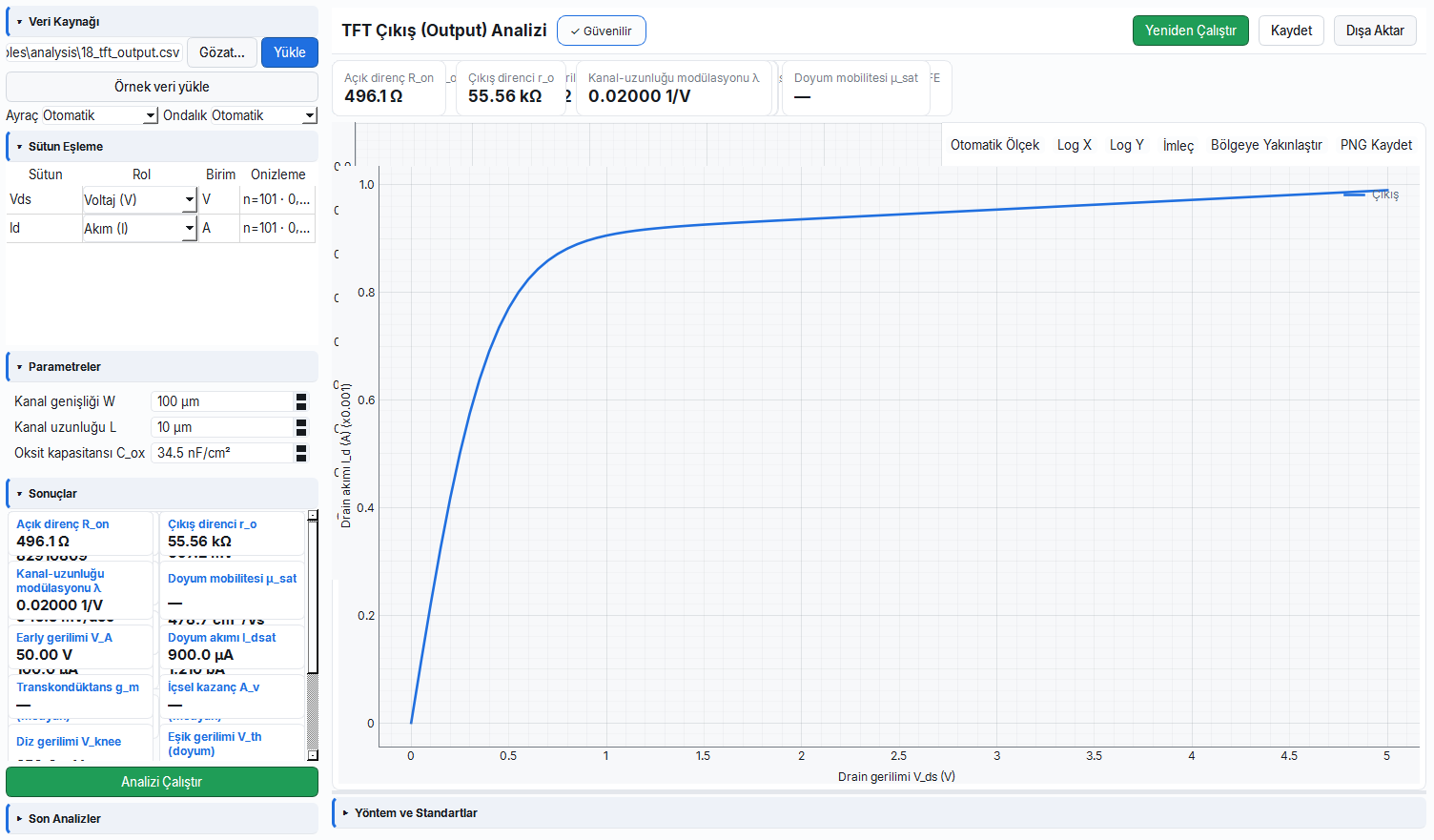

Transistör açıkken, dren gerilimini artırdıkça ne kadar akım sürebildiğini ve akımın nerede "doyuma" ulaşıp sabitlendiğini inceler. Bir su pompasının basınç arttıkça ne kadar debi verebildiğini ve nerede tavana vurduğunu ölçmek gibi.

Fiziksel arka plan: Düşük Vds'de kanal her yerde iletkendir ve akım Vds ile doğrusal artar (lineer/triyot bölgesi, eğim ≈ 1/Ron). Vds büyüdükçe kanal dren ucunda "kıstırılır" (pinch-off); bu noktadan sonra fazladan Vds esas olarak kıstırılmış bölgeye düşer ve akım neredeyse sabitlenir — doyum bölgesi. Eğrinin yatık platosunun nedeni budur. Plato tam yatay değildir: kanal-uzunluğu modülasyonu (λ) yüzünden hafif yükselir; bu eğim çıkış direnci r_o = 1/(I_dsat·λ) ve Early gerilimi V_A = 1/λ olarak okunur. Birden çok Vgs için bu eğri ailesi, doyum mobilitesini de verir.

• Neden yapılır: transistörün sürebileceği akımı, çıkış direncini ve yükselteç olarak kazanç potansiyelini (intrinsik kazanç) anlamak için.
• Ne öğretir / ne ölçer: ron_ohm = lineer bölge açık direnci (düşük-Vds eğimi); idsat_a = doyum akımı; lambda_per_v = kanal-uzunluğu modülasyonu; output_resistance_ohm = doyumda çıkış direnci r_o; va_v = Early gerilimi (1/λ); av = intrinsik kazanç g_m·r_o; knee_v = lineer→doyum diz gerilimi; çoklu Vgs varsa mu_sat_cm2_vs = doyum mobilitesi; n_curves/vgs_used_v = ailedeki eğri sayısı.
• Tipik değerler ve yorumu: düşük Ron = iyi sürme yeteneği; yüksek r_o / yüksek V_A (büyük 1/λ) = yatay plato, iyi akım kaynağı ve yüksek kazanç; düşük V_A (dik plato) = kısa-kanal etkisi. Diz gerilimi yaklaşık Vgs−Vth civarındadır.
• Sık hata / dikkat: tek eğriyle (tek Vgs) doyum mobilitesi çıkarılamaz (µ_sat = N/A); λ'yı plato yerine lineer bölgeden fitlemek r_o'yu bozar; Ron'u doyum bölgesinden okumak. r_o, λ ve V_A aynı fiziğin farklı ifadeleridir, tutarlı olmalıdır.
• Nerede kullanılır: devre tasarımı için transistör modelleme, sürücü/yükselteç kademesi boyutlandırma ve performans doğrulama.

Aynı şeyi defalarca ölçtüğünüzde sonuçlar birbirinin tıpatıp aynısı çıkmaz; bu modül o tekrarlardan ortalama, yayılım ve "ortalamaya ne kadar güvenebilirim?" sorusunun bilimsel cevabını (belirsizlik) hesaplar. Aynı oku hedefe defalarca atıp atışların ne kadar dağıldığına bakmak gibi — dağılım darsa güveniniz yüksektir. Bu saf bir istatistik modülüdür; cihaza özgü bir fiziği yoktur.

• Neden yapılır: bir ölçümün tekrarlanabilirliğini sayıya dökmek ve sonucu standart belirsizlikle (GUM) raporlamak için.
• Ne öğretir / ne ölçer: mean/median = merkezî eğilim; std_sample = yayılım; u_mean = s/√N = ortalamanın standart belirsizliği; expanded_u_mean = k·u = genişletilmiş belirsizlik; rel_std_pct = bağıl saçılma.
• Sık hata / dikkat: az tekrarla (2 ≤ N < 10) belirsizlik zayıftır; tek ölçümle (N=1) belirsizlik tanımsızdır (rozet güvenilmez). Standart sapma (yayılım) ile ortalamanın belirsizliğini (√N kadar küçük) karıştırmayın.
• Nerede kullanılır: ölçüm belirsizliği bütçesi, kalibrasyon raporu, kalite kontrol istatistiği.

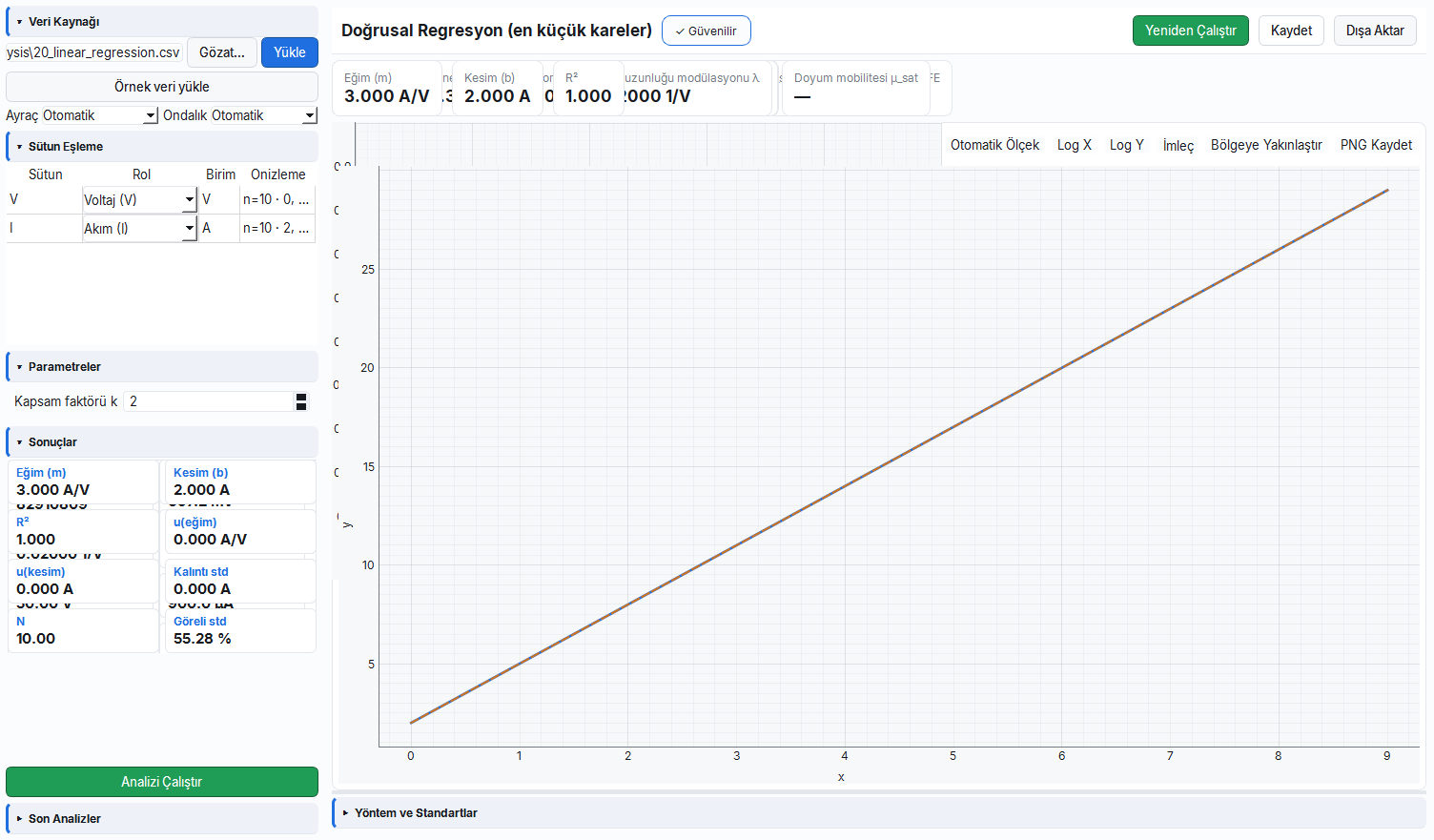

İki büyüklük arasında düz bir orantı varsa (örn. ışık arttıkça akım artıyorsa), bu modül noktalardan geçen "en iyi doğruyu" çizer ve eğim/kesim ile bunların güvenilirliğini verir. Dağınık noktaların ortasından bir cetvelle en uygun çizgiyi geçirmek gibi — ama gözle değil, matematikle. Bu saf bir istatistik (OLS) modülüdür; cihaza özgü bir fiziği yoktur.

• Neden yapılır: iki değişken arasındaki ilişkiyi sayısallaştırmak, kalibrasyon doğrusu çıkarmak veya bir eğimden fiziksel büyüklük türetmek için.
• Ne öğretir / ne ölçer: slope/intercept = doğrunun eğimi ve kesimi (her biri Type-A u_* ve genişletilmiş belirsizlikle); r_squared = uyum kalitesi; residual_std = artıkların saçılması.
• Sık hata / dikkat: az nokta (N < 8) ile belirsizlikler geniştir; yüksek R²'yi "doğrusallık kanıtı" sanmak (eğri veride de R² yüksek çıkabilir — artıklara bakın); mükemmel fitte (R²=1) belirsizlik 0 çıkar, bu sentetik verinin işaretidir.
• Nerede kullanılır: sensör kalibrasyonu, trend analizi, deneysel yasa doğrulama.

Bir direnç-anahtarlamalı bellek (memristör) hücresi kaç kez "yaz-sil" döngüsüne dayanabilir? Bu modül her döngüdeki yüksek ve düşük direnç durumlarını izleyip ikisinin arasındaki "pencerenin" ne zaman kapanmaya başladığını (arıza) bulur. Bir ışık anahtarını binlerce kez açıp kapatıp ne zaman takılmaya başladığını saymak gibi.

Fiziksel arka plan: RRAM hücresi, içinde iletken bir filamentin oluşması (SET → düşük direnç, LRS) veya kopması (RESET → yüksek direnç, HRS) ile "1" ve "0" saklar. Veriyi okuyabilmek için iki durumun dirençleri açıkça farklı olmalı; bu fark "bellek penceresi" oranı R_HRS/R_LRS'tir. Döngüler tekrar ettikçe filament malzemesi yorulur (iyon tükenmesi, ısıl hasar): LRS yükselir veya HRS düşer, pencere daralır. Pencere belirli bir eşiğin altına indiğinde iki durum güvenle ayırt edilemez — işte dayanıklılık arızası. Bu yüzden döngü-direnç grafiği yarılog çizilir ve iki serinin birbirine yaklaştığı an aranır.

• Neden yapılır: bellek hücresinin ömrünü (kaç döngü) ve durumları güvenilir biçimde ayırt edebilme yeteneğini değerlendirmek için.
• Ne öğretir / ne ölçer: window_ratio_initial/window_ratio_final/window_ratio_min = pencere oranı R_HRS/R_LRS'in başı, sonu ve en kötüsü; first_failure_cycle = pencerenin eşiğin altına ilk indiği döngü (yoksa arıza yok); r_lrs_final_ohm/r_hrs_final_ohm = son durum dirençleri; n_cycles_analyzed = analiz edilen döngü sayısı; endurance_pass = arıza yok VE en kötü pencere ≥ eşik kararı.
• Tipik değerler ve yorumu: sağlam bir hücrede pencere oranı ≳10 (genelde 10–100+) ve döngüler boyunca kararlı kalır; failure_window_ratio (varsayılan 5) altına düşen ilk döngü ömrün sonudur. Çok yüksek ve dar-dağılımlı pencere iyi; döngüyle düşen veya çok saçılan pencere yorgunluk/kararsızlık işaretidir.
• Sık hata / dikkat: rol bindirmesine dikkat — burada i = R_LRS, v = R_HRS, t = döngü numarasıdır (akım/gerilim değil); R_HRS yüklenmezse yalnız LRS hesaplanır ve eksik-HRS notu bırakılır (pencere oranı çıkmaz). Yarılog yerine lineer bakmak küçük LRS değişimlerini gizler.
• Nerede kullanılır: yeni nesil bellek (RRAM/memristör) araştırması, güvenilirlik/dayanıklılık testi ve malzeme/yapı karşılaştırması.
