GENEL BAKIŞ

Ölçümden rapora, tek profesyonel arayüz

Mikrofab Suite; yarıiletken/TFT, fotovoltaik ve malzeme karakterizasyonunu tek bir uygulamada toplar. Veri üretiminden izlenebilir raporlamaya, oradan da gece boyu süren otomasyona kadar her adım aynı disiplini paylaşır: belirlenimci çıktı, sha256 bütünlük mührü ve “eksik ≠ sıfır” ilkesi. Aşağıda ürünün ana özellik ailelerini derinlemesine inceleyebilirsiniz.

🔬

Birleşik ölçüm çalışma alanları

TFT/diyot I-V ve transfer taramalarından fotovoltaik J-V'ye, LCR/empedanstan rezonant spektroskopiye kadar tüm ölçüm modları kategorilere ayrılmış tek bir galeride. Her ölçüm otomatik olarak izlenebilir bir kayda düşer.

📈

Descriptor-sürüşlü analiz

Vth, SS, mobilite, FF/PCE, EQE, NEP/D* ve daha fazlası. Her metrik GUM çizgisinde belirsizlikle (değer ± U, k, n) sunulur; bir güvenilirlik rozeti sonucun geçerliliğini açıkça işaretler.

📄

İzlenebilir raporlama

Önce kanonik (JSON) bir kayıt üretilir, tüm HTML/PDF sunumlar bundan türetilir. Tek model, çok biçim: ekranda gördüğünüz sayı ile arşivlenen sayı daima aynıdır.

📓

Lab Defteri (ELN)

Numune-merkezli elektronik laboratuvar defteri. Üretim adımlarını kartlar hâlinde tutar, görsel ekler ve numuneyi ölçüm sonuçlarına köprüler — süreç geçmişi ve elektriksel sonuç tek yerde.

🤖

Otomasyon & REST API

Reçete tabanlı iş hatları, arayüzsüz (headless) gece testleri, yerel REST API ve tam programlanabilir Python konsolu. Tek başlatmayla bir wafer'ı tarayın.

🔌

Çok-üreticili donanım

Keithley, Keysight ve Rohde & Schwarz SMU'ları, Switch Matrix röle kartı ve genişletilmiş envanter. Donanım bağlamadan başlayın: simülasyon modu yerleşiktir.

37

ölçüm modu

37

analiz modülü

16

kanal Switch Matrix

3

büyük SMU üreticisi

A · ÖLÇÜM

Birleşik ölçüm çalışma alanları

Ölçüm sayfası, tüm ölçüm modlarını Ar-Ge sayfasındaki gibi kategorilere ayrılmış, tıklanabilir kartlarda toplar: yarıiletken/TFT, fotovoltaik, LCR/empedans ve rezonant spektroskopi. Bir modu seçer, parametreleri girer ve eğriyi canlı izlersiniz. Ölçüm bittiğinde fazladan bir tuşa basmadan izlenebilir bir kayıt diske düşer.

Otomatik kayıt. Her koşu kendi alt klasörüne yazılır; ham veri CSV/TXT/XLSX, kanonik rapor (JSON/CSV) ve serbest metadata birlikte üretilir.
Çökmeye dayanıklı yazım. Uzun ölçümlerde (bias-stres, reçete) her nokta anında *_partial.csv'ye yazılır; güç kesilse bile o ana kadarki veri korunur.
Ölçüm ailesine göre doğru şema. TFT, iki-uçlu, PV, dört-nokta ve endurance aileleri kendi kolonlarını (birim + tip) seçer; bir güneş hücresi raporu artık “transistör raporu” gibi görünmez.
Reçeteyle çoklu aygıt. Switch Matrix röle otomasyonuyla bir wafer üzerindeki birçok aygıtı tek başlatmayla sırayla tarayabilirsiniz.

Tüm ölçüm modlarını gör

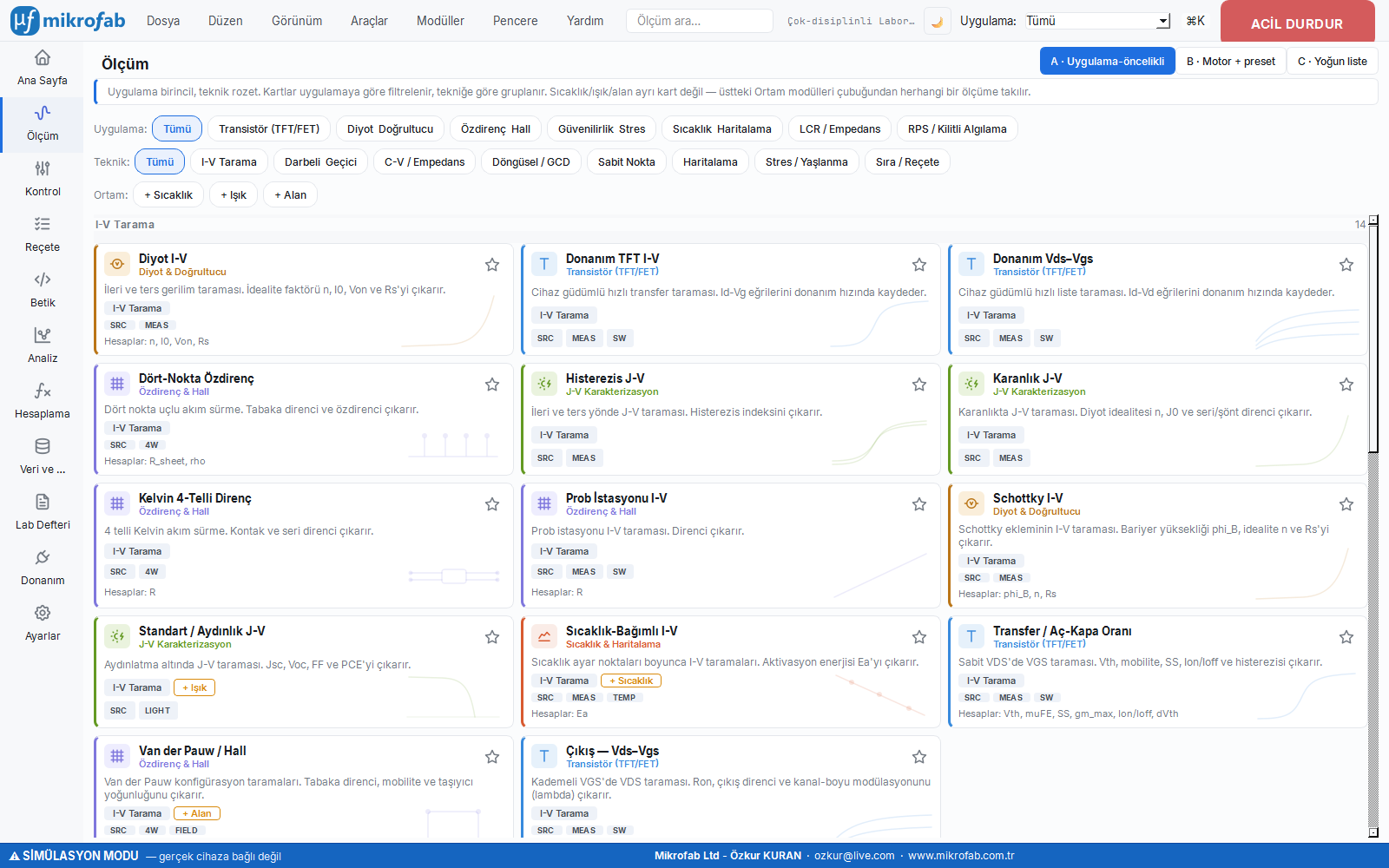

Mikrofab Suite ölçüm çalışma alanı: kategorilere ayrılmış ölçüm modu kartları ve canlı I-V eğrisi grafiği

B · ANALİZ

Descriptor-sürüşlü analiz ve güvenilirlik rozeti

Analiz çalışma alanı, yüklediğiniz veri dosyasından metrik çıkarır. Her analiz modülü bir descriptor (tanımlayıcı) ile tarif edilir: hangi metrikleri, hangi yöntemi, hangi standartları ve hangi koşulları taşıdığı bellidir. Böylece çıktı dile bağımsız, denetlenebilir ve tekrar üretilebilir kalır.

GUM belirsizliği. Metrikler deger ± belirsizlik biçiminde sunulur; genişletilmiş belirsizlik U = k · u_std ve kapsam notu (k, n) ham alanlarla birlikte tutulur.
Güvenilirlik hükmü. Her sonuç açıkça etiketlenir: Güvenilir, Güvenilir değil veya STC dışı. Kalite tek bakışta görünür.
Standart atıfları. İlgili ölçüm standardı (designation/title/edition/scope) rapora descriptor üzerinden taşınır.
Güvenli dışa aktarım. Bir analiz güvenilir değilse, rapor (JSON/PDF) yazılmadan önce onay istenir; güvenilmez bir sonuç yanlışlıkla resmi rapor olarak dışarı verilmez.

Analiz modüllerini incele

TFT açık/kapalı analizi: çıkarılan Vth, Ion/Ioff metrikleri ve transfer eğrisi üzerinde güvenilirlik göstergesi

C · RAPORLAMA

İzlenebilir raporlama ve dışa aktarım

Bir rapor, ölçümün resmi ve izlenebilir kaydıdır. Önce kanonik (makine-okunur, kurcalama-belirtili) bir JSON nesnesi üretilir; insana yönelik tüm sunumlar (HTML, PDF, ekran tabloları) bu tek nesneden türetilir. Biçim değişse de veri değişmez.

Bütünlük mührü. Her kanonik rapor bir sha256 özeti taşır; dosya sonradan değişirse anlaşılır. Aynı rapor daima bayt-aynı çıktı ve aynı checksum verir.
“Eksik ≠ sıfır.” Ölçülemeyen değer asla 0 ile doldurulmaz, null yazılır; yarıda kesilen bir koşu status:"partial" ile gösterilir, asla “tamamlandı” gibi sunulmaz.
Üç-seviyeli künye. Raporlar base / customer / accredited seviyelerinde izlenebilirlik künyesi (cihaz, numune, sürüm, zaman) taşır.
Zengin dışa aktarım. Kanonik CSV (yerelden bağımsız) + Excel-uyumlu CSV, TXT, XLSX (iki sayfa), JSON ve grafik PNG. PDF, ek bağımlılık olmadan Qt ile üretilir.

Raporlama bölümünü oku

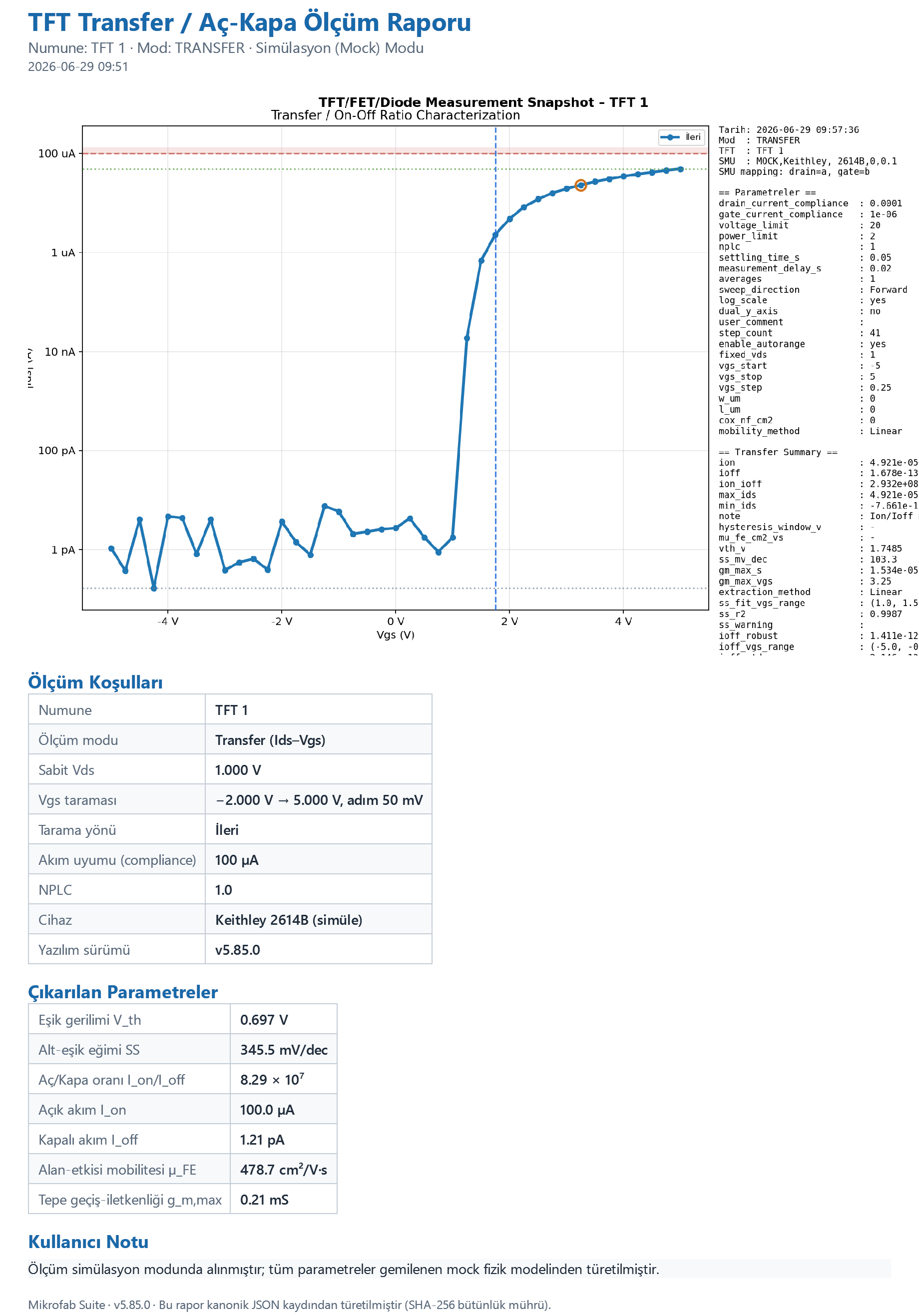

Tek parça ölçüm raporu: başlık, gömülü grafik, ölçüm koşulları ve çıkarılan parametreler tablosu

🔖

Bayatlık (stale) rozeti. Raporlar mühürlü anlık görüntülerdir; asla sessizce otomatik güncellenmez. Bir rapor üretildikten sonra kaynak ölçümler değişir veya silinirse, saklanan özet güncel durumla karşılaştırılır ve uyuşmazsa rapora “bayat” rozeti konur. Güncel sayılar için raporu yeniden üretmeniz yeterlidir.

Veri ve Raporlar çalışma alanı: filtrelenebilir ölçüm veritabanı tablosu ve görünüm profilleri — Veri ve Raporlar çalışma alanı: özet veritabanı canlı sorgulanır, çift-tıkla bir kayıt grafiğe geri yüklenir; üretilmiş raporlar künye + bayatlık durumuyla listelenir.

D · LAB DEFTERİ

Lab Defteri / Elektronik Laboratuvar Defteri (ELN)

Lab Defteri, numune-merkezli bir elektronik laboratuvar defteridir. Bir malzeme/numune ürettiğinizde, üretim adımlarını (temizlik, ince-film, litografi, aşındırma, tavlama, ölçüm, not…) kartlar hâlinde kaydeder, görsel ekler ve bu uygulamanın ölçümlerini numune kimliğiyle bağlarsınız.

Birleşik Numune Kimliği. Taban ad, tarih, yorum ve operatör alanları canlı olarak tek bir DB-güvenli kimliğe birleşir (örn. TFT-ZnO-2026-06-22-rev1).
Zengin adım tipleri. Çekirdek süreç adımlarından (litografi, tavlama, ölçüm) Ar-Ge genişletmelerine (XRD, mikroskopi, spektroskopi, güvenlik, imza) kadar kategorilere ayrılmış kartlar.
Ölçüm köprüsü. Numune kimliği ölçümlerin tft_id alanına karşılık gelir; bir measurement kartı doğrudan veritabanındaki bir ölçüm kaydını bağlar. Süreç geçmişi ile elektriksel sonuç birleşir.
Denetim ve dayanıklılık. Her oluşturma/güncelleme/silme, kim ve neden bilgisiyle denetim izine yazılır; yumuşak-silme ve göç-öncesi yedek akredite (ISO 17025 / 21 CFR Part 11) düzenin temelini hazır verir.

Lab Defteri'ni keşfet

Lab Defteri (ELN): numune detay sayfası, kart galerisi ve üretim adımı kartları

E · OTOMASYON

Reçete, headless mod ve REST API

Tek bir ölçümden gece boyu çalışan otomasyona ve uzaktan kontrole kadar tüm akışı yönetin. Otomasyon zinciri güvenli ve denetlenebilirdir: reçeteler JSON'dur, hiçbir adım çalıştırılabilir kod taşımaz.

Reçete ve gece testleri

Reçete, birden çok ölçümü otomatik bir sıra hâlinde çalıştırır. Modern pipeline; veriyi tek doğruluk kaynağı olarak ele alan, sırayla bağlı ve tip-ayrımlı adımlardan oluşur:

Çapraz-alan pipeline. Ölçüm → Analiz → Hesap → Rapor adımları isimle bağlanır; yükleme sırasında kablolama doğrulanır.
Klasik kararlılık reçetesi. Transfer-Before → Bias-Stres → Transfer-After akışıyla eşik kayması (ΔVth) çıkarılır; seçili her TFT için tekrarlanır.
Gece testleri. Headless modda --repeat / --interval ile saatler süren kararlılık çalışmaları kurar; çökmeye dayanıklı yazım sayesinde güç kesilse bile veri korunur.

Reçete & otomasyonu gör

Reçete çalışma alanı: Ölçüm, Analiz, Hesap ve Rapor adımlarından oluşan otomasyon pipeline'ı

Headless, REST API ve Python konsolu

GUI açmadan ölçüm çalıştırın, bir iş JSON'u tanımlayın veya çalışan denetleyiciyi HTTP üzerinden sürün. Uzmanlara ve Ar-Ge'ye tam programlanabilirlik sunan bir Python betikleme yüzeyi de yerleşiktir.

Arayüzsüz mod. python main.py --headless --job recipe.json ile reçeteler, zamanlı tekrarlı ölçümler ve uzaktan kontrol.
Yerel REST API. --serve ile yalnız standart kütüphane kullanan, varsayılan olarak yalnız localhost'a bağlanan uç noktalar: /health, /status, /data/live, /measurement/start, /measurement/stop.
Python Script / Konsol. Kalıcı oturumlu terminal + editör; run(), analyze(), plot() çağrıları. “API for AI” ve “API for Expert” ile tanımı dışarıya aktarıp betiği bir LLM ile yazabilirsiniz.

Otomasyon bölümünü oku

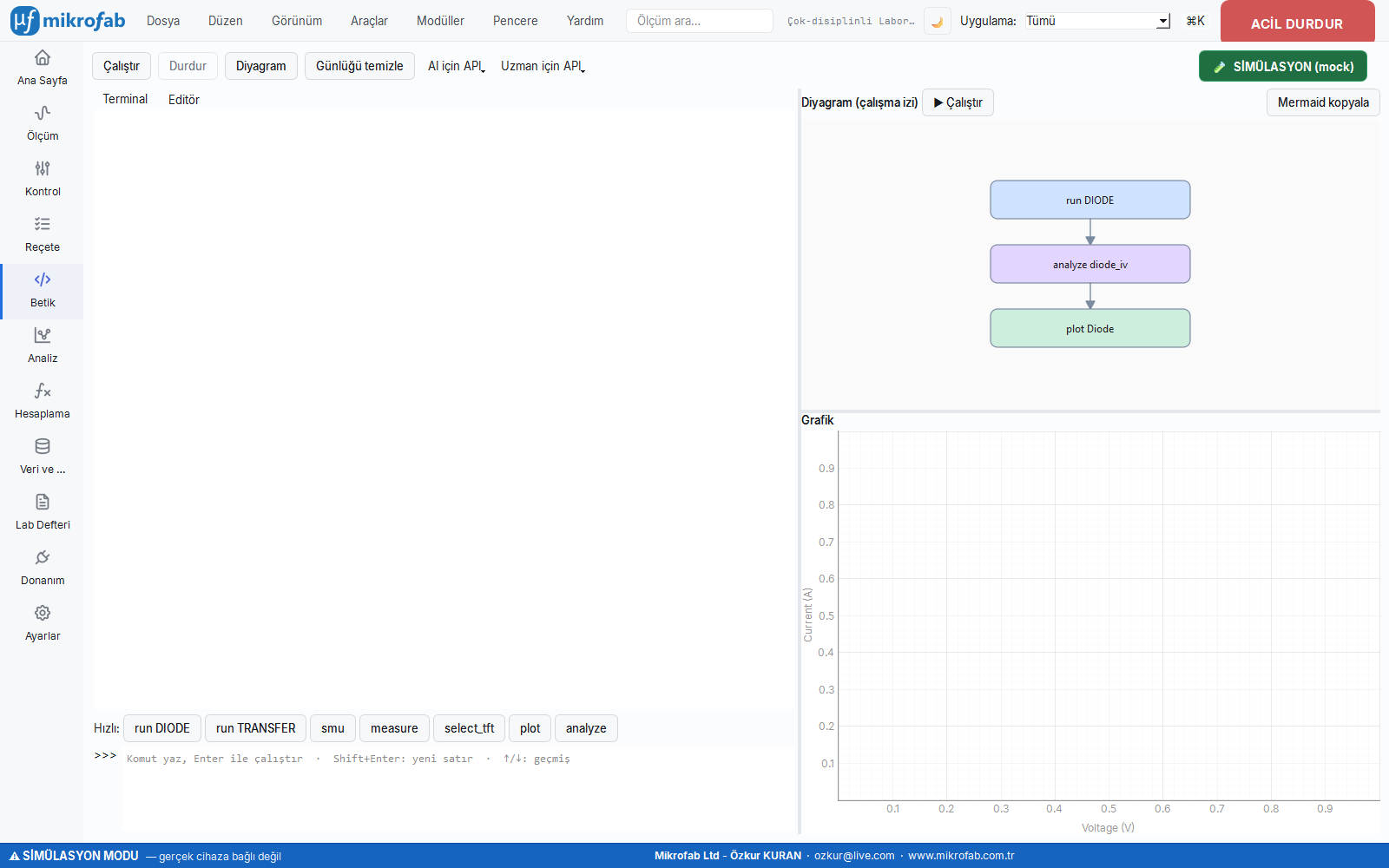

Python Script çalışma alanı: terminal, editör ve plot panelleriyle programlanabilir ölçüm konsolu

🔒

Güvenlik notu. REST API kimlik doğrulaması yapmaz ve düz HTTP konuşur; bu yüzden varsayılan olarak yalnız 127.0.0.1'e bağlanır. Ağ üzerinden erişim gerekiyorsa --host ile açık adres verin, ancak mutlaka güvenilir bir ağ / VPN / ters-proxy arkasında tutun. Raporlar ise hiçbir yere otomatik gönderilmez — raporlama telemetriden tamamen ayrıdır.

F · DONANIM

Çok-üreticili donanım, Switch Matrix ve simülasyon

Donanım katmanı, çok-üreticili bir enstruman kayıt defterine dayanır. Bir cihaz kayıtlıysa *IDN? yanıtından otomatik tanınır, doğru protokol ve kanal sayısı atanır. Önce simülasyonda kurun, sonra aynı arayüzle gerçek tezgaha geçin.

Geniş cihaz desteği. Keithley 2400/2600 (SCPI & TSP), Keysight B2900 ve Rohde & Schwarz NGU/NGM SMU'ları; ayrıca PSU, LCR, AWG, lock-in ve sıcaklık denetleyiciler.
VISA keşfi. USB/GPIB/LAN/RS-232 üzerinden salt-okunur otomatik keşif; her G/C timeout'la sınırlıdır, yanıt vermeyen cihaz üstel geri-çekilmeyle seyrekleşir.
Switch Matrix. 16 kanallı röle kartı; token + SCPI komut katmanları, “tüm-kapat” güvenli komutu ve verify_route ile kapalı-çevrim yol doğrulama — yanlış kanala bias uygulanmaz.
Rol soyutlaması. 11 kanonik kabiliyet rolü, rol haritalama ve adlandırılmış istasyon profilleri; enstruman konsolu ve güvenli firmware güncelleme.

Desteklenen donanımı gör

Donanım çalışma alanı: cihaz kartları, durum rozetleri, simüle SIM rozeti ve rol haritalama

SİMÜLASYON

Donanımsız başlayın

Yazılım varsayılan olarak simülasyon (mock) modunda açılır. Kanonik fizik-mock sürücü; diyot, Schottky, güneş hücresi ve transistör fiziğini üretir. Tüm iş akışını (keşif, ekleme, rol atama, konsol, ölçüm) cihaz bağlamadan deneyebilirsiniz.

mockSIM rozetisıfır G/C

GÜVENLİ DURUM

Her zaman güvenli kapanış

Hata, iptal veya kapanışta çıkışlar güvenli değere alınır: SMU çıkışı OFF → Switch Matrix tüm röleler kapalı → bağlantıların güvenli kapatılması. Bu sıra yalnız normal kapanışta değil, beklenmedik sonlanmada da çalışır.

output OFFrelay OFFatexit

DAYANIKLILIK

Timeout zorunlu

Cihaza giden her okuma/yazma/sorgu sınırlı bir timeout ile yapılır; sonsuz/bloklayan bekleme yoktur. SCPI/TSP işlemlerinden sonra hata kuyruğu kontrol edilir; hatalar yutulmaz, anlamlı biçimde yüzeye çıkar.

timeouthata yoklamasıverify_route

KİMLER İÇİN

Hem üretim ve Ar-Ge, hem akademi

Aynı yazılım, rolünüze göre ölçeklenen bir Kullanıcı Modu (Operatör / Uzman / Geliştirici) ile farklı ekiplere hitap eder.

Profesyoneller

Ar-Ge ve üretim laboratuvarları

İzlenebilir, sha256-mühürlü raporlarla denetime hazır kayıt
Switch Matrix + reçete ile yüksek hacimli, tekrarlanabilir tarama
Headless gece testleri ve REST API ile entegre otomasyon
Çok-üreticili tezgahı tek envanterde toplama

Akademi

Araştırmacılar, öğrenciler ve eğitim

Donanımsız simülasyon moduyla risksiz öğrenme ve demo
Descriptor-sürüşlü analiz + GUM belirsizliği ile doğru metodoloji
Lab Defteri (ELN) ile numune yaşam döngüsünün kaydı
Standart atıflı raporlarla yayına ve teze hazır çıktı

Özellikleri kendi verinizle deneyin

Mikrofab Suite simülasyon moduyla donanımsız çalışır — kuruluma kadar her özelliği keşfedebilirsiniz. Ayrıntılı anlatım için adım adım kullanım kılavuzuna göz atın veya size özel bir demo isteyin.
