Ne ölçülür, ne analiz edilir
Mikrofab Suite, beş büyük karakterizasyon ailesini tek bir uygulamada toplar: yarıiletken/TFT/diyot, fotovoltaik, LCR/empedans, rezonant akustik spektroskopi ve fotodetektör. Toplam 37 ölçüm modu cihazdan veri üretir; 37 analiz modülü yüklediğiniz dosyadan fiziksel metrikleri çıkarır. Her sayı tek bir saf çekirdekten gelir; ölçüm, toplu işlem ve Analiz çalışma alanı daima aynı sonucu verir. Hesaplanamayan değer asla 0 ile doldurulmaz, “eksik” (—) olarak gösterilir.
Transistör, diyot ve özdirenç karakterizasyonu
Transfer (Id–Vg) ve çıkış (Id–Vd) taramalarından darbeli I-V, donanım-hızlı taramalar, diyot/Schottky I-V, ters toparlanma, dört-nokta özdirenç, van der Pauw/Hall, Kelvin 4-telli ve sıcaklık-bağımlı I-V'ye kadar geniş bir aile. Eşik gerilimi tepe-gm tanjant ekstrapolasyonuyla (IEC 60747 çizgisi), alt-eşik eğimi en dik dekad penceresinden, mobilite ise opsiyonel geometriyle (W, L, Cox) hesaplanır.

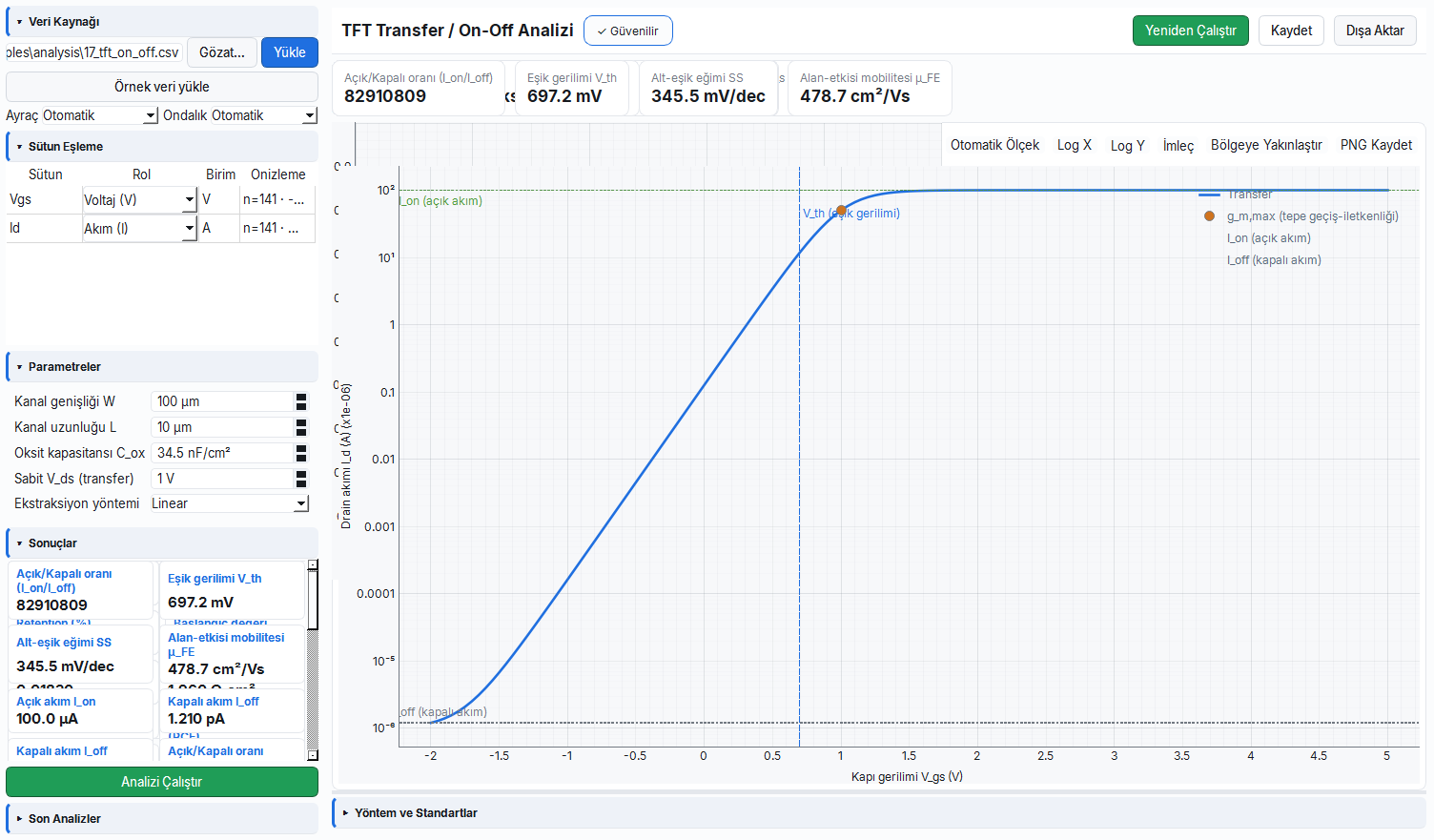

- Transfer / aç-kapa. Vth, SS, µFE/µsat, Ion/Ioff, gm,max, Y-fonksiyonu µ0/Vth,Y, arayüz tuzak yoğunluğu Dit ve Dual taramada histerezis ΔVth.
- Çıkış ailesi. Ron, çıkış direnci ro, kanal-boyu modülasyonu λ, Early gerilimi VA, diz (knee) gerilimi ve intrinsik kazanç Av.
- Diyot / Schottky. İdeallik faktörü n, doyma akımı I0, seri/şönt direnç Rs/Rsh, doğrultma oranı RR, Schottky bariyer yüksekliği ΦB ve doyma akım yoğunluğu J0.
- Güvenilirlik & harita. Bias-stres ΔVth/MTTF, SET/RESET dayanıklılık penceresi ve wafer ısı-haritası tekdüzeliği.
| Metrik | Sembol | Birim | Yöntem / Dayanak |
|---|---|---|---|
| Eşik gerilimi | Vth | V | Tepe-gm tanjant ekstrapolasyonu (IEC 60747) |
| Alt-eşik eğimi | SS | mV/dec | En dik ~1 dekad pencere; 300 K fiziksel sınır ≈ 59.5 mV/dec |
| Alan-etkisi mobilitesi | µFE / µsat | cm²/Vs | gm,max veya √IDS eğiminden (W, L, Cox ile) |
| Aç/kapa oranı | Ion/Ioff | — | Gürültüye dayanıklı off-medyanı; tipik ~10⁸ |
| Açık direnç | Ron | Ω | Düşük-VDS lineer bölge eğiminin tersi |
| İdeallik / doyma akımı | n · I0 | — · A | ln(I)–V fiti, şönt-düzeltmeli (Shockley) |
| Schottky bariyeri | ΦB | eV | Termiyonik emisyon; T-IV'de Richardson grafiği |
J-V performansı ve kararlılık metrikleri

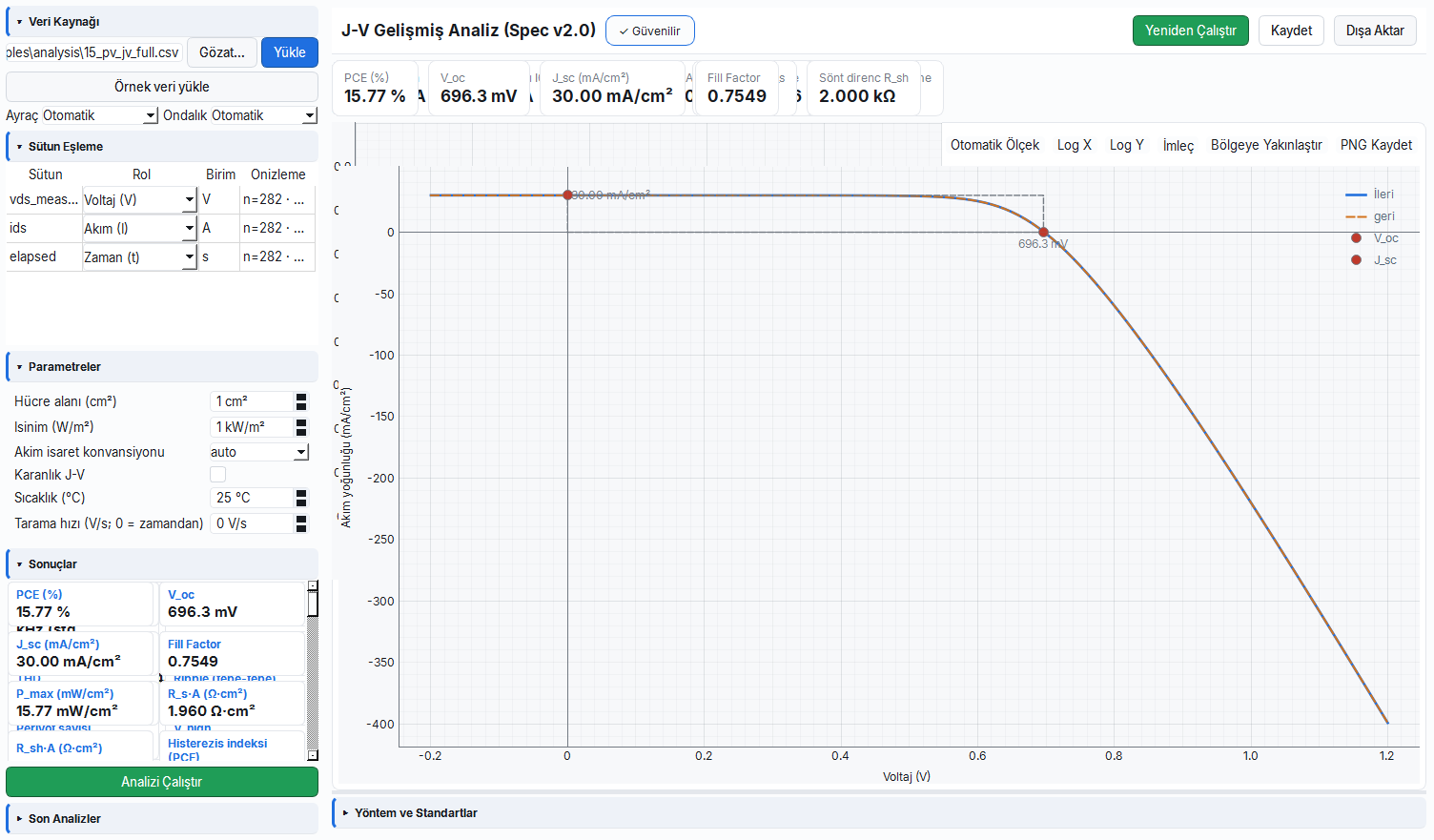

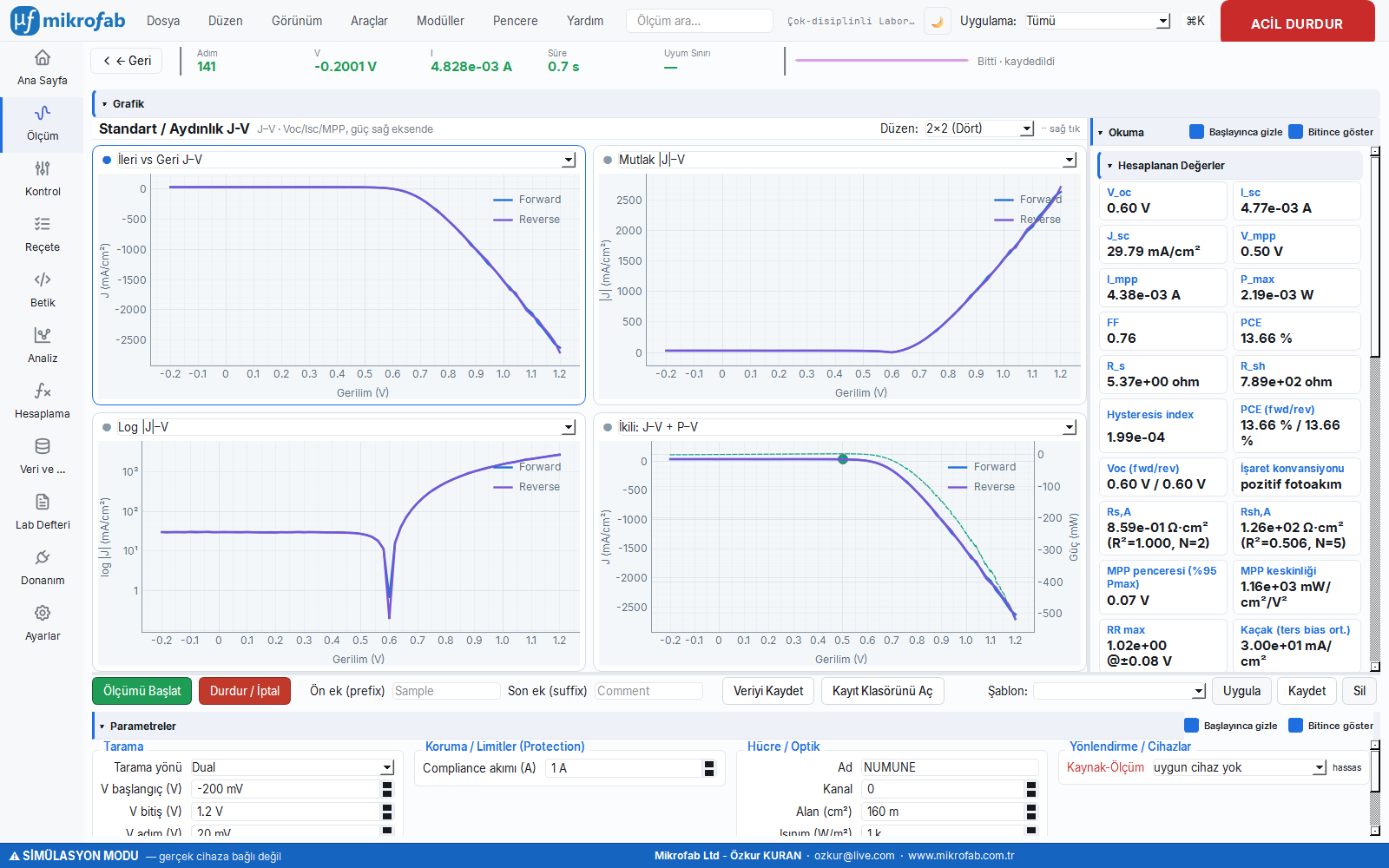

Aydınlık/karanlık/histerezis/darbeli J-V, Suns-Voc, ışınım taraması, MPP izleme, ışık soğurma, bias-stres, degradasyon ve termal stres modülleriyle güneş hücresi, mini-modül, perovskit veya silikon test yapısını uçtan uca karakterize eder. Tüm performans metrikleri tek bir çekirdekten (Spec v2.0) üretilir; ışınım elle girilir (STC = 1000 W/m², AM1.5G) ve aktif alan PCE için zorunludur. İşaret konvansiyonu güç-kadranı integraliyle otomatik tespit edilir.
- Çekirdek J-V. Voc, Jsc, Vmpp, Pmax, dolum faktörü FF, verim PCE ve pencere-fitli seri/şönt direnç Rs/Rsh (R² raporlu).
- Histerezis. HI = (PCErev − PCEfwd) / PCErev ve alan-tabanlı histerezis indeksi — perovskitte iyon göçü/tuzak göstergesi.
- Kararlılık & yaşlandırma. Retention (%), T80/T90 ömür eşikleri (ISOS 2020), MPP kararlılığı ve sıcaklık katsayıları dVoc/dT, dPCE/dT.
- İleri analiz. Suns-Voc idealite faktörü n, ışınım doğrusallığı (Jsc–suns R²) ve görünür kapasitans / tarama-hızı dinamiği.
Voc · Jsc · FF · PCE
Açık devre gerilimi akımın kalıcı ilk sıfır geçişinden, kısa devre akım yoğunluğu V=0 interpolasyonundan, dolum faktörü Pmax/(Voc·Isc) ve verim Pmax/Pin ile hesaplanır.
Rs · Rsh
Seri direnç [Voc, Voc+0.05 V] penceresinde, şönt direnç V=0 ± 0.05 V penceresinde lineer fitle çıkarılır; pencere yetersizse yerel eğime düşülür.
Retention · T80 / T90
Işık soğurma ve degradasyon koşularından başlangıca göre elde tutma yüzdesi ve PCE'nin %80/%90'ına ilk indiği süre (lineer interpolasyon, gerekirse üstel ekstrapolasyon).
C-V, Mott-Schottky ve empedans spektroskopisi

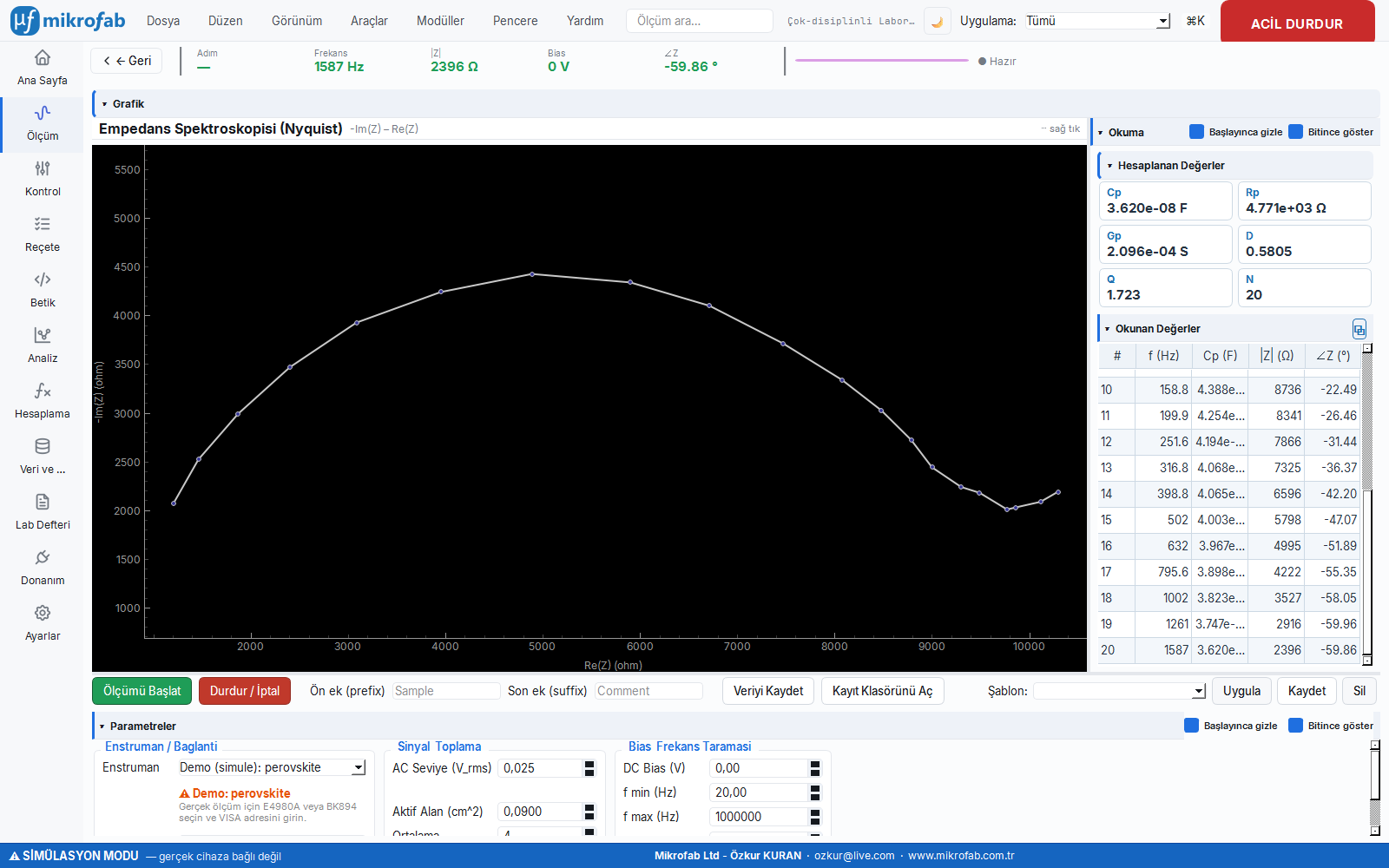

LCR/empedans iş istasyonu dört ölçüm modunu tek formda toplar: kapasitans–gerilim (C-V), kapasitans–frekans (C-f), empedans spektroskopisi (Z-f, Nyquist) ve sıcaklık-çözümlü admitans (TAS). Her nokta ham kompleks empedansı taşır; okuma paneli paralel-eşdeğer devre büyüklüklerini (Cp, Rp, Gp, kayıp faktörü D, kalite faktörü Q) canlı türetir. Analiz tarafında sekiz uzman modül (A1–A8) cihaz fiziğini çıkarır.

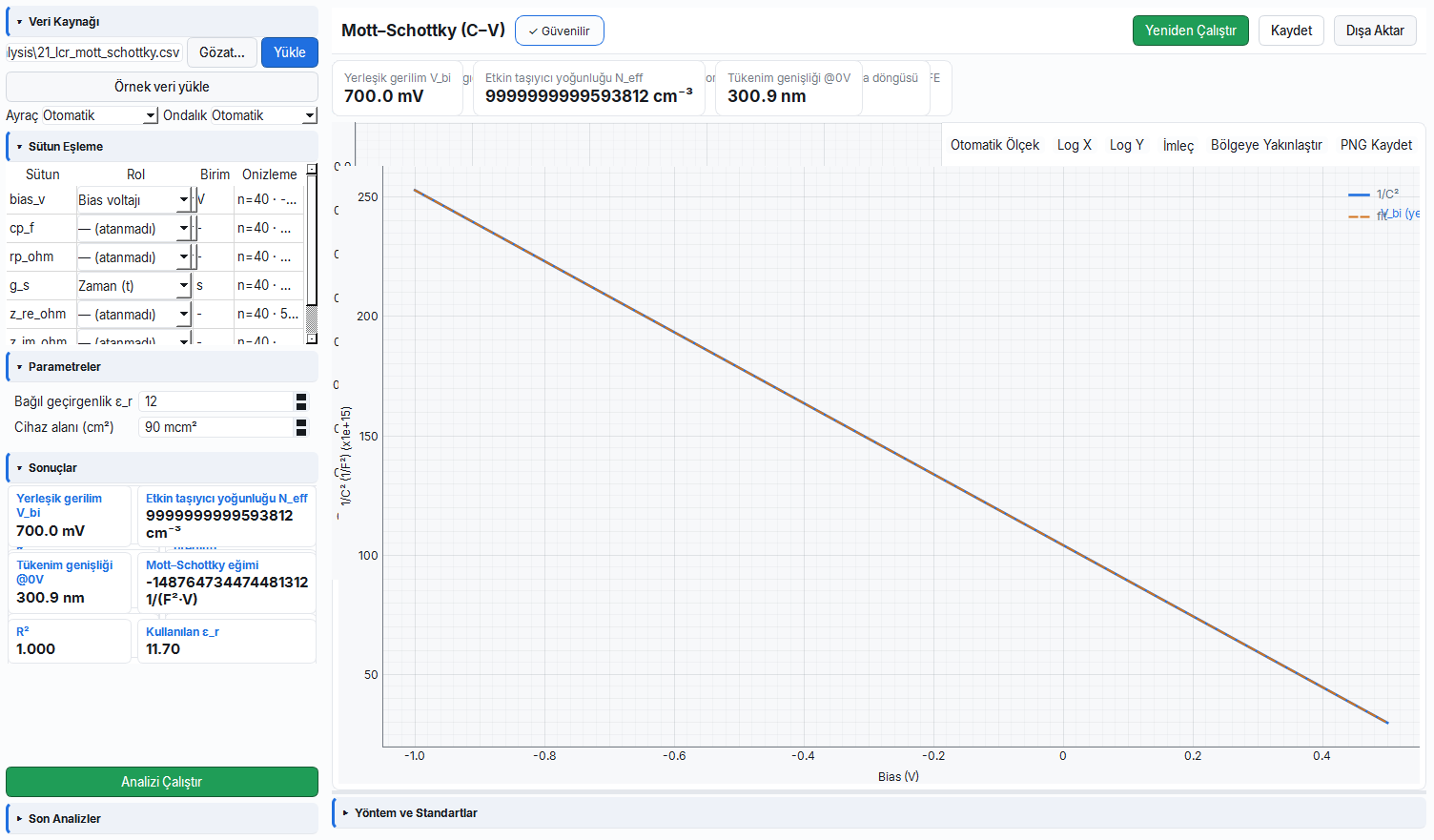

- Mott-Schottky (C-V). 1/C²–V eğiminden etkin taşıyıcı yoğunluğu Neff, x-kesişiminden yerleşik gerilim Vbi ve tükenim genişliği Wd.

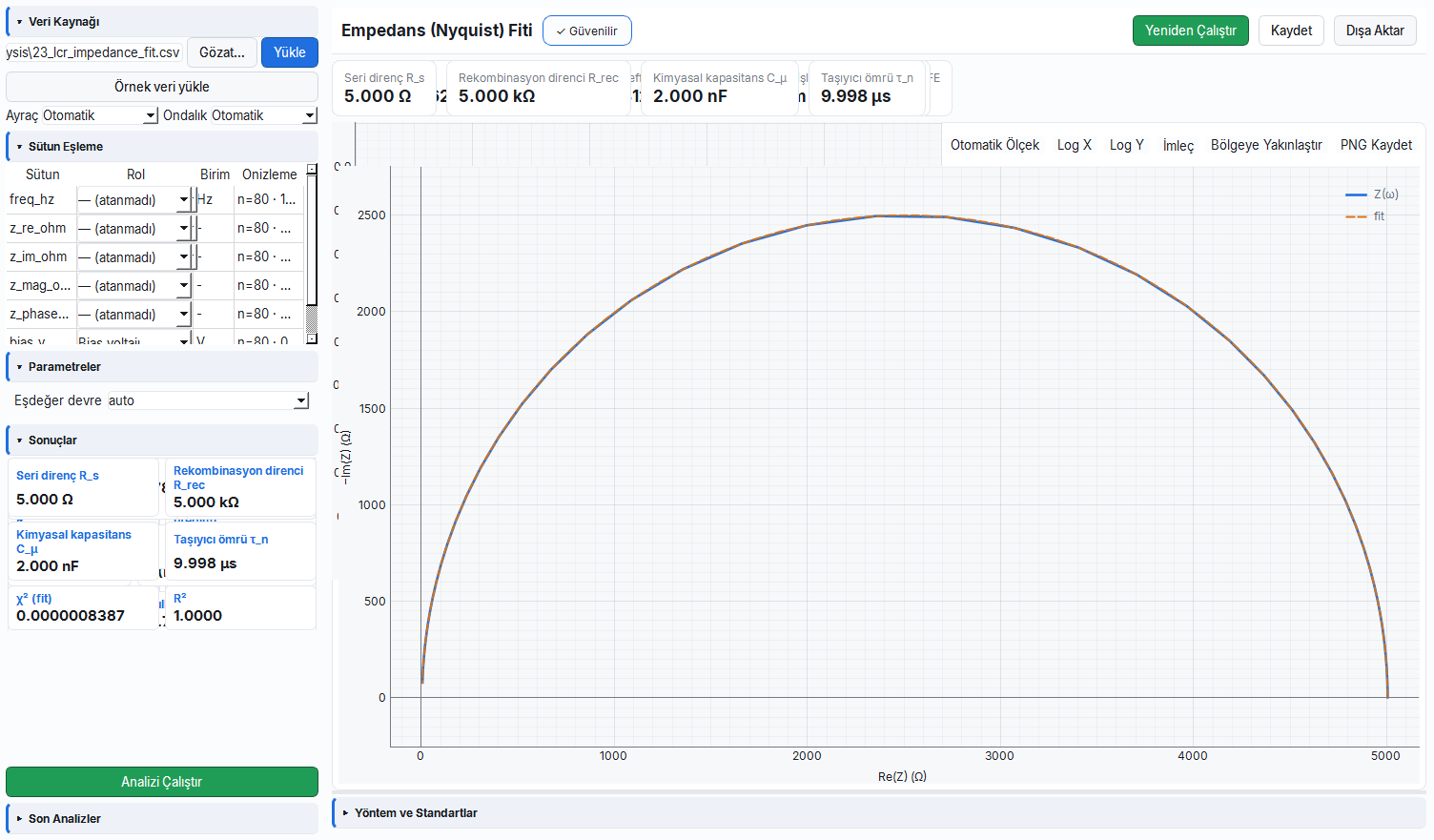

- Empedans fiti (Z-f). Randles tipi eşdeğer devre kompleks NLLS fitiyle Rs, Rrec, Cµ ve rekombinasyon taşıyıcı yaşam süresi τn = Rrec·Cµ.
- Tuzak spektroskopisi. C-f Debye adımından eşik emisyon frekansı f₀, Walter tuzak-DOS + Urbach enerjisi EU ve admitans yönteminden arayüz tuzak yoğunluğu Dit.
- TAS Arrhenius. Sıcaklık-çözümlü admitans yığınından tuzak aktivasyon enerjisi EA ve deneme frekansı ν₀.
Neff · Vbi · Wd
Keskin eklemde 1/C² büyüklüğü bias'ta doğrusaldır; eğimden taşıyıcı yoğunluğu, kesişimden yerleşik gerilim çıkar. Belirsizlik GUM kovaryansıyla yayılır.
Rrec · Cµ · τn
Nyquist spektrumuna otomatik eşdeğer-devre seçimiyle (cihaz tipine göre) fit; rekombinasyon direnci, kemar kapasitansı ve taşıyıcı yaşam süresi tek kaynaktan.
f₀ · EU · Dit · EA
C-f Debye gevşemesi, tuzak-DOS + Urbach bant-kuyruğu, Nicollian–Brews iletkenlik yöntemi ve TAS Arrhenius analiziyle tam tuzak karakterizasyonu.
Rezonans, kalite faktörü ve elastik tensor

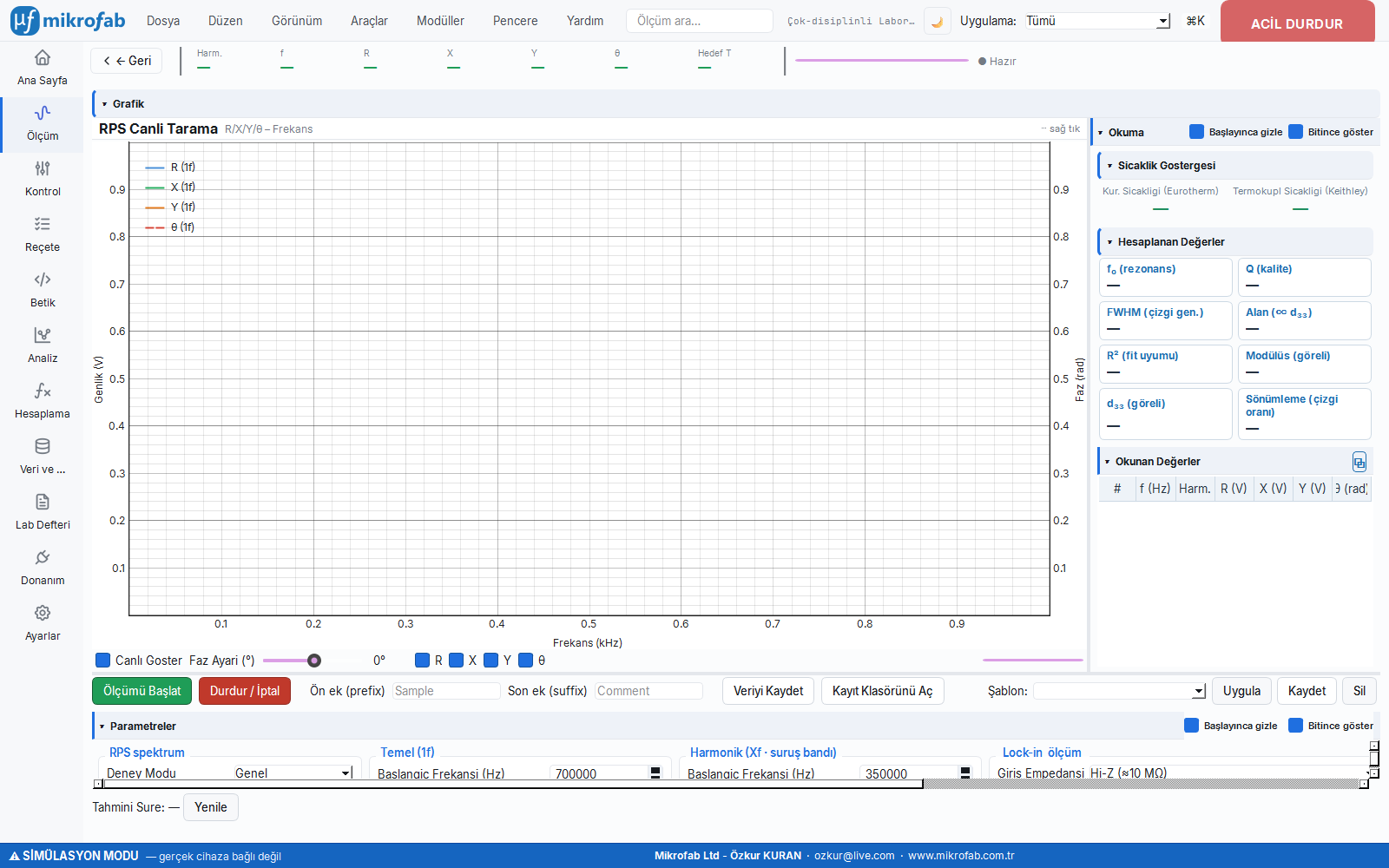

Rezonant piezo/akustik spektroskopi (RPS) iş istasyonu; bir lock-in yükselteç, fırın denetleyici ve numune termometresiyle mekanik rezonansı sürücü frekansını süpürerek tarar. Harmonikleri, sıcaklığı ve gerilimi eksen olarak destekler. Koşu sonunda 1f spektrumuna Lorentzian uydurulur; analiz ailesi (29–35) buradan rezonansları, akustik sönümü, göreli elastik modülü ve tam elastik tensoru (Cij) çıkarır.
- Lorentzian fit. Rezonans frekansı f₀ (kHz), kalite faktörü Q = f₀/FWHM, çizgi genişliği FWHM ve tepe alanı (∝ d₃₃ piezo katsayısı).
- Sıcaklık-çözümlü. Akustik sönüm Q⁻¹ ∝ FWHM(T), göreli d₃₃, göreli elastik modül (f₀² ∝ ceff/ρ) ve doğrusalsızlık oranı (Xf/1f).
- Çok-mod (RUS). Taramadaki tüm rezonanslara kompleks (X/Y) iki-kutuplu fit; feedthrough kaynaklı Fano asimetrisini giderir, tarafsız f₀/Q verir.

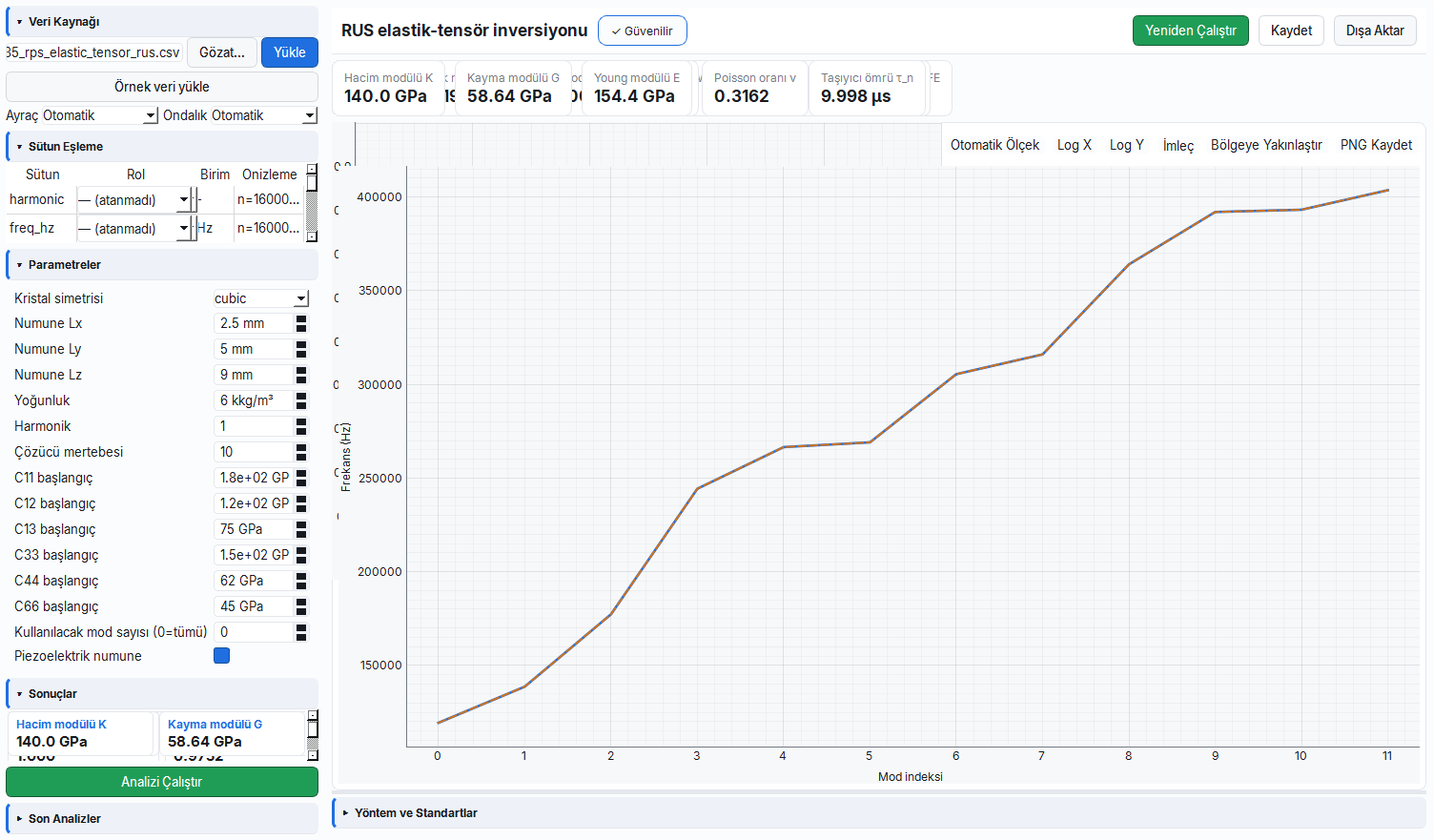

- Elastik tensor inversiyonu. Bilinen geometrili numuneden seçilen kristal simetrisinin bağımsız Cij sabitleri + Voigt–Reuss–Hill agregat modülleri (K, G, E, ν) ve Zener anizotropisi.
f₀ · Q · FWHM · Alan
Yüksek-Q Lorentzian fitten rezonans frekansı, kalite faktörü, yarı-yükseklik çizgi genişliği ve tepe altı alan; belirsizlikler GUM ile fit kovaryansından yayılır.
Cij · K, G, E, ν
Rayleigh–Ritz / Visscher ileri problemiyle ölçülmüş çok-mod spektrumundan bağımsız elastik sabitler ters-çözülür; izotropikten ortorombiğe beş simetri sınıfı.
Modül · d₃₃ · sönüm
Sıcaklıkla f₀², tepe alanı ve FWHM izlenerek elastik yumuşama, göreli piezoelektrik yanıt ve anelastik kayıp; faz geçişlerini açıkça ortaya çıkarır.
Responsivity, EQE, D* ve yükselme süresi
Fotodetektör analiz ailesi (Modül 1–10), foto-anahtarlama zaman serilerinden ve karanlık-akım gürültüsünden eksiksiz bir performans paketi çıkarır. Spektral duyarlılıktan kuantum verimine, gürültü-eşdeğer gücünden özgül detektiviteye kadar her metrik standart referansıyla ve güvenilirlik rozetiyle sunulur. Roller otomatik eşlenir; farklı cihazlardan gelen dosyalar elle haritalama gerektirmeden hesaplanır.

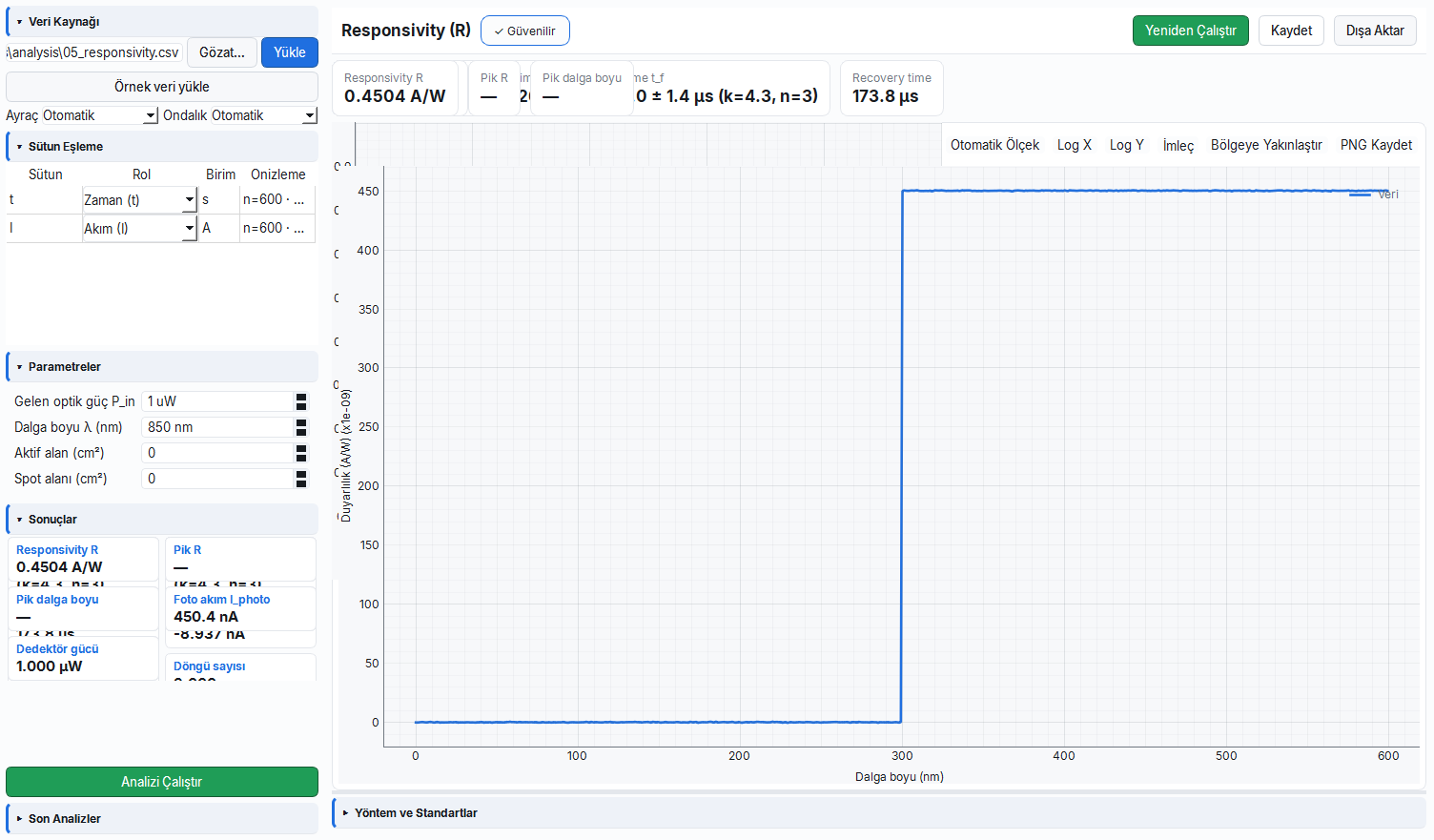

- Spektral duyarlılık. Responsivity R = Iphoto/Pdet [A/W] ve örtülü EQE = R·1239.84/λ; dalga-boyu tablosu varsa R(λ) eğrisi (IEC 60904-8).
- Kuantum verimi. Dış (EQE) ve iç (IQE = EQE/(1−Rrefl)) kuantum verimi; %100 aşımında kazanç şüphesi uyarısı.

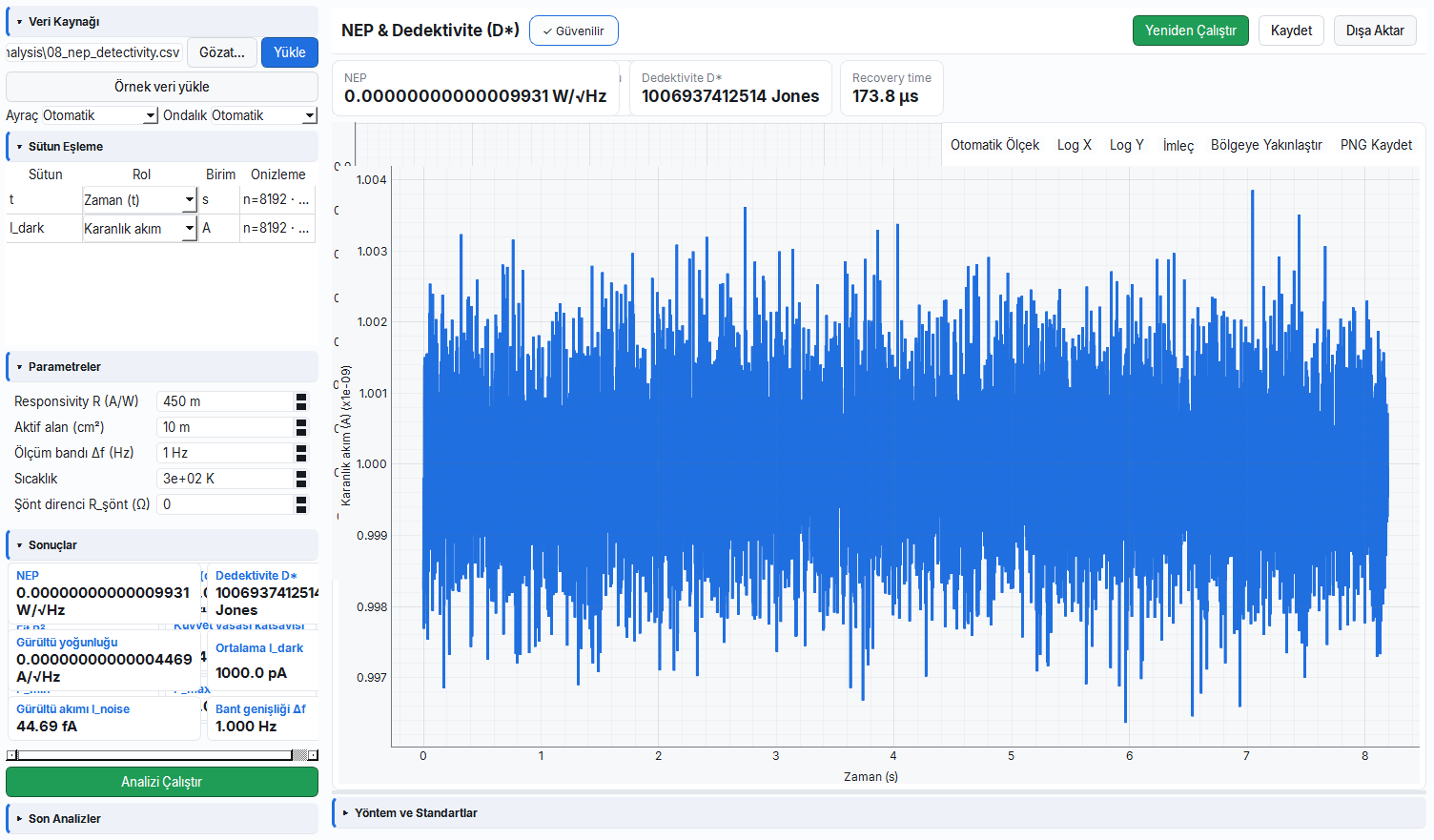

- Gürültü & detektivite. NEP [W/√Hz], özgül detektivite D* [Jones], baskın gürültü (shot/thermal) ayrımı ve gürültü PSD'den 1/fγ köşe frekansı.

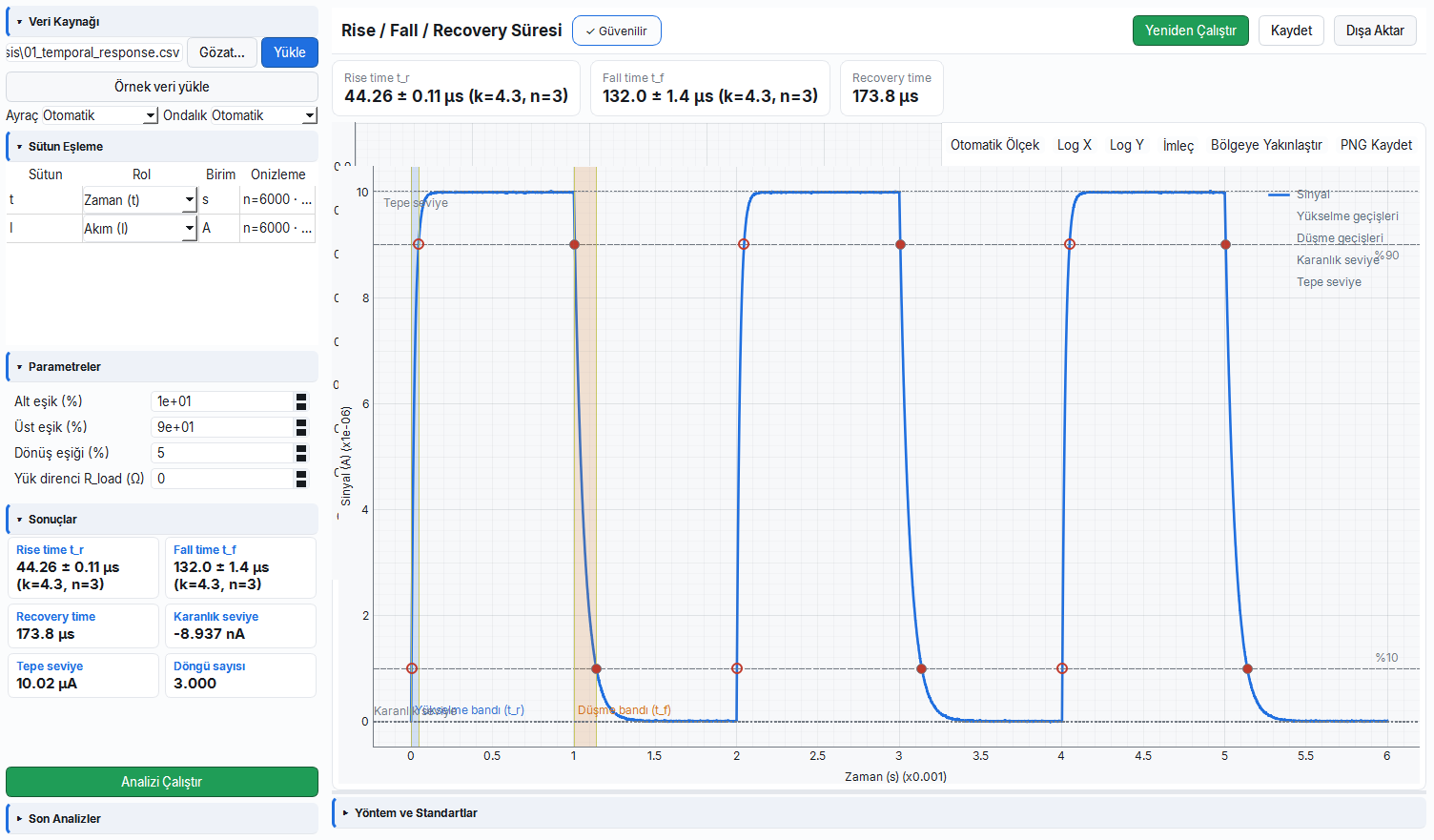

- Zaman yanıtı. Yükselme/düşme/toparlanma süreleri (IEEE 181, IEC 60469), -3 dB bant genişliği BW = 0.35/tr, foto/karanlık oranı, SNR ve doğrusal dinamik aralık LDR.
| Metrik | Sembol | Birim | Formül / Yöntem |
|---|---|---|---|
| Spektral duyarlılık | R | A/W | Iphoto / Pdet |
| Dış kuantum verimi | EQE | % | R · 1239.84 / λ[nm] |
| Özgül detektivite | D* | Jones | R · √(A·Δf) / inoise |
| Gürültü-eşdeğer güç | NEP | W/√Hz | gürültü yoğunluğu / R |
| Yükselme süresi | tr | s | %10 → %90 geçiş (IEEE 181) |
| -3 dB bant genişliği | BW | Hz | 0.35 / tr |
| Doğrusal dinamik aralık | LDR | dB | 20·log₁₀(Pmax/Pmin); güç-yasası α (IEC 60904-10) |
Çıkarılan metrikler, gerçek analiz ekranları
Her analiz modülü, fizik-temelli sentetik bir “ground truth” veri setiyle doğrulanır; kılavuzdaki sayılar üründe bit-bit yeniden üretilebilir. Aşağıdaki ekranlar gemilenen örnek veri setleriyle üretilmiştir.
Eğitim, kılavuz ve örneklerle başlayın
Yetenekleri yalnızca okumakla kalmayın; simülasyon moduyla kendi ölçümünüzü çalıştırın, gemilenen örnek veri setlerini Analiz çalışma alanına yükleyin ve adım adım kılavuzla her metriğin arkasındaki fiziği öğrenin.
Ar-Ge ve üretim laboratuvarları
- Beş aileyi tek tezgahta toplayıp izlenebilir, mühürlü rapora bağlama
- Switch Matrix + reçeteyle wafer üzerinde yüksek hacimli tarama
- Bias-stres, dayanıklılık ve degradasyon ile güvenilirlik kapısı
- Standart atıflı çıktılarla denetime ve akreditasyona hazır kayıt
Araştırmacılar, öğrenciler ve eğitim
- Donanımsız simülasyon moduyla risksiz öğrenme ve sınıf demosu
- GUM belirsizliği + güvenilirlik rozetiyle doğru metodoloji
- Doğrulanmış örnek veri setleriyle her metriği yeniden üretme
- Mott-Schottky'den elastik tensora ileri karakterizasyon teknikleri
Kullanım kılavuzu
Ölçüm ve analiz katalogları, formüller ve standart dayanaklar adım adım. Her aile için ayrı bölüm.
Kılavuzu açAkademi
Yöntem temelli eğitim içeriği: Vth ekstrapolasyonu, dolum faktörü, Mott-Schottky ve daha fazlası.
Akademiye gitÇözümler
Hangi cihaz/malzeme için hangi ölçüm ailesi? Uygulama senaryolarına göre yetenek eşlemesi.
Çözümleri görYetenekleri kendi verinizle deneyin
Mikrofab Suite simülasyon moduyla donanımsız çalışır; 37 ölçüm modu ve 37 analiz modülünün tamamını kuruluma kadar keşfedebilirsiniz. Size özel bir demo isteyin veya kılavuzla hemen başlayın.
