Karakterizasyonu öğrenin: parametreler grafikten nasıl çıkar?
Bir cihazın eşik gerilimi, mobilitesi ya da bir güneş hücresinin verimi havadan gelmez; hepsi ölçülen bir eğriden, birkaç temel grafik işlemiyle okunur. Bu sayfa o işlemleri — eğim alma, teğet çizme ve uzatma (ekstrapolasyon) ile log / √ / log-log dönüşümlerini — ders diliyle, anotasyonlu diyagramlar üzerinden anlatır.

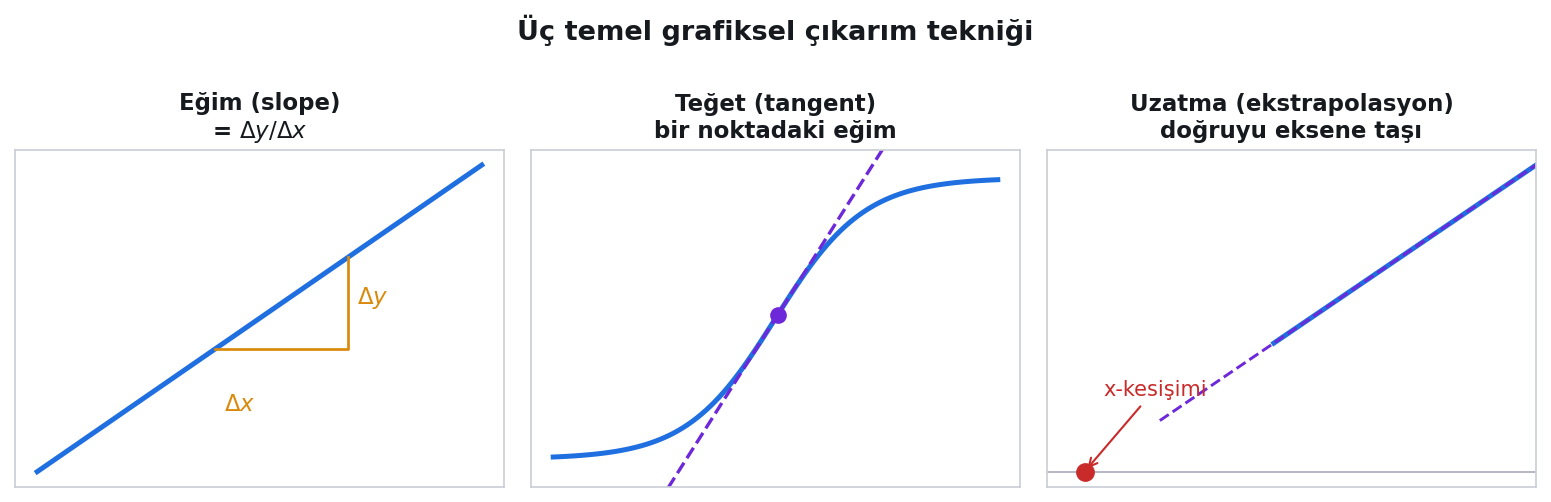

Modern karakterizasyon karmaşık görünse de altında tekrar eden birkaç fikir vardır. Bir eğrinin eğimini almak bir oran/hız verir (transkondüktans gm, alt-eşik eğimi SS, idealite faktörü); en dik noktaya bir teğet çizip onu uzatmak gizli bir kesişimi ortaya çıkarır (eşik gerilimi Vth, yapısal gerilim Vbi, doyma akımı I0); eğriyi log, karekök veya log-log eksene taşımak ise eğri bir ilişkiyi düz bir çizgiye çevirir, böylece eğim ve kesişim güvenle okunur.
Eğim alma
Bir eğrinin yerel eğimi (türevi) bir oran verir: gm = dId/dVgs, alt-eşik eğimi SS veya ln(I)–V eğiminden idealite faktörü. Sayısal türev merkezî farkla, uçlarda tek-yanlı alınır.
Teğet çizme
Eğrinin en dik (en bilgilendirici) noktasına bir teğet çizmek, doğrusal bir model kurmanın ilk adımıdır; bu teğetin denklemi sonraki adımda eksen üzerine uzatılır.
Uzatma (ekstrapolasyon)
Teğeti veya fit doğrusunu eksene uzatıp kesişimini okumak gizli bir büyüklük verir: Vth (x-kesişimi), I0 (y-kesişimi), yapısal gerilim Vbi.
Dönüşüm
Eğri bir ilişkiyi düzleştirmek için log, √ veya log-log eksen kullanılır: diyotta ln(I)–V, doygunlukta √Id–Vgs, fotodedektörde log–log güç-akım.
Transfer eğrisinden eşik, eğim ve mobilite
Tek bir transfer eğrisi (Id–Vgs, sabit Vds) hem eşik gerilimini hem alt-eşik eğimini hem de mobiliteyi verir — yeter ki her birine doğru grafik işlemini uygulayın.
Eşik gerilimi Vth — teğet uzatma
“Teğet çiz + uzat” kombinasyonunun klasik örneği. Transkondüktansın en büyük olduğu noktada eğriye bir teğet çizilir ve bu teğet akım sıfıra inene kadar uzatılır; teğetin x-eksenini kestiği yer eşik gerilimini verir.
- Ne ölçüyoruz: Kanalın iletime geçtiği kapı gerilimi.
- Hangi grafik: Doğrusal bölgede Id–Vgs.
- Hangi işlem: gm,max noktasında teğet → x-eksenine uzatma.
- Sonuç:
V_th = V_gs* − I_d*/g_m,max
Doygunlukta √Id–Vgs grafiği de doğrusaldır; oradaki doğrunun x-kesişimi de Vth verir (√Id yöntemi). Ghibaudo Y-fonksiyonu (Y = Id/√gm) üçüncü, seri dirence dayanıklı bir yoldur. Standart: IEC 60747-7, IEEE 1620.
TFT / transfer ölçümleri

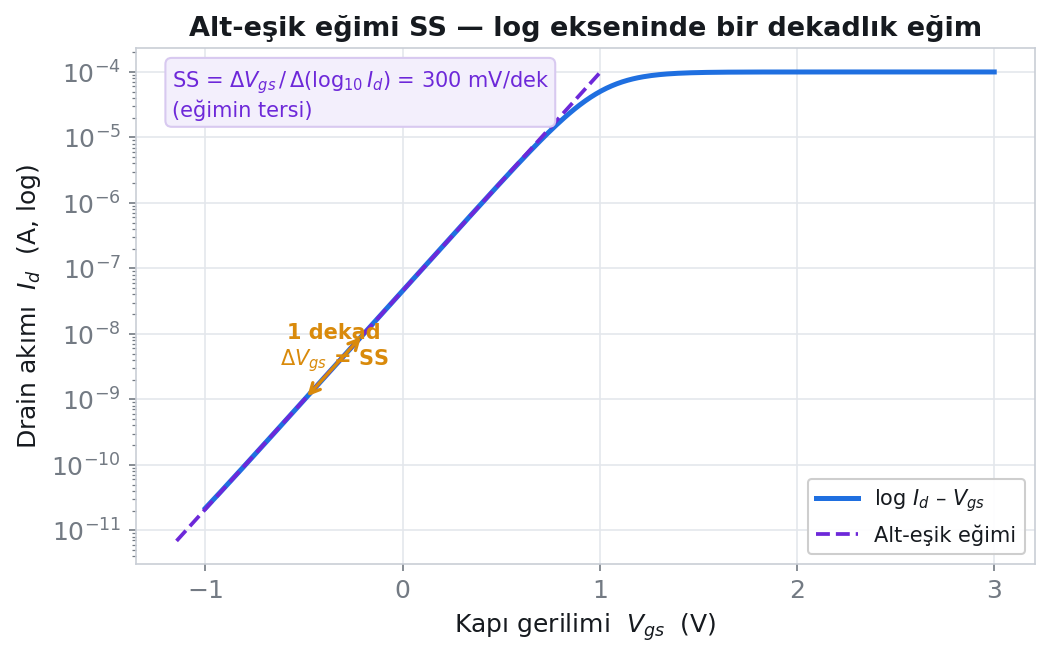

Alt-eşik eğimi SS
Burada bir eğriyi log eksene taşıyıp eğimini almak yeterlidir. Akımı on kat artırmak için ne kadar kapı gerilimi gerektiğini ölçer; anahtarlamanın ne kadar keskin olduğunu söyler.
- Ne ölçüyoruz: Akımı bir dekat (×10) artırmak için gereken Vgs.
- Hangi grafik: log10|Id|–Vgs (yarı-logaritmik).
- Hangi işlem: Eşik altı bölgenin en dik kısmında eğim al, tersini al.
- Sonuç:
SS = dV_gs / d(log10 I_d)[mV/dek]
300 K'de termal limit ~59,53 mV/dek'tir; bunun altı (ferroelektrik kapı olmadan) fiziksel olarak olanaksızdır — yazılım değeri yine raporlar ama bir uyarı bırakır, sessizce düzeltmez. SS'ten arayüz tuzak yoğunluğu da çıkar: Dit = (Cox/q)·(SS/SS_ideal − 1).

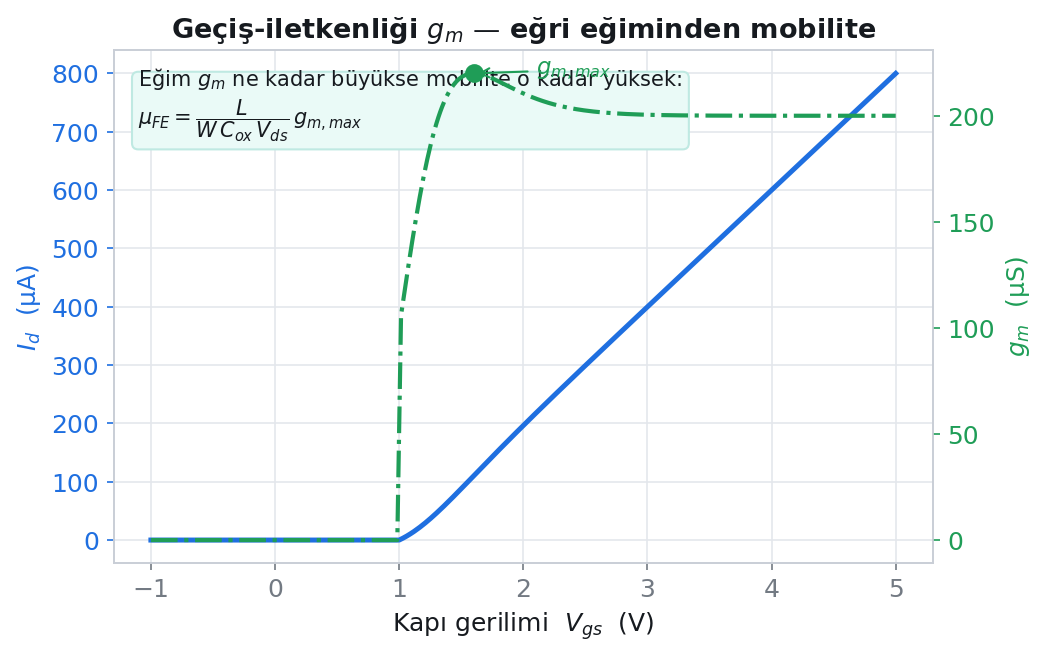

Alan-etkili mobilite µFE
Mobilite, transfer eğrisinin eğiminin (gm) tepe değerinden çıkar. Taşıyıcıların kanal içinde ne kadar kolay sürüklendiğini ölçer.
- Ne ölçüyoruz: Taşıyıcı sürüklenme kolaylığı (cm²/Vs).
- Hangi grafik: gm = dId/dVgs (transfer eğrisinin türevi).
- Hangi işlem: gm tepe değerini al, geometriyle ölçekle.
- Sonuç:
µ_FE = g_m,max·L / (W·Cox·|Vds|)
Doygunluk mobilitesi µsat ise √Id–Vgs doğrusunun eğiminden (m) gelir: µ_sat = m²·2L/(W·Cox). W/L boyutsuz alındığından sonuç doğrudan cm²/Vs çıkar; 10⁴ çarpanı yoktur.
Logaritma ve 1/C² ile gizli parametreleri okumak
Üstel ve karesel ilişkiler doğrudan okunamaz; ama doğru dönüşümle düz bir çizgiye dönüşürler. Eğim ve kesişim sonra diyot kalitesini ve arayüz dopingini verir.

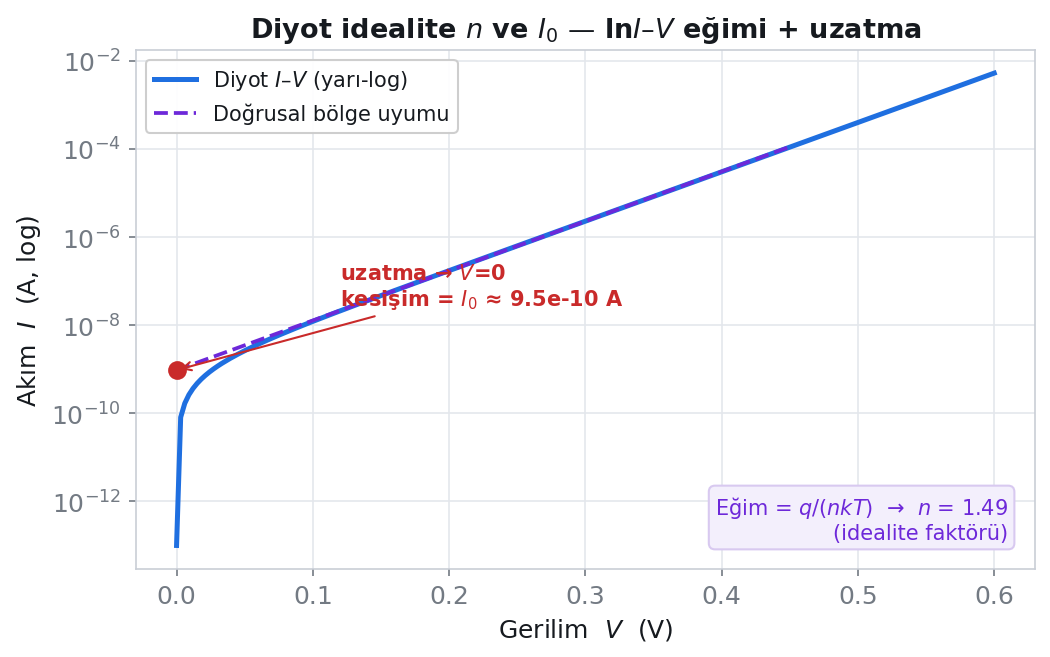

Diyot idealite faktörü n
Üstel I–V'yi logaritmaya taşımak onu düz bir çizgiye çevirir; eğim idealiteyi, kesişim doyma akımını verir. n = 1 ideal Shockley davranışını, büyük n rekombinasyon/seri direnç etkilerini gösterir.
- Ne ölçüyoruz: İdeal diyot davranışından sapma (n) ve doyma akımı I0.
- Hangi grafik: ln(I)–V (ileri besleme, yarı-logaritmik).
- Hangi işlem: Doğrusal orta bölgede eğim al; doğruyu V=0'a uzatıp kesişimi oku.
- Sonuç:
n = q/(kB·T·eğim),I0 = exp(kesişim)
Seri direnç için Cheung yöntemi dV/d(ln I) grafiğini kullanır; Schottky bariyeri ΦB ise I0'dan termiyonik emisyonla bulunur. Tipik bir örnekte n ≈ 1,5 elde edilir. Standart: Schroder, Cheung.

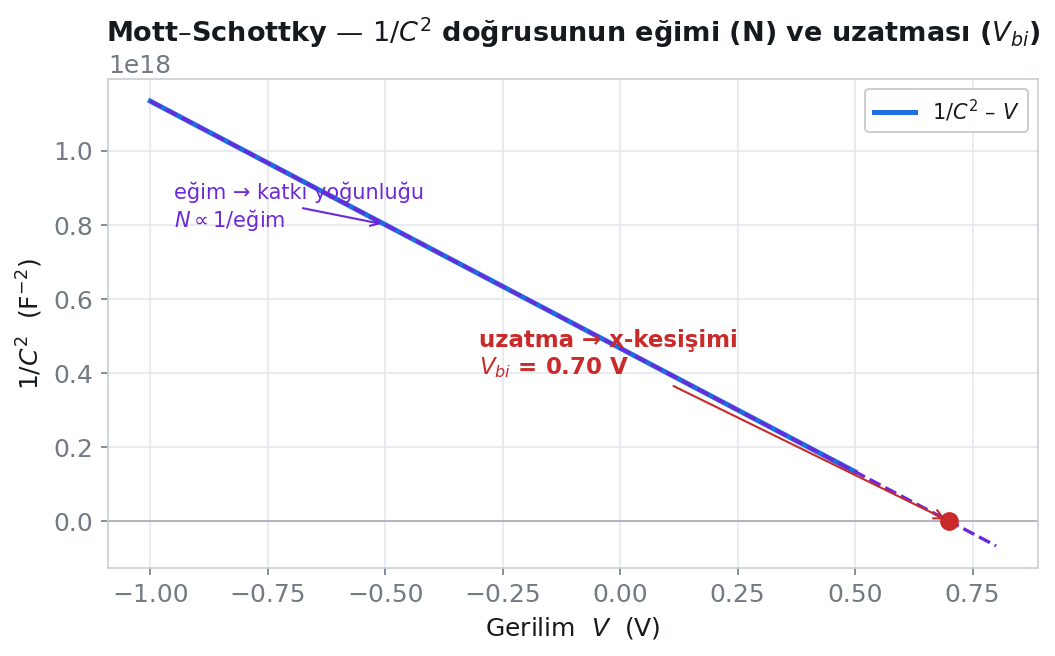

Mott-Schottky — doping ve yapısal gerilim
Kapasitansın karesinin tersini almak depletion (tüketim) fiziğini doğrusallaştırır. Doğrusal bölgeye fit edilen çizginin eğimi etkin dopingi, x-eksenine uzatılması ise yapısal gerilimi verir.
- Ne ölçüyoruz: Etkin katkı yoğunluğu Neff ve yapısal gerilim Vbi.
- Hangi grafik: 1/C²–V (C–V taramasından türetilir).
- Hangi işlem: Doğrusal bölgeye fit; eğimden Neff, x-kesişimine uzatmadan Vbi.
- Sonuç:
N_eff = −2/(q·ε_r·ε0·A²·m),V_bi = −b/m,W_d = ε_r·ε0·A/C
Belirsizlik doğrudan fit kovaryansından gelir: u(N)/N = u(m)/|m|. Standart: Sze, Physics of Semiconductor Devices.
Eğri alanından verim, zamandan hız, orandan duyarlılık
Optoelektronik karakterizasyon da aynı üç fikre dayanır: bir eğride maksimumu bulmak, zaman eksenindeki seviyeleri okumak ve iki büyüklüğün oranını almak.

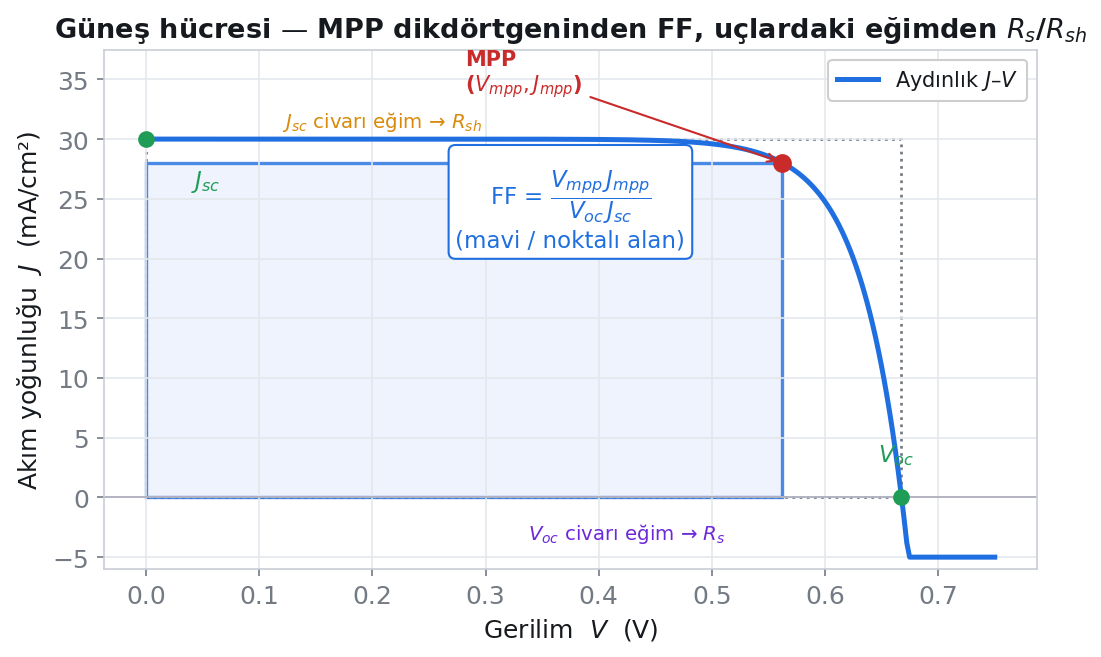

Güneş hücresi dolum faktörü FF
FF, aydınlık J–V eğrisinin “dikdörtgenselliğini” — yani seri ve şönt direnç dengesini — ölçer. Eğri üzerinde gücün (J·V) en büyük olduğu noktayı bulup köşe değerlerle oranlarsınız.
- Ne ölçüyoruz: Eğri kalitesi (FF) ve güç dönüşüm verimi (PCE).
- Hangi grafik: Aydınlık J–V eğrisi (güç kadranı).
- Hangi işlem: Maksimum güç noktasını (Jmp·Vmp en büyük) bul; köşe değerlere oranla.
- Sonuç:
FF = (Jmp·Vmp)/(Jsc·Voc),PCE = (Jmp·Vmp)/Pin·100
Standart koşulda (AM1.5G, 100 mW/cm², 25 °C) pratik bir kestirme geçerlidir: PCE[%] = Jsc·Voc·FF. Fiziksel hücrede 0 < FF < 1'dir; FF > 1 bir işaret/dönüm-noktası hatasına işarettir. Standart: IEC 60904-1.

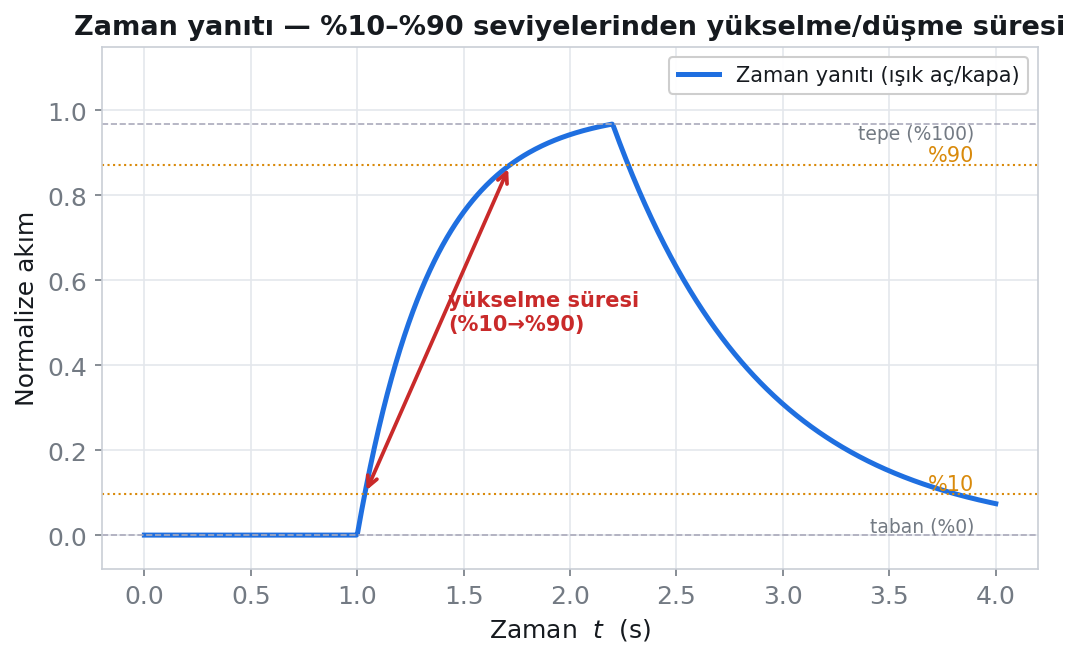

Fotodedektör yükselme süresi
Burada eğri değil zaman ekseni okunur. Bir ışık aç/kapa darbesinde sinyalin tabandan tepeye geçiş hızı, dedektörün ne kadar çabuk tepki verdiğini söyler.
- Ne ölçüyoruz: Dedektörün ışığa tepki hızı ve bant genişliği.
- Hangi grafik: Akım–zaman (foto-anahtarlama darbesi).
- Hangi işlem: Taban ve tepe seviyelerini belirle; %10 ve %90 seviyelerinin zamanlarını oku, farkını al.
- Sonuç:
t_rise = t(%90) − t(%10),BW₋₃dB ≈ 0.35/t_rise
Tek-kutuplu RC sistemde kapalı form geçerlidir: t_rise = ln(9)·τ = 2.197·τ. Birden çok döngünün ortalaması alınır. Standart: IEEE 181, IEC 60469.

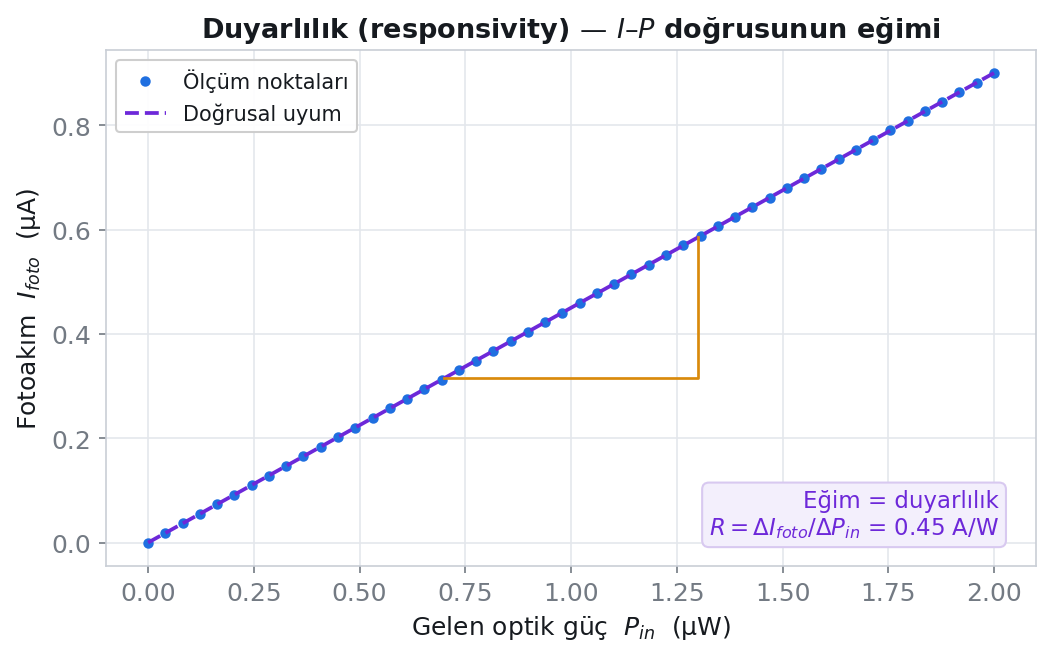

Spektral duyarlılık (responsivity)
Duyarlılık basit bir orandır: net fotoakımın, dedektöre düşen optik güce bölümü. Dalga boyuna göre çizildiğinde R(λ) eğrisini verir.
- Ne ölçüyoruz: Birim optik güce karşılık üretilen fotoakım.
- Hangi grafik: Fotoakım–güç (ve varsa duyarlılık–dalga boyu).
- Hangi işlem: Karanlık akımı çıkar; dedektöre düşen güce böl.
- Sonuç:
R = I_photo / P_det[A/W],EQE = R·1239.84/λ
Kaynak gücünü değil, dedektöre düşen gücü kullanın. Örnek: 850 nm'de 0,45 A/W → EQE %65,6. Log-log güç taraması ile doğrusal dinamik aralık (LDR) ve üs α de çıkar. Standart: IEC 60904-8/10.
Bir eğim ne kadar güvenilir? Regresyon ve GUM
Yukarıdaki her teknik nihayetinde bir “eğim/kesişim okuması”dır. Ne kadar güvenebileceğinizi belirleyen şey, o doğruyu veriye oturtan regresyon ve belirsizlik bütçesidir.

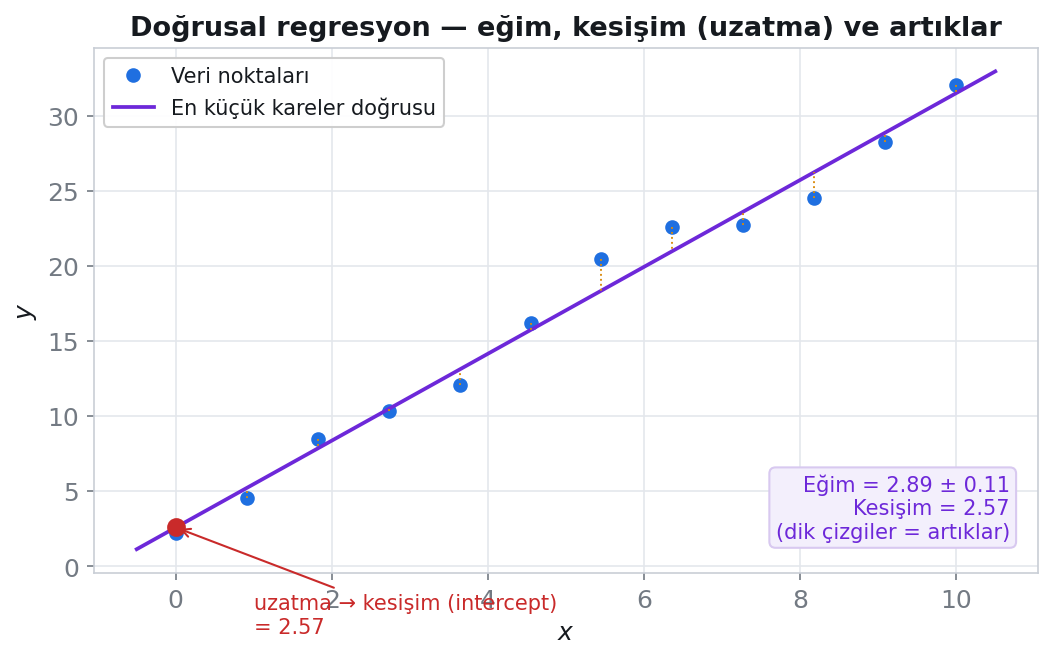

Doğrusal regresyon ve belirsizlik bütçesi
En-küçük-kareler (OLS) fiti yalnızca eğim ve kesişimi değil, bunların belirsizliklerini de verir. Artıkların yayılımı, eğimin ne kadar iyi tanımlandığını söyler.
- Ne ölçüyoruz: Eğim/kesişim ve her birinin Type-A belirsizliği.
- Hangi grafik: Herhangi bir doğrusallaştırılmış (x, y) saçılımı.
- Hangi işlem: OLS fit; artık varyanstan u(m) ve R².
- Sonuç:
m = Σ(x−x̄)(y−ȳ)/S_xx,u(m) = √(s²/S_xx),U = k·u_c
Yazılım, GUM (JCGM 100) çerçevesinde her sonucu değer ± U olarak sunar, belirsizlik bütçesinde her girdinin yüzde payını gösterir ve doğrusal olmayan modelleri Monte Carlo (JCGM 101) ile çapraz doğrular. Standart: ISO/IEC Guide 98-3.
s/√N Type-A; kalibrasyon sertifikası, üretici toleransı veya çözünürlükten gelen bilgi Type-B'dir (örn. düzgün dağılım için u = a/√3). Birleşik belirsizlik u_c karelerin toplamıyla bulunur; genişletilmiş belirsizlik U = k·u_c (k ≈ 2 → ~%95 güven).Sınıf, laboratuvar ve ödev için
Karakterizasyonu ilk kez öğrenenden, dersini görselleştirmek isteyen eğitmene kadar herkes için tasarlanmış; her sonuç şeffaf ve izlenebilir.
Öğrenciler ve yeni başlayanlar
- Anotasyonlu diyagramlarla her parametrenin nereden geldiğini görün.
- Simülasyon (mock) modunda donanım olmadan gerçekçi eğriler üretip deneyin.
- Açık formüller ve standart referanslarıyla ödev, proje ve tez yazın.
- Hesaplama Atölyesi'nde elle değer girip formülü → çıktıyı → birimi adım adım izleyin.
Eğitmenler ve akademisyenler
- Ders ve laboratuvar oturumları için hazır, tutarlı görsel anlatım.
- Her sonuç izlenebilir: girdi → formül → çıktı → birim → standart.
- GUM belirsizliği ve Monte Carlo ile ölçüm doğruluğunu somut öğretin.
- Lab Defteri (ELN) ile öğrenci ölçümlerini ve süreçleri kayıt altına alın.
