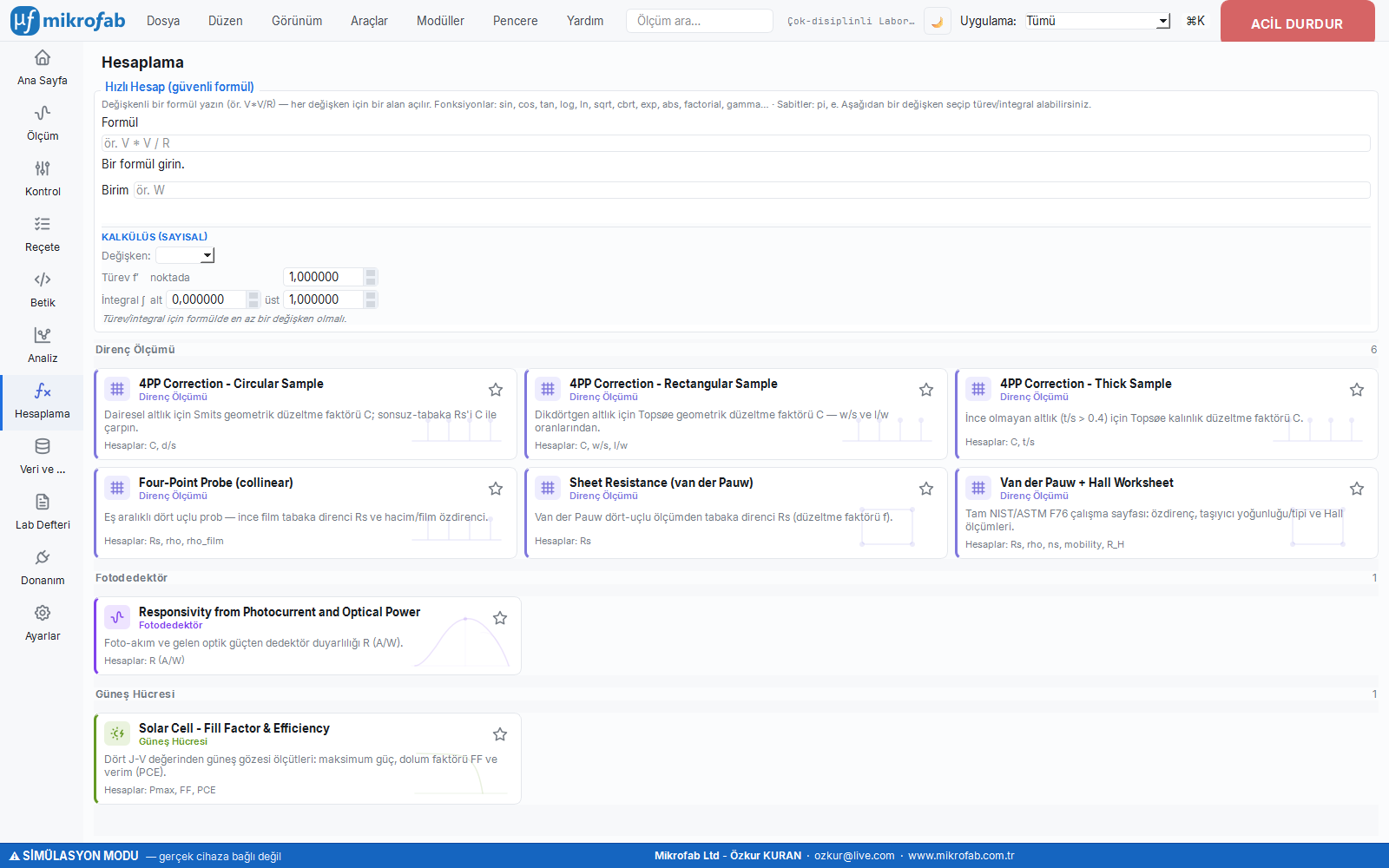

Hesaplama Atölyesi ve Fizik Referansı

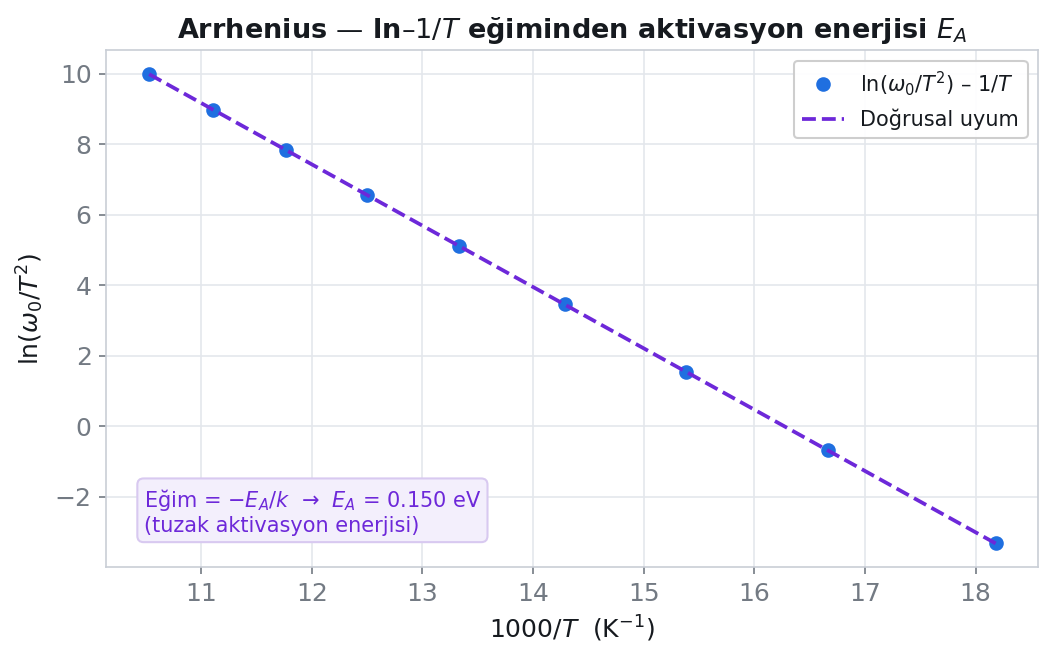

Bu bölüm iki şeyi bir araya getirir: cihaza hiç dokunmadan, elinizdeki ölçüm sayılarını girip laboratuvar büyüklüklerini (direnç, mobilite, verim, duyarlılık...) hesaplatabileceğiniz bir "atölye" ve bütün bu hesapların arkasındaki formüllerin toplandığı bir başvuru rafı. Bir mutfak terazisi + tarif kitabı gibi düşünün: sayıyı koyup sonucu okursunuz, merak edince de tarifin (formülün) tam halini aynı yerde bulursunuz.

• Neden yapılır: ölçtüğünüz ham sayıların (gerilim, akım, frekans...) ne anlama geldiğini, hangi malzeme özelliğine karşılık geldiğini öğrenmek için.
• Ne öğretir / ne ölçer: her hesabı "girdi → formül → çıktı → birim → standart" zinciriyle şeffafça gösterir; sonucun nereden geldiğini görürsünüz.
• Nerede kullanılır: ders/deney raporu hazırlarken, ölçüm sonucunu elle doğrularken ve bir büyüklüğün fiziğini hatırlamak istediğinizde.

Kendi formülünüzü yazıp anında sonucunu aldığınız akıllı bir hesap makinesidir; ayrıca bir fonksiyonun eğimini (türev) veya altında kalan alanı (integral) sayısal olarak bulur. Değişkenlerine değer girebildiğiniz canlı bir Excel hücresi gibi: formülü bir kez yazarsınız, sayıları oynattıkça sonuç hemen güncellenir.

• Neden yapılır: hazır bir modül olmayan, kendinize özgü küçük bir hesabı hızlıca yapmak için.
• Ne öğretir / ne ölçer: bir ifadenin sonucunu ve istenirse bir noktadaki değişim hızını (türev) ya da birikimli toplamını (integral).
• Nerede kullanılır: hızlı kontrol hesapları, birim çevrimleri, ödev/deney sırasında "şunu bir hesaplayayım" anları.

Bir ince filmin veya levhanın elektriği ne kadar kolay ilettiğini, dört iğneyi yüzeye değdirerek ölçmenizi sağlar. Dış iki iğneden akım verilir, iç iki iğneden gerilim okunur; voltmetre neredeyse hiç akım çekmediği için kabloların ve temas noktalarının kendi direnci sonuca karışmaz. Bir yolun ne kadar "pürüzsüz" (iletken) olduğunu, giriş-çıkış gişelerini hesaba katmadan ölçmek gibi.

Fiziksel arka plan: Dış problardan zorlanan akım filmin içine yayılır ve iç problar arasında yalnızca malzemenin direncinden kaynaklanan bir IR gerilim düşümü yaratır. İnce bir tabakada akım iki boyutlu (yanal) yayıldığı için π/ln2 ≈ 4.5324 geometrik sabiti ortaya çıkar ve sonuç prob aralığından bağımsız olur — akım yoğunluğu profili aralıkla birlikte ölçeklenir. Numune prob aralığına göre kalınlaştığında akım üç boyutlu yayılır ve formül değişir (hacim özdirenci aralığa bağlı hale gelir).

• Neden yapılır: bir kaplamanın/filmin iletkenlik kalitesini, temas direncinden arındırılmış biçimde saptamak için.
• Ne öğretir / ne ölçer: tabaka direnci Rs (Ω/sq) = birim kareden geçen direnç, kalınlıktan bağımsız film "parmak izi"; özdirenç ρ (Ω·cm) = malzemenin kalınlıktan arındırılmış öz iletim niteliği (ρ = Rs·t); düzeltme faktörü k = sonlu numunede kenar etkisini telafi eden katsayı.
• Tipik değerler ve yorumu: metal filmler <1 Ω/sq (hatta mΩ/sq); şeffaf iletken ITO ~10–100 Ω/sq (ekran/dokunmatik için iyi); katkılı yarıiletken filmler ~10²–10⁴ Ω/sq; çok yüksek Rs zayıf katkı/iletim ya da çok ince/süreksiz film işaretidir.
• Sık hata / dikkat: kalın numuneye ince-film formülünü (veya tersini) uygulamak; sonlu numunede k=1 bırakıp kenar etkisini ihmal etmek; aşırı akımla numuneyi ısıtmak; eşit olmayan prob aralığı veya kararsız temas basıncı.
• Nerede kullanılır: yarıiletken üretiminde proses kontrolü, şeffaf iletken (ITO) ve metal film kalite denetimi.

Dört uçlu prob formülü "sonsuz büyük" bir numune varsayar; gerçek bir yuvarlak pul (wafer) ise sonludur ve kenarları akımı sıkıştırır. Bu modül, pul çapı ile prob aralığının oranına bakıp sonucu düzelten bir katsayı (C) verir. Küçük bir tarlada hortumla sularken kenarların suyu kısıtlaması gibi; düzeltme bu kenar etkisini geri ekler.

Fiziksel arka plan: İdeal formülde akım yanlara serbestçe yayılır; sonlu pulda yalıtkan kenar akımı geri iter, bu da iç problardaki gerilimi yükseltir ve düzeltmesiz Rs'yi olduğundan büyük gösterir. Smits'in kapalı-biçim C faktörü tam bu fazlalığı geri alır; d/s oranı büyüdükçe kenar uzaklaşır ve C → 1 olur (düzeltme gereksizleşir).

• Neden yapılır: sonlu, dairesel numunede oluşan kenar hatasını gidermek için.
• Ne öğretir / ne ölçer: d/s oranı = pul çapının prob aralığına oranı (kenarın ne kadar uzak olduğu); düzeltme faktörü C (≤ 1) = ham Rs ile çarpılacak, Dört Uçlu Prob hesabının k alanına girilecek katsayı.
• Tipik değerler ve yorumu: d/s ≥ 40 için C ≈ 1 (düzeltme ihmal edilebilir); d/s azaldıkça C, 1'in altına düşer (kenar etkisi büyür). C ne kadar 1'den uzaksa kenar düzeltmesi o kadar önemlidir.
• Sık hata / dikkat: probu pul merkezine değil kenara yakın koymak (formül merkezi varsayar); d/s < √3 (~1.732) bölgesinde formülün matematiksel olarak tanımsız olduğunu unutmak — bu durumda modül yüksek sesle hata verir.
• Nerede kullanılır: standart yuvarlak yarıiletken pullarının merkezinde yapılan tabaka direnci ölçümleri.

Aynı kenar-etkisi düzeltmesinin dikdörtgen (kare/şerit) numuneler için olan sürümüdür. Kapalı bir formül olmadığından, en/boy ve prob aralığı oranlarından yayımlanmış bir tablodan (Topsøe 1966) değer okunur. Hazır bir çevirim tablosundan iki ölçüye bakıp aradaki değeri okumak gibi.

Fiziksel arka plan: Dikdörtgen numunede iki farklı kenar (kısa kenar w ve uzun kenar l) akım yayılımını farklı ölçüde sınırlar; bu nedenle düzeltme tek bir orana değil hem w/s hem l/w oranına bağlıdır ve analitik kapalı biçimi yoktur. Yazılım iki orana göre tablodan çift-doğrusal ara değerleme yapar; tablo dışına taşan değerler en yakın kenara kıstırılır (uydurma extrapolasyon yapılmaz).

• Neden yapılır: dikdörtgen kesilmiş numunelerde kenarların yarattığı sapmayı düzeltmek için.
• Ne öğretir / ne ölçer: w/s = kısa kenarın prob aralığına oranı; l/w = numunenin uzunluk/genişlik en-boy oranı; düzeltme faktörü C = bu iki orandan okunan, k alanına girilecek katsayı.
• Tipik değerler ve yorumu: tablo w/s ∈ [1, 40] ve l/w ∈ [1, 4] için tanımlıdır; w/s ≥ 3 olduğunda faktör güvenilirdir. Örnek: w=10, l=20, s=2 → w/s=5, l/w=2 → C=0.7887 (yani ham Rs %20'den fazla düzeltilir).
• Sık hata / dikkat: en (w) ve boyu (l) karıştırıp l/w < 1 girmek yaygın hatadır — uzun kenar daima l olmalıdır, aksi halde modül kıstırmaz, yüksek sesle hata verir.
• Nerede kullanılır: kare/şerit kesilmiş test kuponları, cam üzeri kaplama numuneleri.

İnce-film formülü, numunenin prob aralığına göre "kâğıt kadar ince" olduğunu varsayar. Numune kalınlaştıkça akım yüzeyde kalmaz, üç boyutlu yayılır; bu modül kalınlık/aralık oranından bunu düzelten katsayıyı verir. Suyu sığ bir tepsi yerine derin bir kovaya dökmek gibi; akım artık aşağıya da yayılır.

Fiziksel arka plan: İnce-film yaklaşımında akım yalnızca yatay (2-B) akar; numune kalınlaşınca alt katmanlar da iletime katılır, etkin kesit artar ve iç problardaki gerilim düşer. Düzeltmesiz hesap bu yüzden direnci olduğundan farklı verir; Topsøe kalınlık faktörü C, t/s oranına göre bu üç-boyutlu yayılımı telafi eder ve t/s → 0 limitinde C → 1 olur.

• Neden yapılır: kalın numunelerde akımın derine yayılmasından doğan hatayı gidermek için.
• Ne öğretir / ne ölçer: t/s oranı = kalınlığın prob aralığına oranı (numunenin ne kadar "kalın" sayıldığı); kalınlık düzeltme faktörü C = yanal (dairesel/dikdörtgen) düzeltme ile çarpımsal birleşen katsayı.
• Tipik değerler ve yorumu: t/s < 0.4 için C ≈ 1 (ince-film limiti, düzeltme gereksiz); 0.4 ≤ t/s ≤ 2 aralığında tablo geçerli ve düzeltme giderek önem kazanır; t/s > 2 için kapalı düzeltme güvenilmezdir.
• Sık hata / dikkat: t/s > 2 bölgesinde tabloyu zorlamak — modül kıstırılmış yanlış değer döndürmek yerine hata verir (3-B özel yöntem gerekir); yanal düzeltmeyi unutup yalnız kalınlık C'sini uygulamak (ikisi çarpılmalıdır).
• Nerede kullanılır: kalın levha/blok numunelerde özdirenç ölçümü.

Düzgün sıralı iğneler yerine, numunenin köşelerine/kenarlarına dört küçük temas koyarak tabaka direncini ölçmenin pratik yoludur. Numunenin şekli düzgün olmak zorunda değildir; yeter ki ince, deliksiz ve tek-bağlantılı (yarık/delik içermeyen) olsun. Bir göletin derinliğini düz bir cetvelle değil, kenarından dört noktadan ölçüp matematikle birleştirmek gibi.

Fiziksel arka plan: van der Pauw teoremi, ince ve homojen bir tabakada keyfi yerleştirilmiş dört temas için akım/gerilim oranlarını tabaka direncine bağlayan kesin bir bağıntı kurar; bu nedenle kontaklar arası mesafe formüle girmez. Bu hızlı sürümde tek bir simetrik yapılandırma kullanılır ve sonuç doğrudan Rs = (π/ln2)·(V/I)·f ile bulunur (tam transandantal çözüm §3.6'dadır).

• Neden yapılır: düzensiz şekilli, küçük numunelerde tabaka direncini prob aralığına ihtiyaç duymadan ölçmek için.
• Ne öğretir / ne ölçer: tabaka direnci Rs (Ω/sq) = filmin kalınlıktan bağımsız direnç parmak izi; f faktörü = numune/kontak asimetrisini telafi eden düzeltme (mükemmel simetride 1). Kontak aralığı formüle girmez.
• Tipik değerler ve yorumu: 4PP ile aynı mertebeler geçerlidir (ITO ~10–100 Ω/sq, katkılı filmler 10²–10⁴ Ω/sq); f, 1'e yakın olmalıdır — 1'den belirgin sapma kontak asimetrisi ya da tabaka homojensizliği uyarısıdır.
• Sık hata / dikkat: kontakları büyük tutmak veya kenardan içeri koymak (teori noktasal, çevre kontakları varsayar); delikli/çatlaklı numune kullanmak (teoremi geçersiz kılar); tek yönlü ölçümle termoelektrik ofsetleri bastırmamak.
• Nerede kullanılır: küçük numune kuponları, araştırma laboratuvarı film karakterizasyonu.

Tabaka direnci ölçümüne bir mıknatıs (manyetik alan) ekleyince, malzemedeki yük taşıyıcılarının cinsini (elektron mu, delik mi?), yoğunluğunu ve ne kadar hızlı hareket ettiğini (mobilite) de öğrenirsiniz. Bir nehirde yandan esen rüzgârın akıntıyı kıyıya itmesi gibi; manyetik alan yükleri yana iter ve oluşan küçük gerilimden taşıyıcıları sayarsınız.

Fiziksel arka plan: Akım taşıyan numuneye dik bir B alanı uygulanınca hareketli yükler Lorentz kuvvetiyle bir kenara birikir ve akıma dik bir Hall gerilimi doğar; bu gerilimin işareti taşıyıcı tipini (n veya p), büyüklüğü ise yoğunluğu verir (az taşıyıcı → büyük Hall gerilimi). Tabaka direnci (B'siz) ile Hall verisi (B'li) birleştirildiğinde mobilite µ = 1/(q·n_s·R_S) çıkar; akım yönü ve B kutbu çevrilip ortalama almak temas ve termoelektrik ofsetleri siler.

• Neden yapılır: bir yarıiletkenin tipini (n/p), taşıyıcı yoğunluğunu ve mobilitesini tek seferde belirlemek için.
• Ne öğretir / ne ölçer: tabaka direnci R_S / özdirenç ρ; taşıyıcı tipi = Hall geriliminin işareti (+1=p / −1=n); tabaka taşıyıcı yoğunluğu n_s (cm⁻²) ve hacim yoğunluğu n (cm⁻³) = birim alandaki/hacimdeki yük sayısı; Hall mobilitesi µ (cm²/Vs) = taşıyıcıların alan başına ne kadar hızlı sürüklendiği; Hall katsayısı R_H.
• Tipik değerler ve yorumu: kaba mertebeler — kristal Si'de µ ~ 10²–10³ cm²/Vs, yüksek-hareketlilikli GaAs ~10³–10⁴, amorf/organik yarıiletkenlerde <1–10; düşük katkıda yoğunluk küçük/mobilite yüksek, ağır katkıda tersi. n_s veya n, ölçülen doping ile uyumlu mertebede çıkmalıdır.
• Sık hata / dikkat: B'yi gauss yerine tesla (veya tersi) girmek (yoğunlukta 10⁴ kat hata); zayıf/gürültülü Hall geriliminde tip işaretini yanlış okumak; B kutbunu çevirip ofset çıkarmayı atlamak; kalınlığı yanlış girip n_s↔n dönüşümünü bozmak.
• Nerede kullanılır: doping seviyesi doğrulama, yeni yarıiletken malzeme araştırması.

Bir güneş hücresinin ne kadar iyi olduğunu birkaç sayıyla özetler: aldığı ışığın yüzde kaçını elektriğe çevirdiği (verim, PCE) ve akım-gerilim eğrisinin ne kadar "dolgun/ideal" olduğu (dolum faktörü, FF). FF, eğrinin ne kadar dikdörtgene benzediğini ölçer; köşe ne kadar dolgunsa hücre o kadar iyidir.

Fiziksel arka plan: Aydınlatılan hücrenin J-V eğrisi V=0'da kısa-devre akımı J_sc, J=0'da açık-devre gerilimi V_oc verir; ikisinin arasında bir "diz" yapar ve bir noktada maksimum güç (P_max = J_mp·V_mp) üretir. Bu diz ne kadar keskinse FF o kadar yüksektir; seri direnç (Rs) dizi yatırıp akımı, düşük şönt direnç (Rsh) ise gerilimi aşağı çekerek FF'yi bozar. Bu yüzden FF, eğrinin gerçek güç alanı ile ideal dikdörtgen (J_sc·V_oc) alanının oranıdır.

• Neden yapılır: farklı güneş hücrelerinin başarımını adil ve standart koşulda kıyaslamak için.
• Ne öğretir / ne ölçer: P_max (mW/cm²) = en yüksek güç noktası; dolum faktörü FF (0–1) = eğrinin dikdörtgenselliği / seri-şönt direnç dengesi; güç dönüşüm verimi PCE (%) = üretilen elektrik gücünün gelen ışık gücüne oranı.
• Tipik değerler ve yorumu: FF > 0.7 iyi bir hücre; FF < 0.5 yüksek Rs veya düşük Rsh işaretidir. Verimde kaba mertebeler: ticari kristal Si ~%18–24, laboratuvar/perovskit hücreleri geniş aralıkta, olgunlaşmamış teknolojiler <%10.
• Sık hata / dikkat: aydınlatmayı/spektrumu standarda (AM1.5G, 100 mW/cm², 25 °C) ayarlamamak; J_mp/V_mp'yi yanlış dönüm noktasından okumak; FF > 1 veya J_mp > J_sc çıkması bir işaret/dönüm-noktası hatasıdır.
• Nerede kullanılır: fotovoltaik araştırma, üretim hattı kalite kontrolü, hücre kıyaslama tabloları.

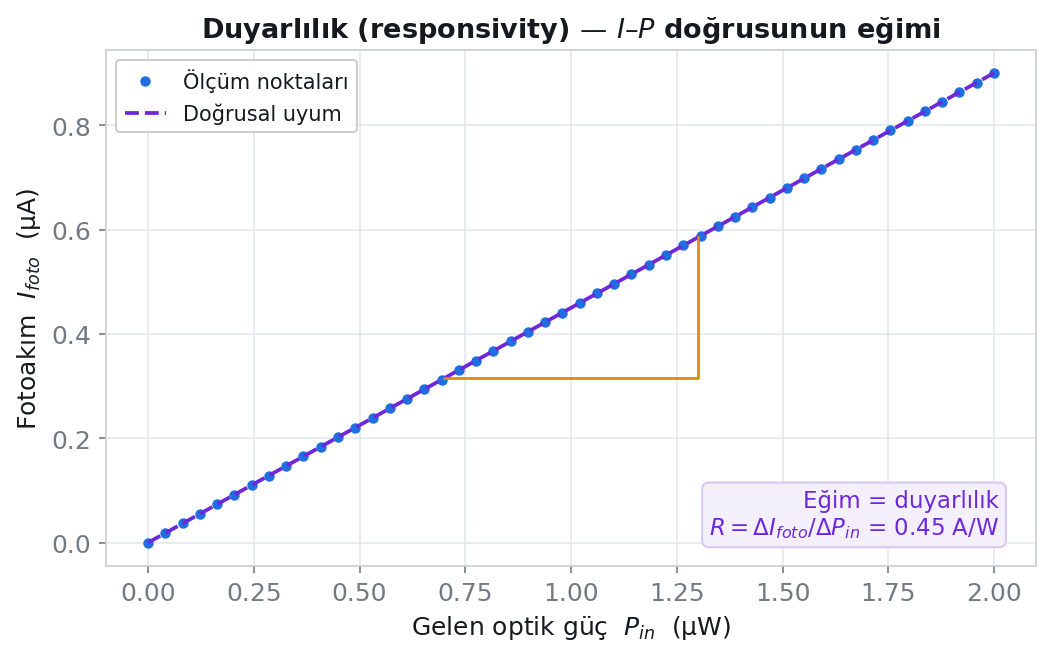

Bir ışık dedektörünün ne kadar "duyarlı" olduğunu, yani üzerine düşen her watt ışık için kaç amper akım ürettiğini söyler. Bir mikrofonun sesi ne kadar güçlü sinyale çevirdiği gibi; burada ses yerine ışık, sinyal yerine akım var.

Fiziksel arka plan: Dedektöre gelen fotonlar yeterli enerjiye sahipse elektron-delik çiftleri yaratır ve bunlar fotoakıma dönüşür; duyarlılık R = I_photo/P_det bu dönüşümün verimini ölçer. R dalga boyuna bağlıdır: düşük enerjili (uzun dalga boyu) fotonlar bant aralığını aşamaz, çok yüksek enerjili fotonlar ise foton başına daha az akım verir — bu yüzden her R değeri bir λ ile birlikte anlamlıdır. İç kazançsız bir cihazda R, dış kuantum verimi ile R = EQE·λ/1239.84 bağıntısıyla ilişkilidir.

• Neden yapılır: bir fotodedektörün ışığa verdiği elektriksel tepkiyi sayısallaştırmak için.
• Ne öğretir / ne ölçer: duyarlılık R = I_photo/P_det (A/W) = dedektördeki birim optik güç başına üretilen net fotoakım; değer dalga boyuna bağlıdır.
• Tipik değerler ve yorumu: iç kazançsız fotodiyotlarda R genellikle ~0.1–1 A/W mertebesindedir (örn. görünür/yakın-IR Si fotodiyot ~0.5 A/W); R > ~1 A/W çoğu zaman iç kazanç (avalanş/fototransistör) anlamına gelir.
• Sık hata / dikkat: kaynak gücünü değil dedektöre ulaşan gücü kullanmak gerekir; karanlık akımı çıkarmayı unutmak; sonucu hangi dalga boyunda alındığını kaydetmeden raporlamak.
• Nerede kullanılır: fotodiyot/sensör karakterizasyonu, optik haberleşme ve görüntüleme bileşeni seçimi.

Hiçbir ölçüm tam kesin değildir; her girdinin küçük bir hata payı vardır. Bu özellik, girdilerdeki "± ne kadar" belirsizliğini formülün içinden geçirip sonuca "± ne kadar" olarak taşır ve hangi girdinin hataya en çok katkı yaptığını gösterir. Bir tarifte un ve şeker ölçülerindeki küçük şaşmaların keke ne kadar yansıdığını hesaplamak gibi.

• Neden yapılır: bir sonucu "şu değer ± şu kadar" diye bilimsel olarak dürüst biçimde raporlamak için.
• Ne öğretir / ne ölçer: birleşik belirsizlik u_c, genişletilmiş belirsizlik U = k·u_c ve girdilerin yüzde katkı bütçesi.
• Nerede kullanılır: akredite laboratuvar raporları, kalibrasyon, standartlara uygun sonuç beyanı.

Bir transistörün "açıldığı", yani kapı gerilimi yeterince yükselince kanalın iletmeye başladığı eşik değeridir. Vth, transistörün açma/kapama davranışını belirleyen en temel sayıdır. Bir musluğun akmaya başladığı en küçük açılma noktası gibi; o noktanın altında akım neredeyse yoktur.

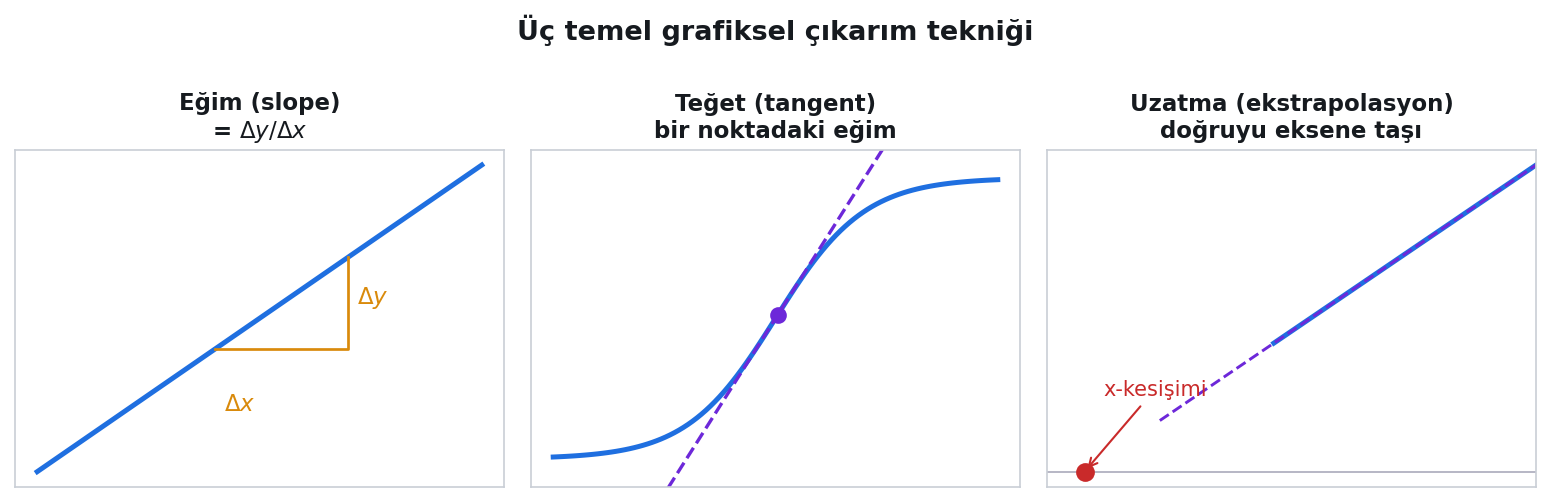

Fiziksel arka plan: Vth altında kanalda yeterli taşıyıcı yoktur ve yalnızca üstel (difüzyon kaynaklı) bir alt-eşik akımı akar; Vgs eşiğe ulaşınca yalıtkan altında iletken bir kanal (terslenme/birikme tabakası) oluşur. Eşiğin üstünde kanal yükü ≈ Cox·(Vgs−Vth) ile arttığından akım lineer bölgede Vgs ile doğrusal, doygunlukta karesel yükselir — bu yüzden Ids–Vgs (veya √Ids–Vgs) eğrisinin doğrusal kısmını geri uzatmak Vth'yi verir. "Diz" yumuşak olduğundan tek bir kesin değer yoktur; bu nedenle üç ayrı yöntem tutarlılık için yan yana sunulur.

• Neden yapılır: transistörün hangi gerilimde devreye gireceğini bilmek ve cihazlar/proses tutarlılığını kıyaslamak için.

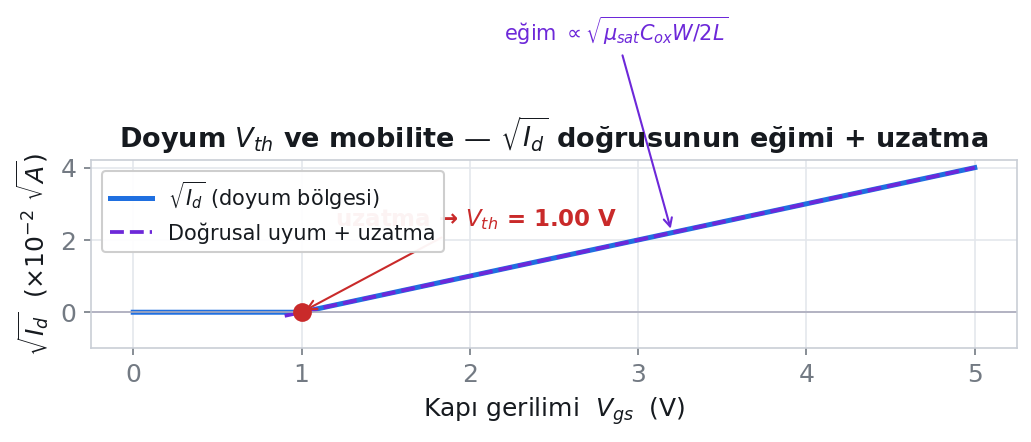

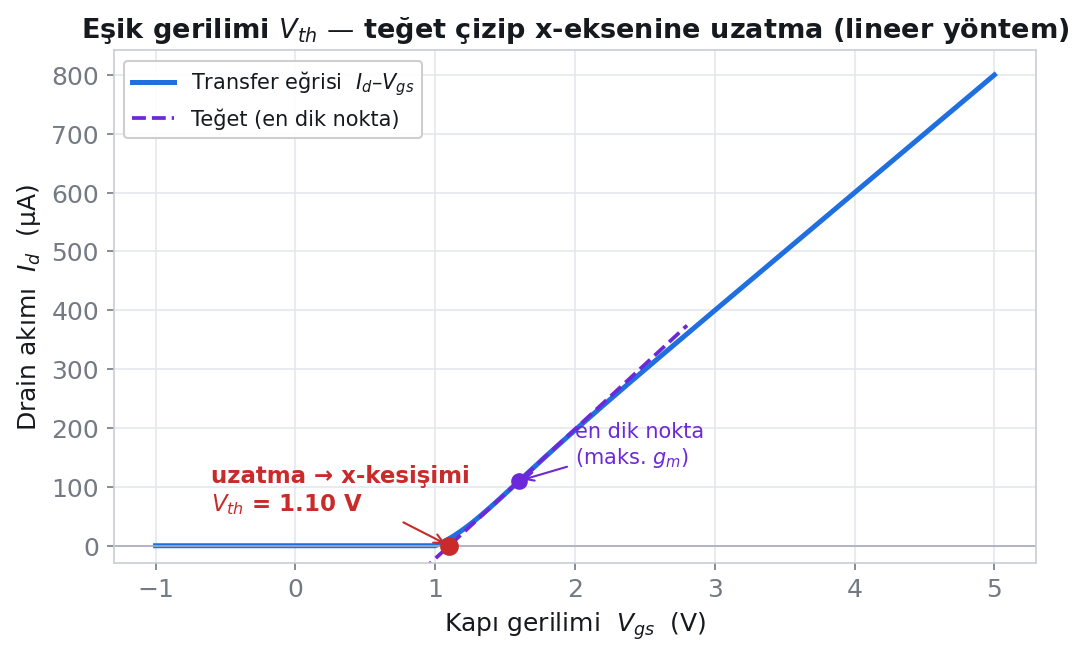

• Ne öğretir / ne ölçer: Vth (V) = kanalın açıldığı eşik. Üç yöntem: maks-gm teğeti = en dik noktadan lineer ekstrapolasyon (en yaygın); √Ids doygunluk = doygunluk akımının kareselliğinden (√Ids–Vgs doğrusal); Y-fonksiyonu (Ghibaudo) = seri dirençten arındırılmış, mobilite-bağımsız tahmin (uyum kalitesi y_r2 ile gelir).
• Tipik değerler ve yorumu: işaret/büyüklük cihaza bağlıdır (geliştirme-kipi n-FET'te Vth > 0, p-FET'te < 0; tükenme-kipinde ters). Üç yöntemin birbirine yakın çıkması (örn. ~0.1 V içinde) sağlıklı bir ölçüm; büyük sapma seri direnç, tuzak ya da kötü doğru-uyum işaretidir.
• Sık hata / dikkat: çalışma bölgesini karıştırmak (lineer yöntem için küçük Vds, doygunluk yöntemi için büyük Vds gerekir); seri direnç yüksekken maks-gm yönteminin Vth'yi kaydırdığını gözden kaçırmak; histerezisli (çift-yönlü) taramada ileri/geri farkını ihmal etmek.
• Nerede kullanılır: TFT/FET tasarımı, devre çalışma noktası seçimi, üretim kararlılığı izleme.

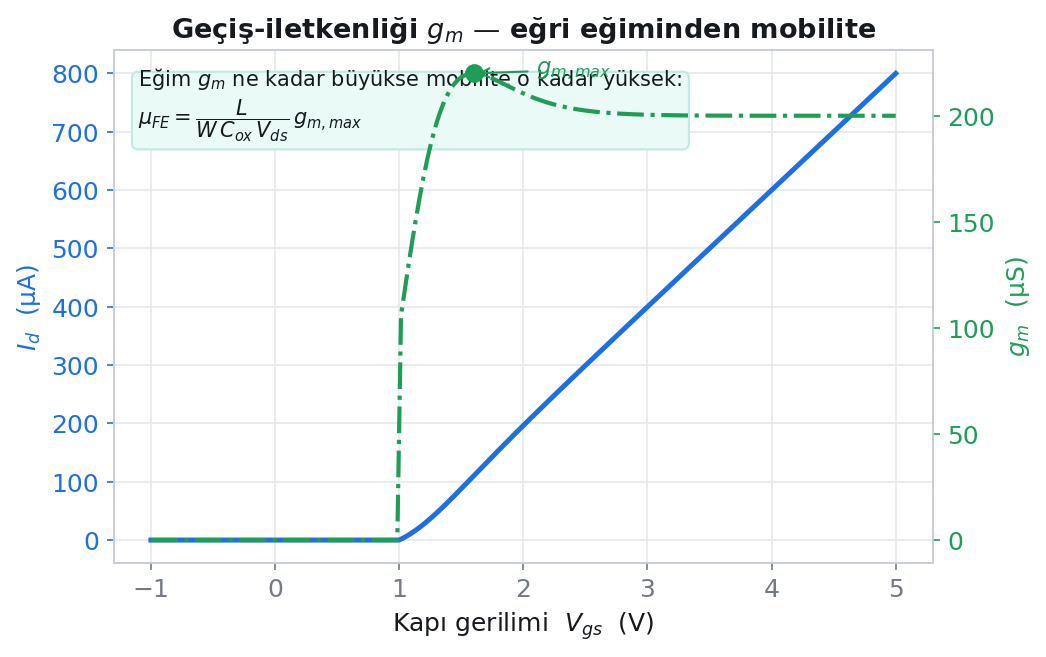

Bu üç sayı bir transistörün "kalitesini" anlatır: mobilite taşıyıcıların ne kadar hızlı aktığını, alt-eşik eğimi (SS) transistörün ne kadar keskin açılıp kapandığını, Dit ise yalıtkan-yarıiletken arayüzünde akımı bozan kusur (tuzak) yoğunluğunu söyler. Mobilite "yolun ne kadar açık olduğu", SS "ışık anahtarının ne kadar net çalıştığı", Dit ise "yoldaki çukur sayısı" gibidir.

Fiziksel arka plan: Eşik üstünde akım, kanal yükü ile mobilitenin çarpımına orantılıdır; bu yüzden gm (transkondüktans) ne kadar büyükse mobilite o kadar yüksektir. Eşik altında akım Vgs ile üsteldir, dolayısıyla yarı-logaritmik grafikte düz bir doğru olur; bu doğrunun eğiminin tersi olan SS, akımı 10 kat artırmak için gereken gerilimdir. Arayüzdeki tuzaklar her ek gerilimin bir kısmını "yutarak" eğimi yatıklaştırır; SS'nin ideal limitten ne kadar büyük olduğu doğrudan tuzak yoğunluğu Dit'i verir.

• Neden yapılır: transistörün hızını, anahtarlama keskinliğini ve malzeme/arayüz kalitesini değerlendirmek için.
• Ne öğretir / ne ölçer: mobilite µ (cm²/Vs) = taşıyıcıların sürüklenme kolaylığı (gm'den; alan-etkili, doygunluk ve Y-fonksiyonu sürümleri); SS (mV/dek) = akımı on kat değiştirmek için gereken kapı gerilimi (anahtarlama keskinliği); Dit (cm⁻²eV⁻¹) = arayüz tuzak yoğunluğu (SS'nin ideal limitten fazlalığından).

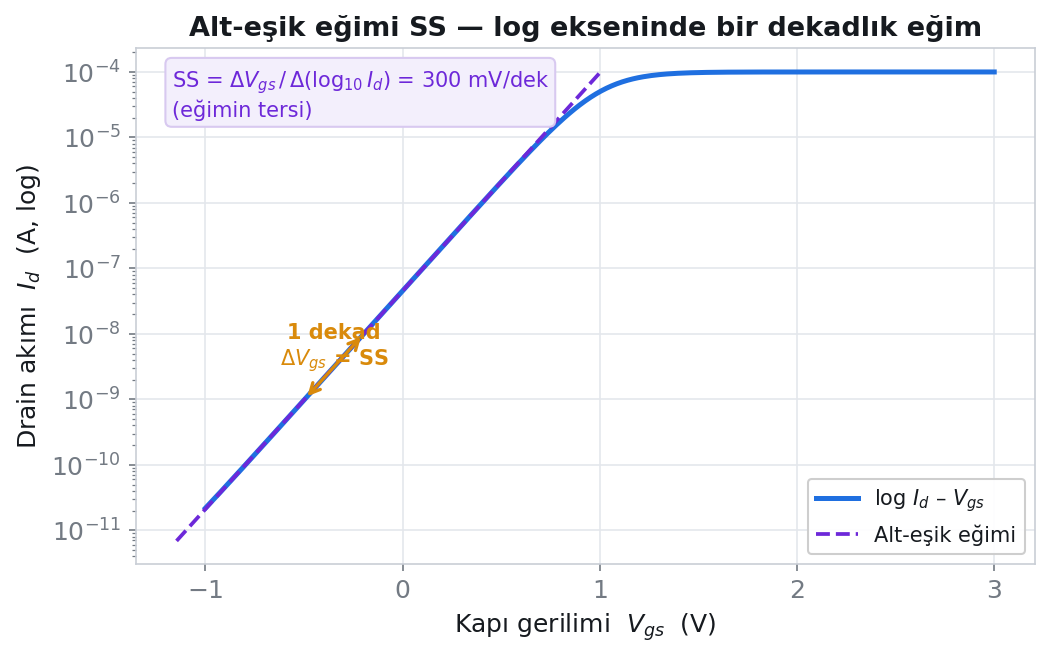

• Tipik değerler ve yorumu: SS ~60–100 mV/dek iyi (300 K teorik alt sınır ~59.53 mV/dek); SS > ~300 mV/dek çok sayıda tuzak/zayıf arayüz demektir. Mobilite kaba mertebeler: amorf/organik <1–10, oksit (IGZO) ~10, poli-Si onlarca, kristal Si yüzlerce cm²/Vs. Düşük Dit (≲10¹¹) temiz arayüz, yüksek Dit kötü pasivasyon işaretidir.
• Sık hata / dikkat: SS'yi doğrusal eksende okumak (mutlaka log|Ids| ekseninde, en dik on-yıllık pencerede ölçülür); 300 K'da fiziksel limitin altındaki SS'yi "iyi" sanmak (genelde ölçüm/uyum hatasıdır); Cox'u yanlış girip mobilite ve Dit'i ölçeklemek.
• Nerede kullanılır: yeni yarıiletken/proses geliştirme, cihaz kalite karşılaştırması, arıza analizi.

Bu tablo, ışık ve eklem temelli cihazları tanımlayan anahtar sayıları toplar: bir diyotun ne kadar "ideal" davrandığı (idealite n), metal-yarıiletken temasındaki enerji bariyeri (Schottky Φ_B), güneş hücresi başarımı (FF/PCE) ve bir dedektörün ışığı elektriğe çevirme yeteneği (EQE) ile gürültü içinde en zayıf sinyali görme gücü (özgül dedektivite D*). Her biri, cihazın "ne kadar iyi iş çıkardığını" tek bir notla özetleyen karne maddesi gibidir.

Fiziksel arka plan: İdeal bir diyotta akım gerilimle üsteldir (I ∝ exp(qV/nkT)); bu yüzden ln(I)–V grafiği doğrusaldır ve eğiminden idealite n, kesişiminden doyma akımı I0 okunur. Yüksek gerilimde seri direnç bu doğruyu büker (Cheung yöntemi bunu ayırır). Schottky (metal-yarıiletken) temasında akımı, termiyonik emisyonla bariyeri aşan taşıyıcılar belirler; I0 ne kadar küçükse bariyer Φ_B o kadar yüksektir. Fotodedektörde ise gelen fotonlar taşıyıcıya, taşıyıcılar akıma dönüşür; EQE bu foton→elektron verimini, D*/NEP ise gürültü tabanına göre saptanabilir en küçük sinyali niceler.

• Neden yapılır: diyot, güneş hücresi ve fotodedektörlerin başarımını standart büyüklüklerle nicelemek için.
• Ne öğretir / ne ölçer: idealite n = iletim mekanizması göstergesi (n≈1 ideal difüzyon, n≈2 tükenme-bölgesi rekombinasyonu); I0 = sızıntı/doyma akımı; Schottky bariyeri Φ_B (eV) = metal-yarıiletken enerji engeli; FF/PCE = güneş hücresi dolum faktörü ve verimi; EQE/IQE = dış/iç kuantum verimi (gelen / soğurulan foton başına toplanan elektron); D* (Jones) ve NEP (W) = dedektörün gürültü-sınırlı duyarlılığı (D* büyük, NEP küçük = iyi).
• Tipik değerler ve yorumu: iyi diyotta n ~1–1.5; n > 2 rekombinasyon/sızıntı/seri-direnç sorununa işaret eder. Φ_B malzeme çiftine göre tipik olarak ~0.5–0.9 eV mertebesindedir. EQE iyi bir hücrede tepe dalga boyunda %80'in üzerine çıkabilir; IQE ≥ EQE'dir (yansıma çıkarıldığı için). D* ne kadar büyükse (ör. ~10¹⁰–10¹³ Jones) dedektör o kadar zayıf ışığı görür.
• Sık hata / dikkat: ln(I)–V uyumunu yanlış bölgede yapmak (düşük gerilimde sızıntı, yüksek gerilimde seri direnç doğruyu bozar); Φ_B için yanlış Richardson sabiti A** ya da alan A kullanmak; EQE ile IQE'yi karıştırmak; D* hesabında alan/bant genişliğini (A·Δf) atlamak.
• Nerede kullanılır: optoelektronik bileşen geliştirme, güneş hücresi ve sensör seçimi, performans karşılaştırması.

Bu kısım, "bir malzeme elektriği ne kadar iyi iletir?" sorusunun farklı yüzlerini birbirine bağlar: tabaka direnci Rs ince filmler için pratik ölçüdür, özdirenç ρ malzemenin kalınlıktan bağımsız öz niteliğidir, iletkenlik σ ise ρ'nun tersidir. Aynı özelliği farklı birimlerle ifade etmek gibi; hangisini kullanacağınız numunenin ince film mi yoksa kütle mi olduğuna bağlıdır.

Fiziksel arka plan: Bir ince filmin her noktada aynı kalınlıkta olması, direnci kalınlığa katlayıp tek bir yüzey büyüklüğü olan tabaka direnci Rs = ρ/t ile ifade etmeyi mümkün kılar (birim: "kare başına ohm", çünkü kare bir alanın direnci boyuttan bağımsızdır). Özdirenç ρ malzemeye özgüdür ve geometri içermez; Hall ölçümü eklendiğinde aynı çerçeve, manyetik alanda oluşan yanal gerilimden taşıyıcı yoğunluğu ile mobiliteyi de verir.

• Neden yapılır: ölçülen direnci, malzemeye özgü ve karşılaştırılabilir bir büyüklüğe çevirmek için.
• Ne öğretir / ne ölçer: tabaka direnci Rs (Ω/sq) = ince film için kalınlığı içine katmış pratik direnç; özdirenç ρ (Ω·cm) = geometriden bağımsız öz iletim niteliği (ρ = Rs·t); iletkenlik σ = 1/ρ (S/cm); Hall ile ayrıca R_H, n, µ.
• Tipik değerler ve yorumu: ρ kaba mertebeler — iyi metaller ~10⁻⁶ Ω·cm, yarıiletkenler katkıya göre ~10⁻³–10² Ω·cm, yalıtkanlar >>10⁶ Ω·cm; σ bunun tersidir. Tabaka direnci yorumu §3.1 ve §3.5'teki film mertebeleriyle aynıdır.
• Sık hata / dikkat: ince-film (Rs = ρ/t) ile hacim formülünü karıştırmak; kalınlığı yanlış birimle (µm↔cm) girip ρ'yu kaydırmak; Hall'da taşıyıcı yoğunluğu için n_s = n·t dönüşümünü yanlış uygulamak (yandaki tarihsel hata uyarısına bakın).
• Nerede kullanılır: film ve kütle numune kıyaslaması, malzeme seçimi, proses doğrulama.

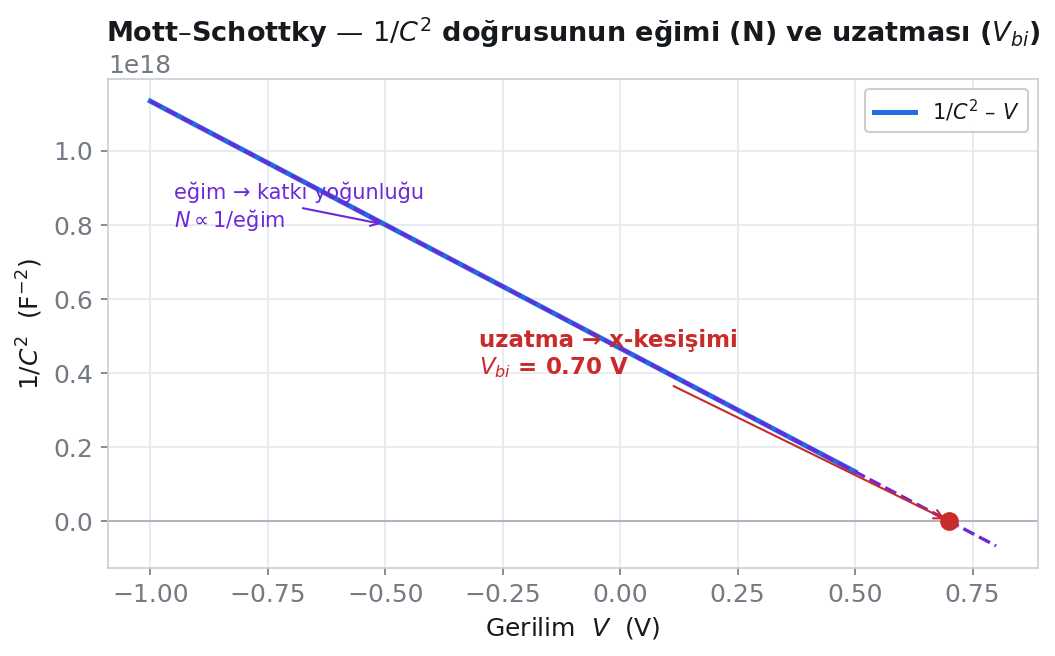

İki farklı "derinlik araştırması": Mott-Schottky, kapasitansın gerilimle değişiminden bir eklemin doping yoğunluğunu ve yapısal gerilimini çıkarır; RUS/RPS ise bir örneğin titreşim (rezonans) frekansından sertliğinin (elastik modül) sıcaklıkla nasıl değiştiğini izler. Mott-Schottky elektriksel bir "sonar" ile katkı haritası çıkarır; RUS ise bir çan gibi tıngırdatıp sesin tonundan malzemenin katılığını anlar.

Fiziksel arka plan: Ters beslenen bir eklemde, gerilim arttıkça tüketim (boşaltılmış) bölgesi genişler ve eklem, plakaları birbirinden uzaklaşan bir kondansatör gibi davranır — kapasitans düşer. Teori, 1/C² değerinin gerilime karşı doğrusal olmasını öngörür; bu doğrunun eğimi doping yoğunluğunu, x-kesişimi ise yapısal gerilim V_bi'yi verir. RUS'ta rezonans frekansının karesi sertlik/yoğunluk oranına bağlı olduğundan, f0²'nin sıcaklıkla değişimi elastik modülün izini sürer ve faz geçişinde yumuşama (softening) olarak görünür.

• Neden yapılır: bir eklemin katkı profilini (Mott-Schottky) veya bir malzemenin faz geçişi/sertlik davranışını (RUS) belirlemek için.
• Ne öğretir / ne ölçer: etkin doping N_eff (cm⁻³) = 1/C²–V doğrusunun eğiminden katkı yoğunluğu; yapısal gerilim V_bi = x-kesişimi (eklemin dahili potansiyeli); tüketim genişliği W_d; RUS'ta göreli elastik modül ve faz geçişinde yumuşama.
• Tipik değerler ve yorumu: yarıiletken doping kaba mertebeler ~10¹⁴–10¹⁹ cm⁻³ (düşük=hafif, yüksek=ağır katkı); 1/C²–V grafiğinin doğrusallığı tek-tip katkıyı, eğrilik ise derinlikle değişen profil veya tuzak etkisini gösterir. V_bi tipik olarak bant aralığı mertebesindedir (~yarım–bir volt).
• Sık hata / dikkat: yanlış eklem alanı A veya dielektrik sabiti ε_r girip N_eff'i ölçeklemek; eğrinin doğrusal olmayan kısmından eğim okumak; ölçüm frekansının/seri direncin C'yi saptırdığını ihmal etmek; ileri beslemede (tüketim daralırken) Mott-Schottky uygulamaya çalışmak.
• Nerede kullanılır: yarıiletken eklem karakterizasyonu, faz-geçişi/malzeme fiziği araştırmaları.

Belirsizliğin nereden geldiğini ikiye ayırır: Tip-A, ölçümü defalarca tekrarlayıp saçılmaya bakarak (istatistik); Tip-B ise sertifika, tolerans ya da çözünürlük gibi hazır bilgilerden gelir. Sonra kapsam faktörü k ile "± U" aralığını istenen güven düzeyine (örn. %95) genişletirsiniz. Tip-A "aynı şeyi defalarca tartıp yayılmaya bakmak", Tip-B "terazinin etiketindeki hata payına güvenmek" gibidir.

• Neden yapılır: belirsizliğin kaynaklarını doğru sınıflandırıp güvenilir bir hata payı beyan etmek için.
• Ne öğretir / ne ölçer: Tip-A/Tip-B standart belirsizlikler, birleşik u_c ve genişletilmiş belirsizlik U = k·u_c (k=2 → ~%95).
• Nerede kullanılır: kalibrasyon sertifikaları, standartlara uygun ölçüm raporları, laboratuvar akreditasyonu.
